Comment installer une prise USB et un variateur Unica dans une boîte d’encastrement ?
Vous souhaitez installer 2 mécanismes d’appareillage électrique dans une boîte d’encastrement ? Nous vous présentons un tuto facile et rapide avec l’exemple d’un interrupteur variateur de lumière et une double prise de courant USB Schneider Electric
Sommaire
Qu’est-ce qu’un variateur ?
Un variateur de lumière permet de régler l’intensité d’un éclairage. Il offre la possibilité de choisir la luminosité en fonction de ses activités et ainsi de créer une ambiance particulière selon ses envies.
Qu’est-ce qu’une prise USB ?
La prise USB Unica Schneider Electric permet de charger en toute simplicité ces appareils électriques tels que son smartphone ou encore ses produits multimédias. Elle possède deux prises de courant pour charger simultanément deux appareils.
Vidéo tuto : comment installer un variateur et une prise USB Unica Schneider Electric ?
Le matériel : Tout d’abord, pour cette installation, il vous faudra :
- La prise USB 2 modules Unica
- Le variateur universel rotatif Unica

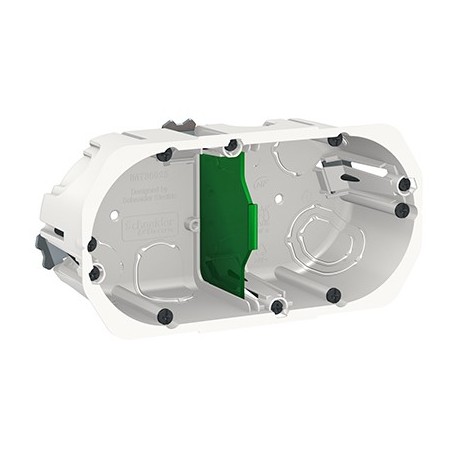

- 1 boite d’encastrement 2 modules avec séparateurs Schneider Electric

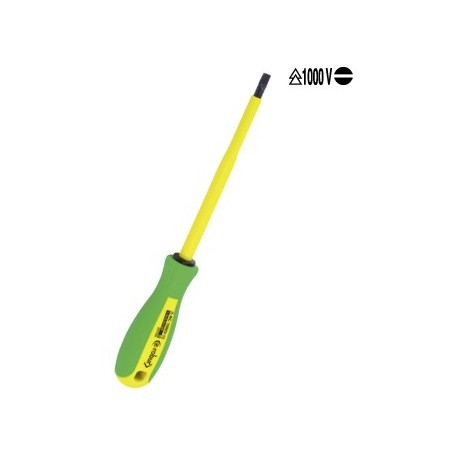

- 1 tournevis plat e-Robur
- 1 dénude-câble e-Robur (optionnel)
Câblage des modules Unica
- Repérez les bornes du mécanisme
- Fixez votre premier module Unica grâce au repérage de la phase et du neutre sur la face arrière pour une installation facile et sécurisée. Pour cela, insérez les fils dans les emplacements prévus : le fil bleu dans l’emplacement neutre et l’autre dans la phase.
- Vous pouvez ensuite intégrer le module dans la boite d’encastrement.
- Réalisez la même opération avec le second module Unica.
NB : si le fil est abîmé, vous pouvez utiliser un dénude-câble
- Positionnez correctement les deux mécanismes d’appareillage électrique. Le système d’assemblage Unica permet un alignement parfait des plaques de fixation.
- Ensuite, vissez les modules à la boite d’encastrement Schneider Electric

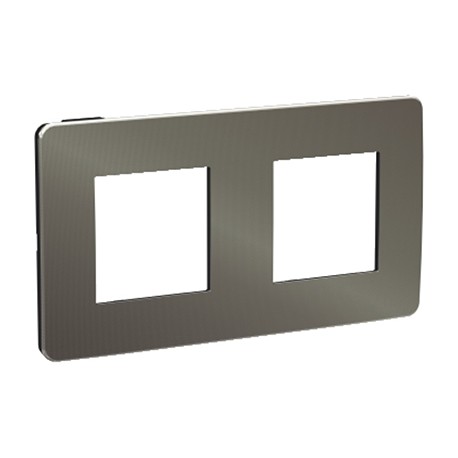

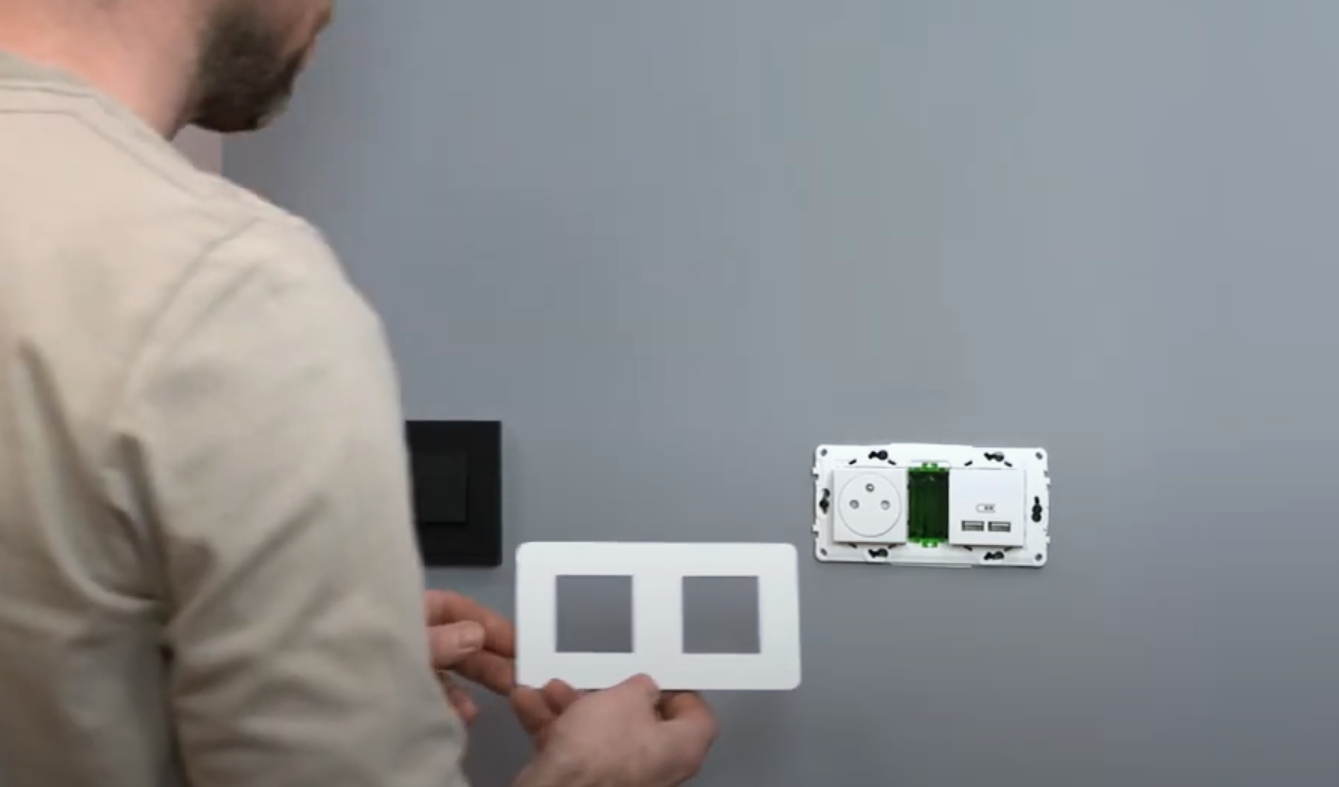

- Enfin, positionnez la plaque de finition pour finaliser l’installation.
