Comment installer une prise électrique ?
Curieux et bricoleur, vous souhaitez savoir comment installer une prise électrique ? Suivez le tuto de Legrand pour remplacer une ancienne prise de courant.
Sommaire
- Conseils au préalable pour installer une prise électrique
- Matériel nécessaire pour le branchement de la prise
- Désinstallation de l’ancienne prise de courant
- Déconnexion des fils de l’ancien mécanisme
- Raccordement des fils existants à la nouvelle prise
- Fixation de la prise Céliane dans la boîte d’encastrement
Conseils au préalable pour installer une prise électrique
L’électricité peut être particulièrement dangereuse lorsque l’on ne prend pas les précautions nécessaires avant de réaliser les travaux. L’idéal est de faire appel à un électricien pour éviter toute manœuvre pouvant avoir des conséquences fâcheuses. Mais installer une prise électrique est relativement facile et sécurisé dès lors que l’on respecte les conseils suivants : 1 – Débranchez le courant en abaissant le disjoncteur général avant toute manipulation sur le réseau électrique 2 – Vérifiez la mise hors tension de la prise sur laquelle vous souhaitez travailler à l’aide d’un voltmètre ou en branchant un appareil électrique sur la prise concernée 3 – Gardez les mains et le matériel sec tout au long de la manipulation
Matériel nécessaire pour le branchement de la prise
Dans notre exemple, le tuto porte sur la prise 2P+T affleurante de Céliane Legrand, référence CCPC-LEG que vous pourrez retrouver sur le site domomat. Comment remplacer une ancienne prise de courant par une prise Céliane Surface Legrand ?
Désinstallation de l’ancienne prise de courant
- Dévissez la prise de courant existante avec le tournevis plat
- Retirez la plaque de finition
- Dévissez les vis de fixation du mécanisme
- Enlevez la prise de sa boite d’encastrement
Déconnexion des fils de l’ancien mécanisme
- Desserrez la vis qui permet de mettre en contact le mécanisme avec le câble électrique.
Afin d’installer l’appareillage, il suffit de déconnecter les fils en dévissant la vis qui permet le contact entre le courant et la fonction de l’appareillage. Les nouveaux mécanismes sont aujourd’hui bien plus faciles à raccorder que ceux des années 80.
Raccordement des fils existants à la nouvelle prise
- Vérifiez que la boîte d’encastrement ait une profondeur de 40 mm minimum
- Dénudez les fils à 12 mm
- Observez le code couleur indiqué au dos du mécanisme
- Glissez les fils dans chacune des bornes dédiées

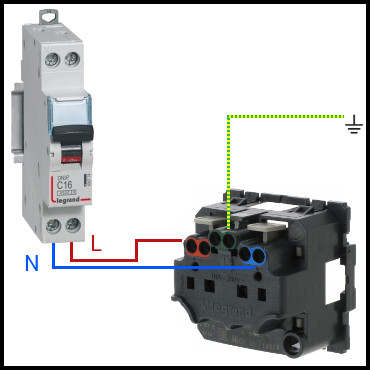

Une des grandes innovations des appareillages électriques récents, ce sont les connexions par bornes automatiques. L’insertion du fil se fait en toute simplicité et la déconnexion également. Ainsi, il suffit d’appuyer sur un bouton poussoir au dessus de la borne et de tirer le fil électrique doucement afin de déconnecter le câble. Il existe trois types de câbles électriques permettant d’alimenter le mécanisme en électricité.
- Le fil de neutre (de couleur bleue), à brancher sur la borne bleue
- La terre (de couleurs rayées vert/jaune), à connecter à la borne verte
- La phase (toutes les couleurs sauf bleu et vert/jaune), à installer sur la borne rouge
Fixation de la prise Céliane dans la boîte d’encastrement
- Glissez en biais la nouvelle prise dans la boite à encastrer
- Serrez les vis ou les griffes dans l’emplacement dédié. Les griffes sont utilisées principalement en rénovation
- Clipsez la plaque de finition sur le support de fixation de la prise de courant
INSTALLATION TERMINÉE !
Vous pouvez désormais profiter de votre prise en actionnant à nouveau le disjoncteur principal.
Le 28/07/2020 à 07:22
Je crois savoir que le corps humain ne peut supporter une intensité supérieure à 20 mA pendant une seconde. Peut-être y a-t-il une relation?
Le 02/09/2020 à 09:43
Très bonne question ! Si un internaute peut nous éclairer sur ce sujet ????
Le 11/12/2021 à 16:20
Bonjour, Est-ce qu’on peut peut inverser le fil neutre en le branchant sur la borne rouge, et le fil de phase sur la borne bleue ?
Le 13/12/2021 à 08:09
Bonjour Tony, Techniquement, cela est possible, une prise n’a pas de polarité, ce n’est pas comme certains moteurs qui ont besoin d’une polarité pour tourner dans le bon sens. Nous vous conseillons toutefois de respecter le neutre à gauche et la phase à droite. Cordialement, L’équipe de Domomat
claude
Le 03/06/2019 à 19:10
Bonjour . Une petite question d’un amateur … en fonctionnement normal aucun courant ne circule dans le cable de “terre” . En cas de défaut d’isolation dès que le courant sera supérieur à 30 mA l’interrupteur différentiel “sautera” .Comment les auteurs de la norme justifient cette exigence de “section du cable identique aux autres conducteurs ” ?
