Dimension des raccords de plomberie
Pour réaliser un réseau de plomberie fiable et sans perte, la dimension des raccords est une donnée primordiale à connaître. Chez Domomat, Alexandre, notre expert plomberie vous dévoile toutes ses recommandations pour mieux comprendre les dimensions des raccords.
Les unités de mesure pour les raccords de plomberie
Il existe plusieurs unités de mesure qui diffèrent en fonction du type de raccord de plomberie. La plus courante est le « pouce ».
1″ ≈ 25,40 mm.
La dimension du raccord à visser s’exprime en pouce, que celui-ci soit taraudé ou fileté et que ce soit un raccord PE, un raccord cuivre ou un raccord laiton à visser. Pour certaines références, c’est le Diamètre Nominal ou DN qui fera office d’unité de mesure. Cela concerne notamment les tubes PVC ou raccords lisses comme les raccords multicouche à sertir.
DN32 = Diamètre Nominal de 32 mm
Enfin pour les tubes PER et multicouche, c’est la dimension intérieure et extérieure qui est précisée. Les deux diamètres les plus courants : 13/16 et 16/20.
Tube PER 16/20 = Diamètre intérieur 16 mm et extérieur 20 mm
Quelle que soit la dimension choisie, les raccords et les tubes seront adaptés au besoin en eau des équipements sanitaire et chauffage. Dans les chaufferies tertiaires ou encore dans les réseaux d’eau de collectivités comme les écoles, crèches etc, les raccords à partir de 1″1/4 seront notamment utilisés. Alors que pour les réseaux domestiques, maisons et appartements, le plombier optera plutôt pour des raccords 3/8″ ou plus.
Tableau de conversion des dimensions de raccords
| Taraudage / Filetage (en pouce) |
Diamètre Nominal (en mm) |
Diamètre intérieur / Diamètre extérieur (en mm) |
| 1/8″ | 6 | 5/10 |
| 1/4″ | 8 | 8/13 |
| 3/8″ | 10 | 12/17 |
| 1/2″ | 15 | 15/21 |
| 3/4″ | 20 | 20/27 |
| 1″ | 25 | 26/34 |
| 1″ 1/4 | 32 | 33/42 |
| 1″ 1/2 | 40 | 40/49 |
| 2″ | 50 | 50/60 |
| 2″ 1/2 | 65 | 66/76 |
| 3″ | 80 | 80/90 |

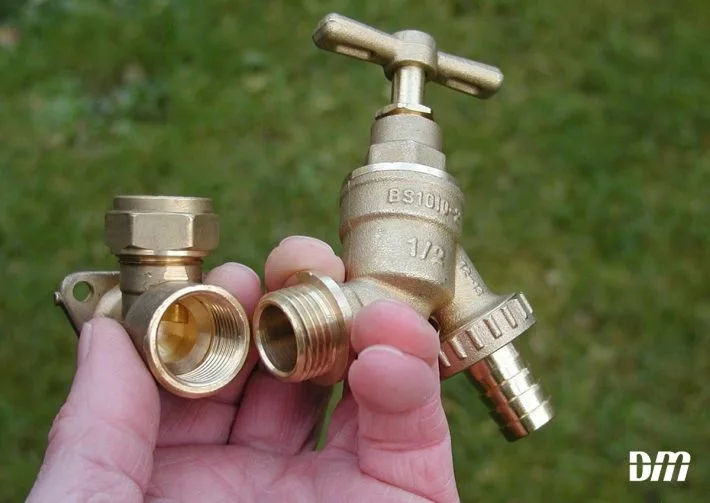

Dimension des raccords en image
