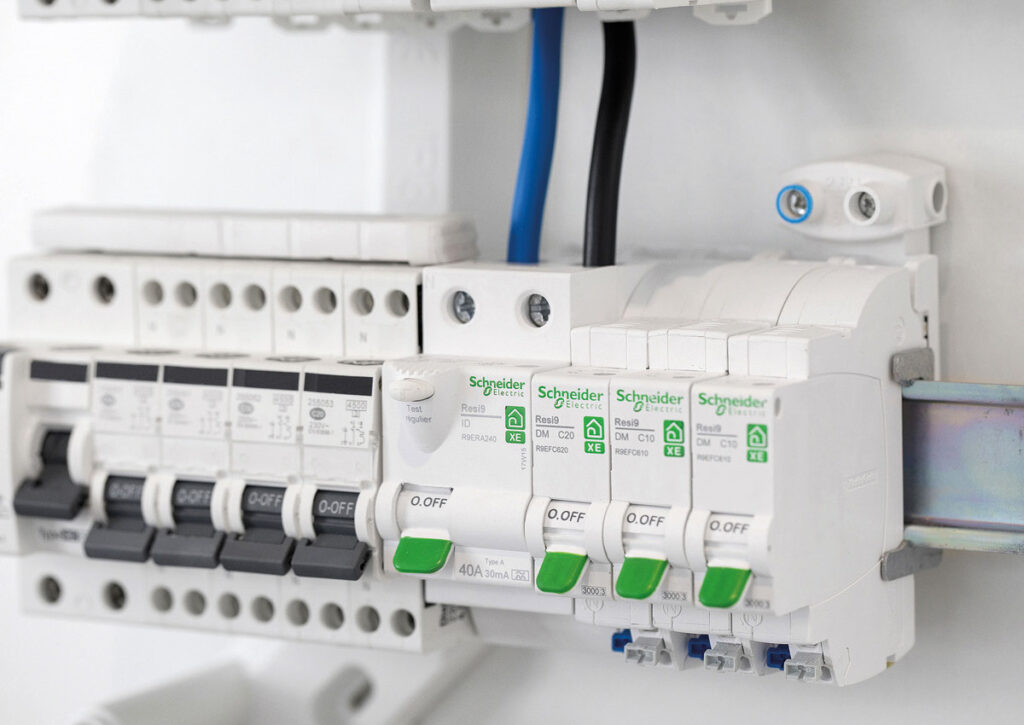

Quel disjoncteur choisir pour quel appareil ?

Le disjoncteur magnéto-thermique a pour objectif de protéger les appareils électriques des courts-circuits et surcharges. Quant à l’interrupteur différentiel, il protège les personnes des risques d’électrisation ou de chocs électriques. Les deux sont indispensables dans un tableau électrique et doivent répondre à la norme NF C 15-100 pour les installations domestiques. Dans cet article, nous allons nous concentrer sur l’usage du disjoncteur modulaire. Quel calibre choisir ? Pour quel appareil ? Suivez toutes nos explications pour commander le disjoncteur adapté à un circuit électrique donné, ceci en toute connaissance de cause !

Préambule sur les disjoncteurs

Les disjoncteurs se déclinent en calibre, en mode d’installation et en marque. Ils viennent remplacer les coupe-circuits (fusibles, cartouches cylindriques) dans les installations neuves ou grandes rénovations électriques. Dans le catalogue de Domomat, vous pourrez trouver :

• Des disjoncteurs Schneider Electric, Legrand ou Hager
• Des disjoncteurs monophasés ou triphasés
• Des disjoncteurs de 2A à 63A et +
• Des disjoncteurs peignables et des disjoncteurs embrochables

Quel que soit le circuit électrique à protéger et le type de tableau électrique, vous aurez l’embarras du choix pour sélectionner le disjoncteur adapté. Pour savoir quel disjoncteur choisir en fonction du circuit électrique, la norme NF C 15-100 sera le cadre indispensable à respecter. Elle définit les conditions de mise en œuvre de l’installation électrique : protection des équipements et des personnes, dimensionnement de l’installation électrique… Comment installer et brancher un tableau électrique Schneider embrochable Resi 9 XE

Quel disjoncteur choisir pour un radiateur ?

Avec la norme NF C 15-100, selon la puissance cumulée des équipements installés sur un circuit donné, le calibre du disjoncteur peut varier. C’est le cas du circuit chauffage. Pour un chauffage électrique atteignant 3500 W de puissance cumulée, ou pour un plancher chauffant de 1700 W au total, la norme recommande d’utiliser un disjoncteur peignable ou embrochable de 16 A. Ce disjoncteur sera alors relié au circuit par des fils électriques de section 1,5 mm². Le circuit chauffage électrique cumulant un total de 4 500 W, se verra protégé par un disjoncteur divisionnaire avec une intensité de 20A. Il sera alimenté par une une section de câble de 2,5 mm². Pour une puissance cumulée supérieure à 4 500 W, on peut utiliser un dispositif de protection de 32A. Mais dans la pratique, les électriciens font un seul circuit chauffage par pièce et dépassent ainsi rarement les 4 500 W. Ils utilisent alors généralement plusieurs disjoncteurs 20A sur plusieurs circuits. L’avantage est que si un circuit chauffage est défaillant, le reste du logement pourra tout de même rester chauffé grâce aux autres radiateurs alimentés électriquement.

Quel disjoncteur installer pour un chauffe-eau ?

La norme NF C 15-100 définit la protection du cumulus électrique par la mise en oeuvre d’un disjoncteur divisionnaire de 20A. Si vous optez pour un tableau Resi 9, nous ne pouvons que vous conseiller un disjoncteur 20A ou 25A embrochable de Schneider Electric. La marque propose aussi des disjoncteurs peignables de 20A, un tout petit peu moins chers. La section de câble qui reliera le dispositif d’eau chaude sanitaire à l’appareillage modulaire fera 2,5 mm². L’avantage du disjoncteur embrochable est qu’il est beaucoup plus facile à installer. En un clic, il est branché au tableau. En deux clics, les fils du circuit sont connectés et les appareils protégés !

Si un contacteur jour/nuit est associé au chauffe-eau afin de limiter les dépenses énergétiques, ce dernier devra être protégé par un disjoncteur 2A.

Quel disjoncteur choisir pour l’éclairage ?

La norme NF C 15-100 impose 2 circuits d’éclairage par logement dès lors que sa surface est supérieure à 35 m². Ce circuit est composé de 8 points lumineux maximum et doit être protégé par un disjoncteur 16A maximum. Pour relier les points lumineux au tableau électrique, l’électricien utilisera un fil électrique de section 1,5 mm².

Quel disjoncteur choisir pour un circuit de prises de courant ?

Le circuit prises de courant fait l’objet de plusieurs modes de protection en fonction de son usage.

Pour la plaque de cuisson et le four électrique

L’installation nécessitera un circuit dédié protégé par un disjoncteur 32A. L’alimentation sera reliée au tableau par un fil électrique d’une section minimale de 6 mm².

Pour les appareils électroménagers

La norme NF C 15-100 définit un circuit par équipement (lave-linge, lave-vaisselle, congélateur…), protégé par un disjoncteur 20A et relié au tableau par des fils électriques de 2,5 mm² de section.

Pour le circuit prises de courant 2P+T dédié à la cuisine

L’alimentation sera réalisée à l’aide d’un fil électrique de section de 2,5 mm². Le circuit comportera 6 prises max protégées par un disjoncteur 20A.

Pour le reste des circuits d’alimentation des prises avec terre

Il faudra utiliser un disjoncteur 20A maximum qui sera relié au tableau par le biais d’un câble électrique de 2,5 mm². Ce circuit comportera maximum 12 prises non spécialisées. Le calibre et la section de câble peuvent être réduits si le circuit comporte uniquement 8 prises. L’alimentation passera alors à un fil de 1,5 mm² et le circuit sera protégé par 16A. Ce circuit pourra protéger le reste des équipements de la maison : la télévision, le climatiseur mobile, la lampe de chevet, l’ordinateur…

Quel disjoncteur choisir pour un circuit volet-roulant ?

La protection du circuit volet-roulant sera assurée par un disjoncteur 16A max avec un fil de section minimale 1,5 mm². Le conseil de Legrand est de subdiviser le circuit afin de pouvoir ouvrir au moins un volet roulant. En effet, dans le cas où un des deux circuits serait défaillant, vous aurez la possibilité d’ouvrir une partie de vos volets roulants. Cette disposition n’est toutefois pas une obligation.

Quel disjoncteur pour un circuit VMC ?

La VMC nécessite l’usage d’un disjoncteur 2A d’après la norme NF C 15-100.

Quel disjoncteur choisir pour une clim fixe Split ?

Si tous les disjoncteurs cités précédemment étaient en courbe C, pour un climatiseur avec unité extérieure, il en sera autrement. En effet, au démarrage, le climatiseur Split a besoin d’une forte puissance. Afin d’éviter de faire sauter systématiquement l’installation dès lorsque vous allumez votre clim, vous devrez protéger votre appareil avec un disjoncteur 20A courbe D et utiliser un fil électrique section de 2.5mm².
