Changer un tableau électrique

Dans le cadre d’une rénovation électrique de votre appartement ou de votre logement, vous aurez surement besoin de refaire votre tableau électrique afin de respecter la norme NF C 15-100. Nous vous proposons de découvrir le tuto de Schneider Electric sur comment changer un tableau électrique avec porte fusibles par un tableau électrique avec disjoncteurs embrochables.

Le matériel électrique nécessaire

Pour suivre ce tuto, vous aurez besoin de matériel électrique de qualité et de rigueur…

Les coffrets électriques, les appareillages et accessoires pour tableau

• Coffret Resi9 Schneider Electric et portes
• Répartiteur Resi9 XE
• Interrupteur différentiel Schneider Resi9 XE 63A, 30mA, Type A
• Disjoncteurs modulaires Schneider Resi 9 XE

Les outils pour changer un tableau électrique

• Multimètre ou vérificateur d’absence de tension
• Collier Colson
• Ruban et stylo (ou étiquette pour tableau)
• Niveau
• Tournevis isolé
• Perceuse visseuse

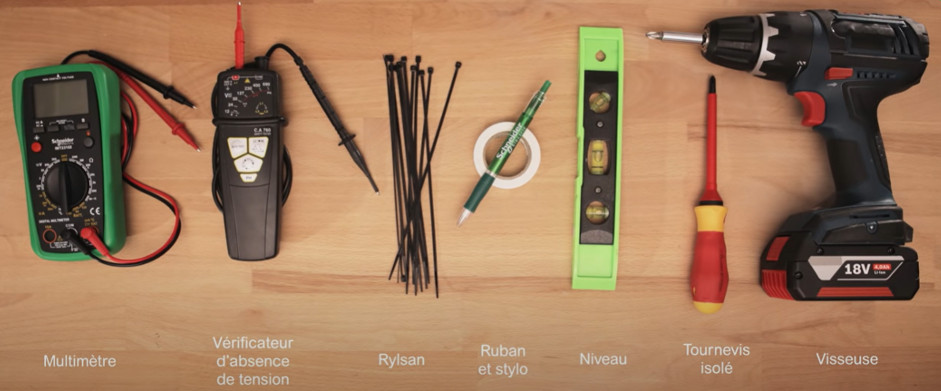

Outils essentiels pour changer un tableau électrique Comment changer un tableau électrique

Étape 1 : Sécuriser le poste de travail

Comme pour toute intervention sur l’électricité du bâtiment, il est nécessaire d’assurer sa sécurité et celle des habitants. La première action :

• Couper l’alimentation générale de l’habitation via le disjoncteur d’abonné
• Vérifier que l’installation est hors tension avec un vérificateur d’absence de tension ou un multimètre.

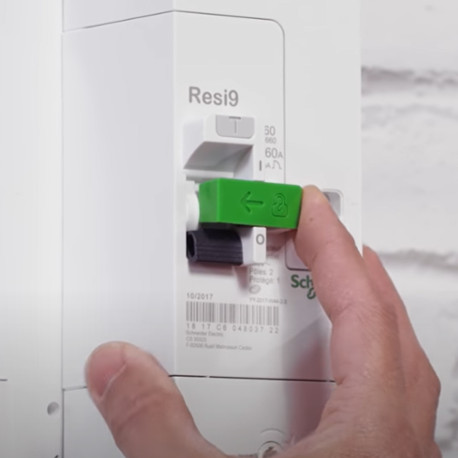

Sécuriser l’installation – une étape indispensable

Étape 2 : Démontage du tableau

• Dévisser les bornes aval de chaque porte fusibles
• Détacher les fils électriques des bornes
• Placer une étiquette sur chaque couple de fils phase / neutre décrivant la destination de l’alimentation
• Dévisser les bornes amont du porte-fusibles
• Débrancher les fils d’alimentation
• Déclipser les peignes phase et neutre
• Détacher chaque porte-fusible du rail
• Dévisser et débrancher tous les fils de terre
• Dévisser le châssis et le retirer du mur

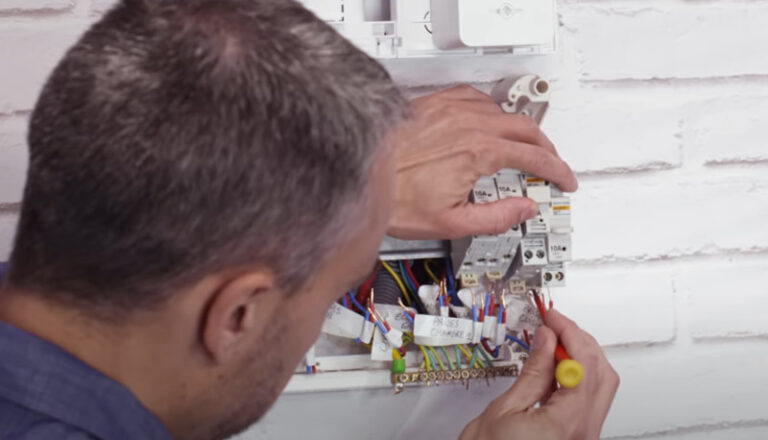

Tableau électrique porte fusibles remanié

Étape 3 : Installation du nouveau tableau

• En lieu et place de l’ancien châssis, fixer le châssis Resi9 Schneider en utilisant le niveau afin d’ajuster sa position
• Déclipser les rails si nécessaire
• Raccorder les fils au bornier de terre. Les colliers Colson peuvent vous aider à faire du rangement dans les câbles
• Reclipser le rail amovible sur le châssis
• Placer le répartiteur Rési9 XE sur le rail
• Installer l’interrupteur différentiel Schneider Resi9 XE 63A, 30mA, type A
• Clipser les disjoncteurs embrochables XE au rail. Le calibre du disjoncteur sera choisi en fonction du circuit à protéger
• Raccorder les fils d’alimentation à l’interrupteur différentiel
• Raccorder les fils des disjoncteurs en respectant les repérages : conducteur neutre : N / Conducteur phase dans la borne de droite

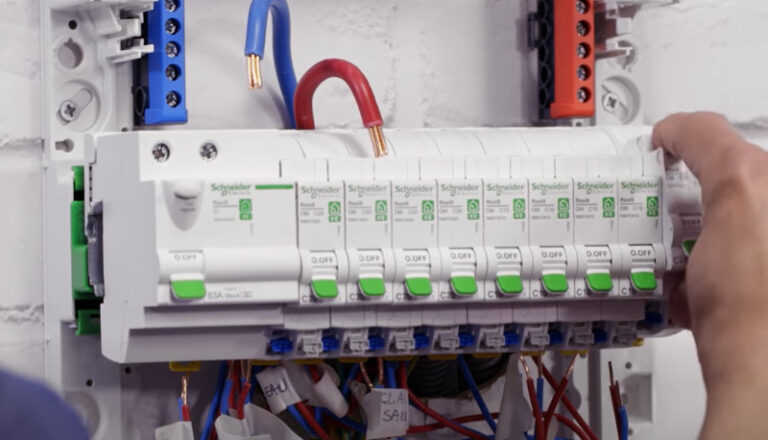

Nouveaux disjoncteurs XE Schneider dans tableau Resi9

Étape 4 : Finaliser l’installation

• Poser la coiffe sur le tableau
• Installer la porte sur le tableau
• Ajouter des obturateurs si nécessaires
• Remettre l’installation sous tension

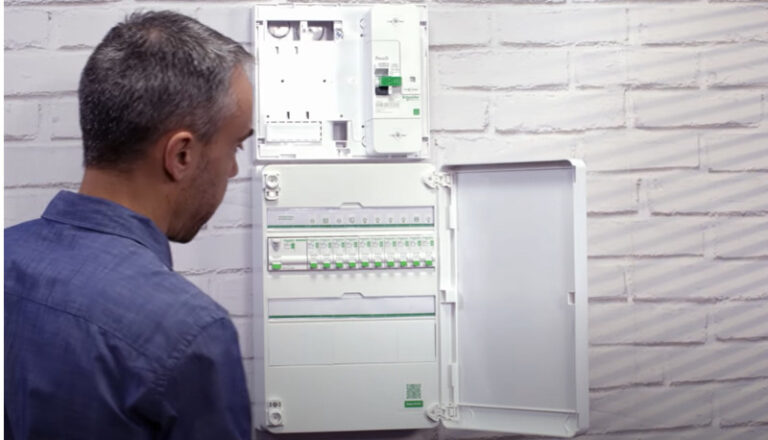

Tableau électrique Schneider Resi9 XE
