Bien choisir le calibre de son disjoncteur est une étape primordiale pour un dimensionnement de votre installation électrique répondant aux normes et garantissant la sécurité des appareils connectés. Chaque circuit électrique est associé à un calibre de disjoncteur donné. Alors quel calibre choisir pour mon installation ? Domomat vous dit tout dans cet article.

Sommaire

  1. Qu’est-ce qu’un disjoncteur
  2. Dimensionnement du disjoncteur
  3. Disjoncteur 2 A et circuit adapté
  4. L’installation du disjoncteur 16 A
  5. Les éléments sur le circuit d’un disjoncteur 20 A
  6. Choisir un disjoncteur 25 A pour le circuit chauffage
  7. Disjoncteur 32 A, le calibre pour les circuits dédiés
  8. Installation du disjoncteur 40 A
  9. Disjoncteur calibre 50 A pour un plancher chauffant

Qu’est-ce qu’un disjoncteur

Un disjoncteur magnéto-thermique sécurise votre installation électrique des courts-circuits et surcharges. Aujourd’hui, toute nouvelle construction ou toute installation neuve de bâtiments existants subissant une rénovation totale ou des extensions doit répondre à la norme NF C 15-100. Cette norme définit les règles d’installation des différents éléments constituant l’installation électrique des logements résidentiels, tertiaires ou industriels pour assurer la sécurité des locaux et des personnes l’occupant. Indispensable à la protection de vos appareils électriques, le disjoncteur modulaire, installé dans un tableau électrique, côtoie des interrupteurs différentiels, des prises de courant modulaires, des parafoudres et une pléthore d’autres modules avec des fonctions diverses et variées vous permettant de gérer au mieux votre installation et votre consommation. https://www.youtube.com/watch?v=AWRrzavt97A
Rénover un tableau avec des disjoncteurs embrochables

Dimensionnement du disjoncteur

Choisir le bon disjoncteur nécessite d’identifier les appareils qui seront connectés sur un circuit électrique donné. L’intensité du disjoncteur dépendra alors de la puissance cumulée des équipements qui constitueront l’installation électrique. Par exemple, pour une puissance de 3500 W sur un circuit chauffage électrique exclusivement, le disjoncteur qui sera installé dans le tableau électrique aura un calibre de 16 Ampères. Le choix du disjoncteur repose ainsi sur la puissance cumulée des appareillages installés sur le circuit. Déclinés en calibres de 1 à 125 A, ils peuvent ainsi protéger des circuits différents selon le courant assigné In.

Pour une installation standard, les disjoncteurs de calibre 2 A à 32 A sont les plus couramment utilisés.

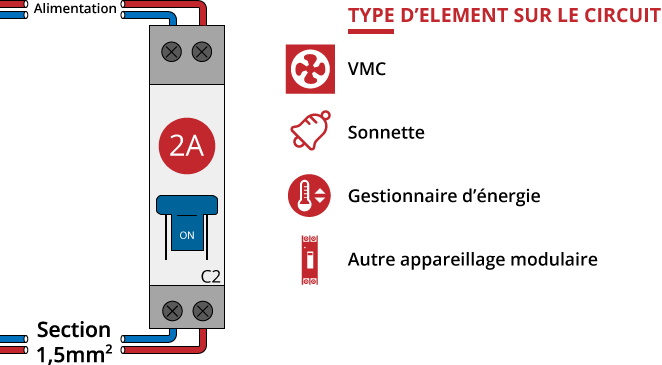

Disjoncteur 2 A et circuit adapté

Ce disjoncteur au calibre 2A assure la protection des circuits comprenant des VMC, des sonnettes ou des gestionnaires d’énergie reliés par un fil de section 1,5mm².

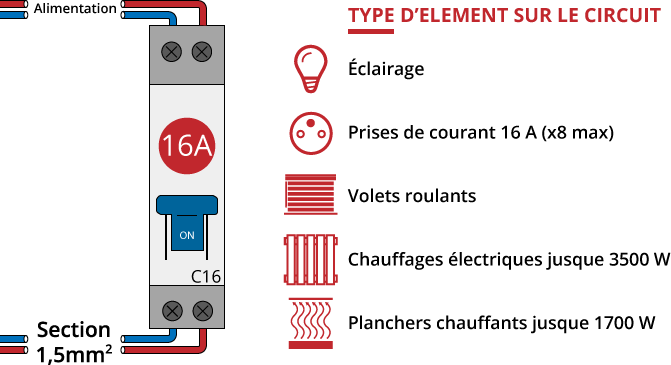

L’installation du disjoncteur 16 A

Avec un disjoncteur de 16A, protégez tous vos circuits d’éclairage, volets-roulants, radiateurs électriques jusque 3500W, planchers chauffants jusque 1700W et 8 prises de courant de 16A. Le calcul de la puissance des appareils électriques est indispensable pour dimensionner le disjoncteur au mieux. Le disjoncteur devra être relié aux différents éléments par un fil électrique section 1,5mm².

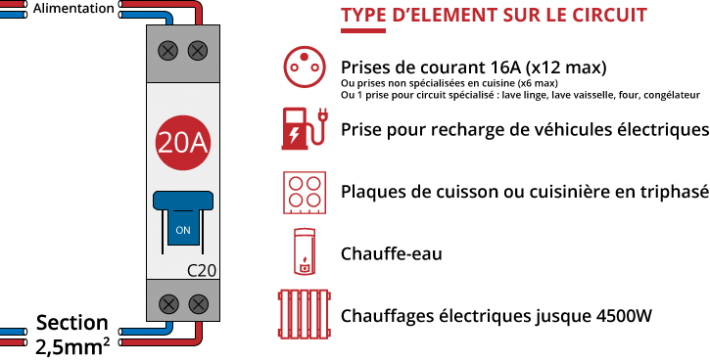

Les éléments sur le circuit d’un disjoncteur 20 A

Le disjoncteur modulaire de 20A sécurise plusieurs types de circuits tous reliés par un câble électrique d’une section de 2,5 mm². Bien évidemment, chaque disjoncteur modulaire contrôlera un seul circuit.

  • Prises de courant :
    • 12 prises électriques classiques ampérage 16A
    • 6 prises 16A non spécialisées, exclusivement installées en cuisine
    • 1 prise pour circuits spécialisés : lave-linge, four, sèche-linge, lave-vaisselle, congélateur… (Pour cette dernière, il est nécessaire de prévoir 1 disjoncteur par circuit spécialisé : 1 pour le lave-linge, 1 pour le four, 1 pour le lave-vaisselle…)
  • Cuisson :
    • 1 plaque de cuisson ou cuisinière en triphasé
  • Chauffe-eau :
    • 1 chauffe-eau électrique non instantané
  • Chauffage 230V :
    • 1 ou plusieurs chauffages électriques de 4500W maxi (puissance totale des chauffages électriques répartis sur le circuit)
  • IRVE :
    • 1 prise pour recharge de véhicules électriques

Choisir un disjoncteur 25 A pour le circuit chauffage

Vous utiliserez un disjoncteur de 25A plutôt pour des circuits de chauffage :

  • Chauffage électrique de 5750W maxi (puissance totale de tous les chauffages confondus sur un même circuit)
  • Plancher chauffant à accumulation 3400W nécessitant une section de câble de 2,5 mm²

De manière générale, les circuits reliés par un câble de section 4 mm² doivent être sécurisés par un disjoncteur divisionnaire de 25A, mis à part le plancher chauffant qui peut être relié au disjoncteur avec un câble électrique de 2,5 mm².

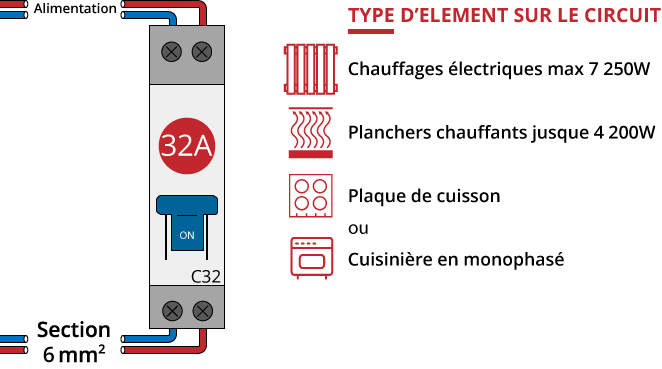

Disjoncteur 32 A, le calibre pour les circuits dédiés

Le disjoncteur 32A assure la protection de certains éléments du circuit chauffage et cuisson. Sont ainsi concernés les plaques de cuisson ou cuisinières en monophasé, les chauffages électriques de 7250W et les planchers chauffants à accumulation de 4200W max. La section des câbles reliant les produits électriques au disjoncteur doit mesurer 6 mm².

Installation du disjoncteur 40 A

Avec un câble d’alimentation de 10mm², le disjoncteur 40A met en sûreté les prises 32A en monophasé et triphasé utilisées pour la recharge de véhicules électriques. Il protège également les planchers chauffants consommant jusque 5400W avec un câble 6mm².

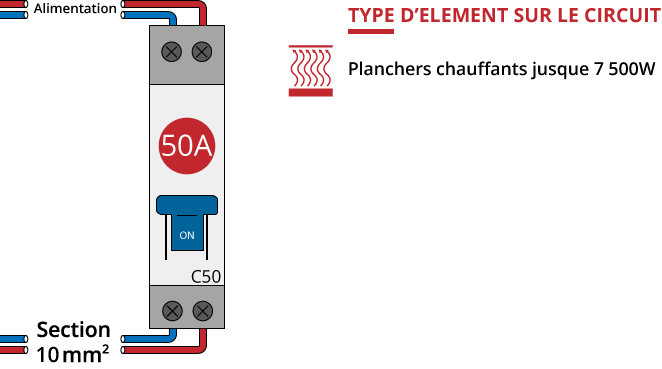

Disjoncteur calibre 50 A pour un plancher chauffant

Le disjoncteur 50 A sera tout à fait approprié pour préserver des courts-circuits et surcharges électriques, les planchers chauffants consommant jusque 7500W. Ces planchers devront être reliés au disjoncteur par un câble de section 10 mm².

vVDB

Le 25/05/2019 à 16:03

Pour un disjoncteur de 2A, quelle doit être la section de l’alimentation (les deux conducteurs qui arrivent en haut du disjoncteur) ? Si vous pouviez compléter pour les autres intensités… Par avance merci de votre réponse

👉 Réponse de Domomat

Le 17/06/2019 à 16:12

Bonjour, La section d’alimentation d’un disjoncteur doit au minimum être identique à la section de sortie si celui-ci est alimenté seul. Si les disjoncteurs sont alimentés par ensemble, il faudra utiliser un peigne de raccordement et alimenter l’interrupteur différentiel avec un 10 ou un 16 carré. Cordialement

ALEXANDRE THUEUX

Le 11/11/2019 à 03:09

Bonjour, Mon installation actuelle en cuisine comporte le four et une plaque de cuisson monophasé sur le circuit électrique et donc le même disjoncteur. Quel calibre choisir ? le max 32A ou 32+20 ? Idem pour un frigo qui est relié à deux autres prises ? Merci de votre attention ?

👉 Réponse de Domomat

Le 14/11/2019 à 14:57

Bonjour, Le mieux est de dédier des alimentations spécifiques pour chacun des éléments, en adaptant les puissances en fonction des sources. pour la plaque de cuisson, vous pourrez utiliser un disjoncteur 32A Pour le four, un disjoncteur 20A Et enfin pour le frigo, un disjoncteur 16A qui peut commander le circuit prise traditionnel. Bonne installation. L’équipe Domomat

Grimaldi

Le 28/11/2019 à 13:27

Quel disjoncteur dois-je mettre en tête d’une barette qui comporte 7 disjoncteurs alimentant des radiateurs 2 de 500w,4 de 1000w et un de 1500w. Sachant que le disjoncteur différentiel de tête est de 60A ?

👉 Réponse de Domomat

Le 03/12/2019 à 11:49

Bonjour, selon votre installation, il vous faudrait un interrupteur différentiel inférieur ou égal au disjoncteur d’abonné. Si vous utilisez un peigne, vous pouvez opter pour les inter diffs peignables de Schneider : https://www.domomat.com/25997-interrupteur-differentiel-63a-xp-resi9-type-ac-bipolaire-30ma-230v-ca-peignable-schneider-electric-r9prc263.html Si vous utilisez des disjoncteurs embrochables, vous devrez utiliser des interrupteurs différentiels embrochables comme le R9ERC263 : https://www.domomat.com/26041-interrupteur-differentiel-63a-xe-resi9-4-pas-type-ac-bipolaire-30ma-230v-ca-embrochable-schneider-electric-r9erc263.html Cordialement, l’équipe de Domomat

Glad

Le 16/12/2019 à 15:52

Bonjour, Dans le cas d’un climatiseur monospplit quelle puissance permet de choisir le calibre d’un disjoncteur de protection . Est ce la puissance frigorifique ou la puissance éléctriqué absorbée ?

👉 Réponse de Domomat

Le 31/03/2020 à 10:23

Bonjour. C’est la puissance électrique absorbée qui sert de référence dans le choix du disjoncteur pour votre clim. Cordialement, Fatima

AUSSANT

Le 02/01/2020 à 18:21

Bonjour, Sur une installation domestique alimentée en triphasé, quel disjoncteur dois-je utiliser pour protéger un four céramique ayant les caractéristiques suivantes : – Puissance : 8,19 kW – Ampérage pour 380 volts tri : 12 A Par avance merci pour votre aide. Bien cordialement. P.Aussant

👉 Réponse de Domomat

Le 31/03/2020 à 10:08

Bonjour, vous pouvez utiliser le disjoncteur suivant : https://www.domomat.com/15461-disjoncteur-dt40-3p-6ka-courbe-c-16a-schneider-electric-a9n21045.html Cordialement

Kliewer

Le 26/04/2020 à 08:34

Bonjour, Je vais faire prochainement l’acquisition d’une cuisinière (plaque de cuisson au gaz et four électrique). La consommation en intensité de l’appareil est de 13A. Je sais donc que je peux le brancher sur une prise classique de 16A, mais puis-je le brancher à la sortie de câble de 32A prévue pour les plaques de cuisson ? Merci pour votre réponse. Bien cordialement A.K.

👉 Réponse de Domomat

Le 27/04/2020 à 12:16

Bonjour, vous pouvez tout à fait utiliser la sortie de câble 32A. Cordialement, Domomat

Nazim saidi

Le 31/05/2020 à 20:57

Bonjour, vous pouvez tout à fait utiliser la sortie de câble 32A. Cordialement, Domomat

Marc B

Le 24/11/2020 à 10:53

Bonjour, Peut on utiliser un disjoncteur 6A au lieu d’un 2A, pour protéger un thermostat ou un une bobine des contacteurs 25 et 63A? Je vous remercie d’avance pour votre réponse.

👉 Réponse de Domomat

Le 02/12/2020 à 10:28

Bonjour Oui tout à fait, pour la protection d’une bobine vous pouvez utiliser un disjoncteur jusque 6A maximum. Nous vous invitons à retrouver les références qui peuvent vous intéresser en fonction de la composition de votre tableau électrique dans notre catalogue : https://www.domomat.com/935-disjoncteurs#ftr_103=103_17&ftr_5822=5822_17&id_category=935&orderby=nb_ventes&orderway=desc Cordialement, Fatima de Domomat

Steph

Le 28/01/2021 à 21:25

Bonjour Je vais rajouter juste une prise chez moi donc je vais installer un nouveau disjoncteur mais juste un 10A cabler en 1,5mm2 car il y aura seulement cette prise. Ma question est: Mes disjoncteurs sont peigner et je voulais juste savoir quel calibre de fils dois je mettre en amont de mon disjoncteur pour me repiquer sur mes peignes ?

👉 Réponse de Domomat

Le 01/02/2023 à 08:44

Bonjour, notre service technique vous conseille d’utiliser des câbles électriques d’une section de 1,5mm² ou 2,5mm². Vous pourrez retrouver les fils électriques adaptés dans notre catégorie dédiée : https://www.domomat.com/953-cables-et-fils-electriques Cordialement. Fatima de Domomat

Nico

Le 02/02/2021 à 18:16

Bonjour, j’ai un mini tableau électrique constitué de 3 disjoncteurs divisionnaires de 32A chacun. Un pour le four, l’autre pour la plaque, et le dernier pour le lave vaisselle. Mais il n’y a pas d’interrupteur différentiel en tête de ligne de ce tableau. Je dois faire une rénovation de mon électricité en générale du coup, je souhaite en mettre un. Mais quel calibre ? 40A Type A ça passe ou pas ? Sachant que mon Disjoncteur de branchement est en 60A. Merci pour votre retour. Cdt,

👉 Réponse de Domomat

Le 04/02/2021 à 08:40

Bonjour, Tout à fait pour votre installation, vous pouvez choisir un interrupteur différentiel 40A type A 30mA. Pour un interrupteur différentiel embrochable, vous pouvez vous orienter vers la référence : R9ERA240 Pour un interrupteur différentiel peignable, nous avons la référence R9PRA240. Cordialement, Fatima de Domomat

Roland

Le 03/02/2021 à 10:37

Bonjour, Je voudrais savoir combien puis-je mettre de disjoncteurs 16 A pour mon circuit de plancher chauffant électrique sur un différentiel en 63 A. En effet j’ai vu que pour choisir le calibre d’un différentiel avec 8 circuits maximum, un disjoncteur 16 A circuit prise compte que la moitié de sont calibre ,un disjoncteur 20 A pour un ballon d’eau chaude, un radiateur électrique ou un lave linge compte compte 100 % de son calibre. Qu’en est -il d’une protection plancher chauffant, 50 % ou 100 % du calibre ? D’avance merci pour votre réponse.

Joyeuxcomix

Le 09/02/2021 à 15:44

Bonjour, suite à un problème de tableau électrique protection fusibles, je dois remplacer par un tableau avec disjoncteur ainsi que de inter différentiels, Mon disjoncteur général est un Baco Tetra 380 V calibré à 25 A 300 mA j’aurais 2 questions puis je utiliser par ligne de 8 disjoncteurs un inter diff 30mA type AC 25 A Monophasé (en équilibrant les phases( une phase) par ligne de protection, et sur la 1ére ligne pour les appareils ( plaques cuisson, cuisinière avec un inter diff 30mA tétra Type A 25 A Mon problème est que la cuisinière est monphasée et la plaque tétra. Chacun aura sa protection disjoncteur évidemment, mais pour le différentiel dois je en mettre 2, 1 tétra et un mono pour Cuisinière et lave vaisselle. La deuxième difficulté est le poste à souder tétra quelle protection diff 30mA ? et disjoncteur dois je choisir, et quelle courbe, pour le disjoncteur dois je passer par une courbe D pardon por toutes ces demandes en une fois. Merci de votre aide

👉 Réponse de Domomat

Le 17/02/2021 à 09:29

Bonjour, Pour une installation d’un circuit éclairage et prise, la protection mono sera suffisante et vous pourrez utiliser un inter diff AC 25 A monophasé. Pour l’installation du poste à souder, il faut 1 disjoncteur 4 pôles courbe D avec son différentiel. Les deux références sont commandables sur notre site : https://www.domomat.com/18955-disjoncteur-25-a-acti9-ic60n-4p-courbe-d-schneider-electric-a9f75425.html https://www.domomat.com/6260-bloc-differentiel-vigi-ic60-4p-40a-30ma-type-ac-schneider-electric-a9q11440.html Il faut également séparer la plaque tétra avec un différentiel et un disjoncteur 4 P adapté, les références suivantes : a9r11440 et a9f87420 https://www.domomat.com/7931-interrupteur-differentiel-iid-tetra-acti9-40a-30ma-type-ac-schneider-electric-a9r11440.html https://www.domomat.com/19048-disjoncteur-20-a-acti9-ic60h-4p-courbe-c-schneider-electric-a9f87420.html Cordialement, Fatima

Dav

Le 22/04/2021 à 23:10

Bonjour, je dois installer une borne de rechargement voiture, morec monophasé de 7kw ev type 32A. J ai pu lire que le disjoncteur différentiel en 32A chauffait trop, je vais donc mettre un DD de 40A, mais dois je mettre en amont un interrupteur différentiel dédié à cette ligne ou puis me raccorder à un inter. différentiel deja existant svp? Merci bien

👉 Réponse de Domomat

Le 26/05/2021 à 09:33

Bonjour, vous pouvez utiliser un disjoncteur différentiel Schneider Electric. Nous vous proposons la référence A9DK1640. Cordialement

SAM TENAILLEAU

Le 05/05/2021 à 11:59

bonjour, j’installe un Hamma 9kw que dois je installé comme protection mon disjoncteur edf est de 45A je ne trouve pas de disjoncteur différentielle de 45A merci de votre aide cordialement

👉 Réponse de Domomat

Le 26/05/2021 à 09:35

Bonjour Sam Tenailleau, le disjoncteur différentiel le plus approprié serait le disjoncteur Legrand. Il est disponible sur notre site : trouver mon disjoncteur différentiel. Cordialement

Marie-Lyne

Le 09/08/2021 à 20:32

J’ai un disjoncteur 40 pour mon ancienne thermopompe. La nouvelle thermopompe demande un 20. Puis-je laisser le 40 ou je dois le changer ? Et pourquoi je devrais le changer Merci ????

👉 Réponse de Domomat

Le 12/08/2021 à 09:11

Bonjour, il vaut mieux passer en 20 ampères, le disjoncteur de 40A sera surcalibré et risque de ne pas réagir s’il y a un défaut sur la ligne. Vous pourrez retrouver tous nos disjoncteurs ici : https://www.domomat.com/935-disjoncteurs Cordialement, Denis de Domomat

Logann

Le 06/12/2021 à 14:08

Bonjour il me faut quelle disjoncteur pour un ampérage de 60 mA 230V et 50Hz, merci

👉 Réponse de Domomat

Le 13/12/2021 à 09:14

Bonjour Logann, Nous aurions besoin de plus d’informations concernant votre demande afin de vous orienter. C’est pour protéger quel appareil ? Cordialement, Fatima de Domomat

sandrine

Le 29/12/2021 à 21:20

Bonjour, J’ai un disjoncteur de 16A pour ma machine a laver, dois-je le changer en 20A ou il n’y a aucun risque si je le laisse comme cela? En vous remerciant

👉 Réponse de Domomat

Le 06/01/2022 à 07:53

Bonjour, Pour votre machine à laver, le calibre maximum du disjoncteur dédié sera de 20A. Le disjoncteur 16A peut convenir mais il peut être préférable de passer au 20A. Vous pouvez retrouver notre sélection ici Cordialement

nadege

Le 08/01/2022 à 14:21

Bonjour, j’aimerais installer un adoucisseur d’eau. Il faut que je tire une nouvelle ligne. Quel est l’ampérage du disjoncteur pour ce genre d’appareil?

👉 Réponse de Domomat

Le 14/08/2022 à 10:36

Bonjour Nadège. Il faudra utiliser un câble 3G2.5 et un disjoncteur en 16 ampères. Pour le disjoncteur vous pourrez le commander ici : à choisir en fonction des marques existantes déjà sur votre tableau et du type d’installation (peignable ou embrochable). Pour le câble, nous vous invitons à choisir le R2V 3G2.5, que vous pourrez retrouver ici : https://www.domomat.com/8341-bobine-de-cable-ro2v-3g-25-mm-au-metre-tubes-filr2v3g25tgl.html Cordialement, L’équipe de Domomat

Dominique

Le 21/01/2022 à 11:57

Bonjour, Nous avons une petite question et peut-être pourrez-vous nous aider. Nous avons acheté une plaque de cuisson (induction) à deux foyers d’une puissance de 3200 W. Dans la cuisine nous avons une arrivée de courant dédiée pour les plaques de 32A avec des câble de 6² dans une boite de dérivation. Ce qui m’a interpellé c’est que la plaque a un cordon d’alimentation avec au bout une prise classique. Du coup en réfléchissant, j’ai le doute que cette plaque de cuisson soit adaptée pour cette installation (ou l’inverse). En effet ce disjoncteur de 32A n’est il pas surdimensionné pour la plaque ? (en faisant le calcul 3200W/220=14.5 A) et s’il y a un problème de surtension il risque de ne jamais déclencher ? Faut-il changer le disjoncteur pour un de calibre plus petit et aussi installer une prise dans la cuisine ? Merci beaucoup. D.

👉 Réponse de Domomat

Le 24/01/2023 à 09:45

Bonjour, vous pouvez brancher la plaque à induction sur une prise classique 2p+t 16a existante ou encore brancher sur la sortie de câble 32a dédiée aux plaques de cuisson et four. Cette dernière solution est préférable. Si le court-circuit est franc, le disjoncteur 32a se déclenchera quand même. Cordialement, L’équipe de Domomat

krimou

Le 03/03/2022 à 12:01

bonjour je veux installer un disjoncteur de tête pour une bâtiment de 06 locataires Salutation

👉 Réponse de Domomat

Le 21/03/2022 à 07:56

Bonjour, Il nous faudrait plus d’informations pour vous répondre : puissance nécessaire, chauffage, électricité… Cordialement, L’équipe de Domomat

ARNAULD

Le 30/03/2022 à 21:54

Bonsoir j’ai juste un petit soucis voici ma question pour un parafoudre de type 2 disons 15 ou 20 ka elle peut être associé avec un disjoncteur de quelle calibre

thierry quesada

Le 17/08/2022 à 12:18

Bonjour je veux installer 6 prises 220v dans mon van quelle disjoncteur différentiel et disjoncteur prendre je vais tout relier le branchement sur ma prise P17 pour avoir le 220v

👉 Réponse de Domomat

Le 22/08/2022 à 07:59

Bonjour ! Qu’est-ce que nous aimons ces nouvelles façons de voyager ! Si vous avez des photos d’aménagement de votre van ou que vous voulez nous raconter comment vous avez mis en place ce beau projet, nous serions ravis de vous lire ! Pour répondre à votre question, il vous faudra un interrupteur différentiel de 25A – Notre sélection : l’inter dif 25A Resi9 Schneider Electric à commander chez Domomat ???? Pour le disjoncteur, celui-ci est déjà installé dans les tableaux de charge des campings. Il n’est donc pas indispensable d’ajouter un autre disjoncteur dans votre tableau car il ferait office d’une protection supplémentaire non nécessaire. Très bonne journée à vous, l’équipe de Domomat

Benjelloun Mounir

Le 19/08/2022 à 12:51

Bonjour Je dois brancher 30 écrans de 40 watt chacun. Comment et avec quoi les raccorder? Merci infiniment

👉 Réponse de Domomat

Le 22/08/2022 à 09:24

Bonjour, si c’est tout ramené au tableau, il faudra prévoir un disjoncteur dédié à ce circuit global : Disjoncteur 16A – Courbe C – S’il sont branchés sur des prises, il faut prévoir 1 disjoncteur pour 7 prises, donc en tout environ 5 disjoncteurs. Pareil que précédemment, vous pouvez opter pour un disjoncteur 16A – Courbe C. Vous pourrez trouver le disjoncteur Schneider 16A chez Domomat, référence R9PFC616 Cordialement, L’équipe de Domomat

sebastien

Le 15/09/2022 à 17:39

bonjour pour un piano de cuisson puissance nominale 10600W comprenant four et plaque induction donc 46 A à une tension de 230 v quel disjoncteur et quelle section de cable pour alimenter la bete ? 10 ² et 50 A????

👉 Réponse de Domomat

Le 16/09/2022 à 08:02

Bonjour, effectivement, il faudra bien un câble 10² et un disjoncteur 50A. Voici les liens où vous pourrez retrouver ces produits dans notre catalogue : – Disjoncteur 50A – Cable 10² Cordialement, L’équipe de Domomat

Huitzi

Le 15/12/2022 à 21:26

Bonjour Je dois changer mon contacteur pour un chauffage éléctrique au sol, il est protégé par un disjoncteur 20 a, est ce que je peux mettre un contacteur de 25 a ? l’ancien était à 20 merci à vous

👉 Réponse de Domomat

Le 30/12/2022 à 12:13

Bonjour, oui tout à fait. Retrouvez nos contacteurs sur notre site domomat.com Cordialement, l’équipe de Domomat
