Comment installer un détecteur de mouvement Unica ?
Avez-vous pensé à installer un détecteur de mouvement ? Un appareillage bien efficace qui vous permet de réaliser des économies tout en préservant la planète ????
Sommaire
Qu’est-ce qu’un détecteur de mouvement ?
Le détecteur de mouvement commande l’allumage ou l’extinction d’une lumière par simple mouvement. Ainsi, si le mécanisme détecte un mouvement, la lampe de la pièce ou du couloir s’éclaire pendant un temps défini au préalable. Il est également sensible et programmable en fonction de la luminosité de l’espace à éclairer. Ainsi, en journée, même s’il détecte un mouvement, l’éclairage ne s’allumera pas.
Installer un détecteur de mouvement : le matériel
Précautions d’usage
Avant toute intervention sur une installation électrique, assurez votre protection ainsi que celle des habitants du logement en coupant le disjoncteur principal.
- Détecteur de mouvement Unica Schneider NU352518, NU352530 ou NU352554
- Tournevis plat e-robur
- Dénude-câble e-robur (optionnel)
Réf. NU352518
Réf. NU352530
Réf. NU352554
Réf. 221111
Réf. 228002
Vidéo tuto : comment installer un détecteur de mouvement ?
Câblage du détecteur de mouvement
- Repérez les bornes sur le détecteur de mouvement
- Insérez les fils dans l’emplacement prévu : le fil bleu au niveau du neutre, le fil noir ou autre couleur que le bleu ou le vert/jaune pour la phase, et en fonction de votre installation. Idem pour le retour lampe.
NB : si le fil est abîmé, vous pouvez utiliser un dénude-câble
- Vissez les fils dans les bornes
- Replacez le détecteur de mouvement dans le boitier d’encastrement
- Vissez le support sur la boîte et ajustez le mécanisme si nécessaire
Réglage du seuil de luminosité et du temps d’allumage
- Après avoir installé le détecteur de mouvement, ôtez le cadre
- Retirez le bouton poussoir

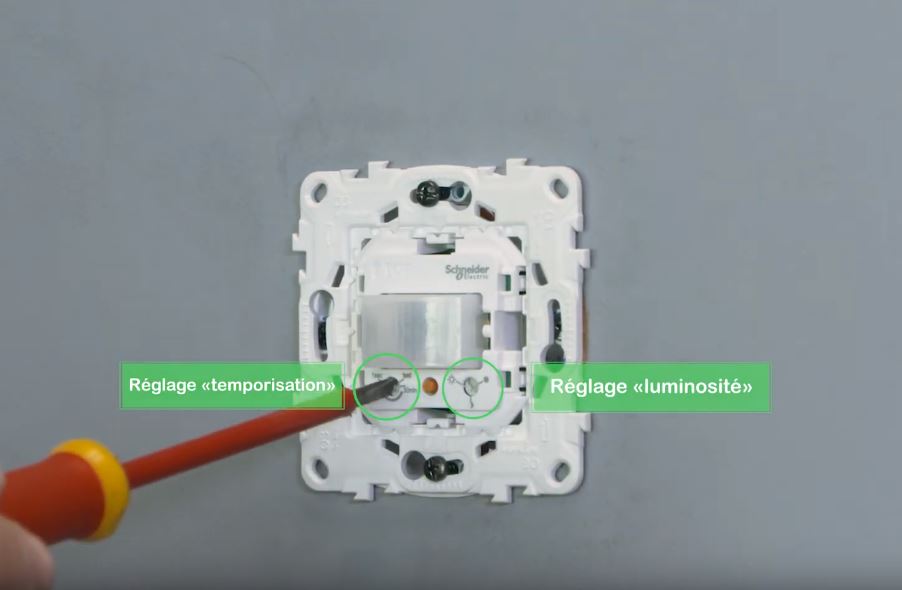

- Réalisez les réglages de temporisation et de luminosité à l’aide du tournevis plat, en fonction de votre souhait
Sur la gauche : Temps d’allumage Au milieu : Led d’état Sur la droite : Seuil de luminosité Sur les détecteurs de mouvement Unica de Schneider Electric, la durée d’allumage ou durée de sur-course est réglable de 1 s à 30 min. Par défaut ce temps est programmé sur 5 min Le seuil de luminosité de détection, quant à lui, est réglable de 5 lux à 500 lux. Par défaut, l’intensité lumineuse est à 50 lux. Les réglages effectués, replacez l’enjoliveur puis le cadre et enfin ajoutez une plaque.
