Installer le thermostat programmable Tybox 137 Delta Dore

Véritable passerelle indispensable pour faire des économies, le thermostat vous permet de réguler la température de votre chauffage. Pour le tuto du jour, nous vous apprenons à installer, configurer et utiliser le thermostat programmable Delta Dore Tybox 137.

EDIT Le thermostat Delta Dore Tybox 137 a été remplacé par le thermostat Delta Dore Tybox 1137, référence 6053064, disponible sur le site domomat.com

Pourquoi utiliser le thermostat Tybox 137 Delta Dore ?

La régulation des équipements de chauffage a un grand impact sur la consommation énergétique des foyers. Ainsi, le thermostat Delta Dore Tybox 37 régule la température de vos appareils de chauffage connectés à une chaudière ou une pompe à chaleur non réversible. Compatible avec l’application Tydom pour une maison connectée, vous pouvez réaliser jusqu’à 25% d’économies sur votre facture de chauffage. Le thermostat programmable sans fil avec 2 modes de température est fourni avec un récepteur radio.

Comment installer le thermostat Delta Dore Tybox 137 ?

L’installation du thermostat se fait en plusieurs temps.

Pose du thermostat Delta Dore et du récepteur radio

Le thermostat Tybox 137 est fixé sur un mur intérieur, dans une pièce dans laquelle vous êtes souvent présent. Installé à une distance d’environ 1,5 m du sol, le régulateur doit être à l’abri des courants d’air et des sources de chaleur (soleil, radiateur…) Le récepteur radio sera fixé au mur à 20 m maximum du thermostat, par vis ou adhésif double face (dans le dernier cas, bien nettoyer la surface) Afin de ne pas perturber la transmission radio, le récepteur doit être éloigné de toute partie métallique. Remarque Le matériau utilisé pour la cloison peut atténuer le signal radio et altérer la communication entre le récepteur et le thermostat.

• Cloison creuse : atténuation du signal de 5 à 20%
• Briques ou parpaings : atténuation du signal de 20 à 40%
• Béton armé : atténuation du signal de 40 à 90% (selon le positionnement de l’émetteur et l’armature métallique)
• Bardage métallique : atténuation du signal de 90 à 100%

Préambule à la pose Avant l’installation, retirer la protection des piles. Le thermostat est alimenté avec 2 piles alcaline LR3. Pour la mise en place du socle, tourner 1/4 de tour la vis du bas avec un tournevis plat dans le sens anti horaire Pour le choix de la programmation : avec un tournevis plat, régler le switch de sélection sur 1 ou 7 jours (par défaut, il est positionné sur 7 jrs)

Câblage du récepteur radio précâblé

• Sur le bornier de la chaudière, enlever le shunt de l’entrée TA (Thermostat d’Ambiance en Contact Sec)
• Câbler le neutre et la phase (bleu et marron) sur l’alimentation 230V et les fils gris et noir sur les bornes de l’entrée TA

Remarque Vous pouvez inverser les sens de marche du relais. En sortie Usine, lors d’une commande marche le relais se ferme, lors d’une commande arrêt le relais s’ouvre. Pour inverser le fonctionnement du relais, appuyer sur le bouton plus de 10 sec

Association récepteur / émetteur Delta Dore

Le thermostat et le récepteur sont déjà associés à la sortie d’usine. Pour refaire l’association, il faut 2 étapes : l’initialisation puis l’association. Initialisation

1. Sélectionner la position « arrêt » sur le thermostat avec la molette.
2. Appuyer sur le bouton « i » jusqu’au changement d’affichage (5 secondes)
3. Appuyer sur le bouton R en continu jusqu’au changement d’affichage (5 sec)
4. Appuyer sur le bouton « OK »

Association Radio

1. Appuyer sur le bouton R une fois. Le menu « R-01 » s’affiche. Il vous concerne si vous avez une association domotique (transmetteur, box domotique…).
2. Si c’est le cas, passer à 1 en appuyant sur « + » puis « OK »

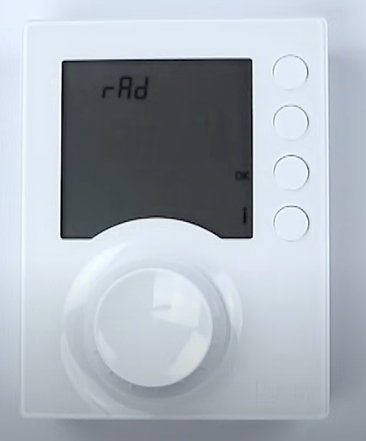

3. Si vous n’êtes pas concerné, passer au menu « rAd » en appuyant sur le bouton « OK »
4. Sur le bouton du récepteur, appuyer en continu environ 3s jusqu’au clignotement du voyant
5. Sur le thermostat, appuyer sur le bouton « i », le voyant rouge du récepteur va cesser de clignoter et le chiffre 1 va apparaître sur le thermostat

Comment configurer le thermostat programmable Tybox ?

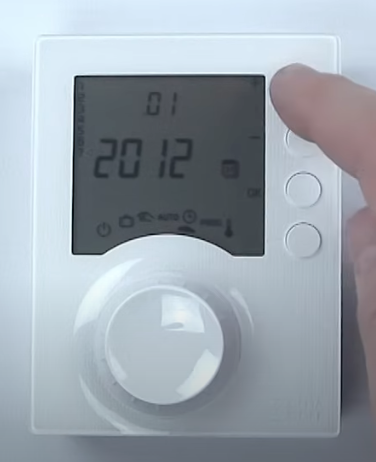

Régler l’heure et la date du thermostat

• Avec la molette, sélectionner le mode horloge
• En appuyant sur le bouton + ou -, régler le jour du mois puis valider ave le bouton OK
• Régler le mois de l’année puis valider avec le bouton OK
• Régler l’année puis valider avec le bouton ok,
• Ajuster l’heure puis valider avec le bouton ok,
• Régler les minutes puis valider avec le bouton ok

Régler la durée d’un pas de programme – Menu 1-02

Pour faciliter les réglages complets de température, vous pouvez déterminer les pas du programme. Pour pouvoir arrêter un chauffage à la demie, il faudra choisi un pas de programmation de 30min.

• Tourner la molette sur la position arrêt

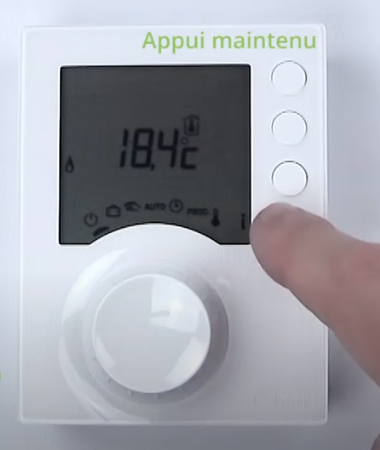

• Rester appuyer sur le bouton « i » + de 5 sec puis appuyer sur le bouton « 1 » une fois
• Choisir le pas de programmation : 0 : 60 min / 1 : 30 min / 2 : 15 min
• Valider par OK

Choisir l’appareil de régulation – Menu 1-08

Quand le radiateur eau chaude est équipé de vannes thermostatiques, la température de confort peut être gérée par le thermostat de chaque radiateur. Dans ce cas, seules les températures Economie et Hors Gel sont régulées par le Tybox 137 de Delta Dore. Parmi les options figurant alors sur l’écran digital :

• 0 : confort régulé par le thermostat Tybox
• 1 : confort régulé par chaque radiateur

Avec les boutons + et – faites votre choix puis valider avec le bouton ok

Protéger le thermostat : anti-grippage – Menu 1-09

La fonction d’anti grippage permet de prévenir les dysfonctionnements du circulateur liées à son inutilisation hors période de chauffage.

• 0 : anti-grippage inactif (par défaut)
• 1 : anti-grippage actif (mise en route du circulateur, 1 mn toutes les 14h)

Avec les boutons + et – faites votre choix puis valider avec le bouton ok

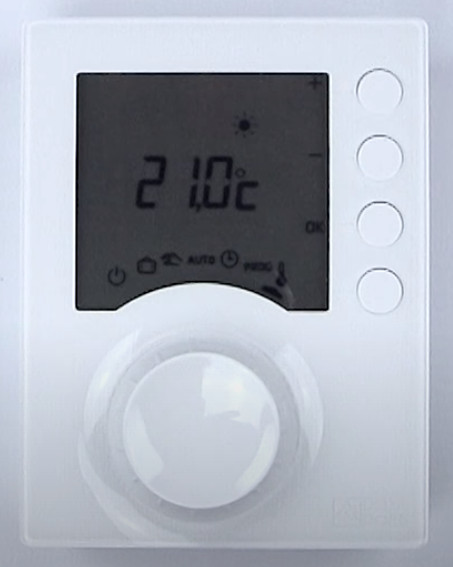

Régler la température avec Tybox 137 de Delta Dore

Tourner la molette jusqu’à la position « température » Mode confort : régler en appuyant sur les touches + et -. Cette valeur correspond à la température demandée dans le logement lors de votre présence Puis valider en appuyant sur le bouton OK Mode Hors Gel : régler en appuyant sur les touches + et – la température hors gel (flocon de neige). Cette valeur correspond à la température demandée dans le logement en cas d’absence prolongée (>1 semaine) , un voyage par exemple Puis valider en appuyant sur le bouton OK

Programmation du thermostat Delta Dore Tybox 137

La programmation du radiateur vous permet de réaliser de véritables économies. En période d’absence, la température peut être réduite de 2 à 3°, sans passer en mode hors gel. Le thermostat Tybox 137 dispose de 2 modes de programmation : sur 1 jour et sur 7 jours. Positionner le switch de programmation sur la durée que vous souhaitez : 1 / 7 jours Programmation sur 1 jour Tourner la molette jusqu’à la position « PROG »

• Exemple d’une programmation : confort (soleil) lever : 7h-10h
• Eco (lune) absence : 10h-17h
• Confort (soleil) présence : 17h-22h
• Eco (lune) coucher : 22h-7h

Appuyer sur le bouton lune plusieurs fois pour programmer le mode éco de 0h à 7h puis appuyer sur le bouton soleil plusieurs fois pour programmer le mode confort de 7h à 10h. Puis appuyer sur le bouton lune plusieurs fois pour programmer de l’économie de 10h à 17h ensuite appuyer sur le bouton soleil plusieurs fois pour programmer du confort de 17h à 22h Valider votre programmation avec le bouton OK Sélectionner la position auto avec la molette, le thermostat programmable Tybox suivra la programmation Programmation sur 7 jours Tourner la molette jusqu’à la position PROG

• Exemple d’une programmation : confort (soleil) lever : 6h-9h
• Eco (lune) Absence : 09h-16h
• Confort (soleil) présence : 16h22h
• Eco (lune) coucher : 22h-6h

Suivre les même étapes que la programmation sur 1 jour Possibilité de copier un jour sur l’autre en restant appuyé en continu sur le bouton OK + de 3 sec jusqu’au passage au jour suivant Programmation du week Exemple d’une programmation samedi et dimanche : confort (soleil) : 9h-23h

• Eco (lune) : 23h-9h
• Appliquer les même étapes que précédemment avec ces nouvelles plages horaires.

Valider le dernier jour avec un appui sur le bouton OK Sélectionner la position auto avec la molette le thermostat Tybox suivra la programmation Lecture des programmes A tout moment vous pouvez lire vos programmes. Sélectionnez la position PROG puis en appuyant sur bouton du bas, vous lirez votre programmation jour par jour. Passez au jour suivant avec la bouton OK.

Utilisation du thermostat radio Delta Dore Tybox 137

Fonctionnement manuel

Avec les boutons + et -, régler votre température souhaitée puis valider avec le bouton OK La flamme correspond à la demande de chauffe (c’est-à-dire quand votre chauffage va s’allumer) mais disparait lorsque le produit passe en veille même si celui-ci est en demande de chauffe.

Fonctionnement automatique

Sélectionner la position auto avec la molette le thermostat tybox suivra la programmation

Dérogation sur une programmation

Avec le bouton lune ou soleil selon la programmation, la dérogation change le mode de fonctionnement (eco ou confort). Une main apparait alors sur l’écran du thermostat pour signifier la dérogation. Cette dérogation n’est valable que sur la durée d’un pas de programme (ex : 1h) Un appui sur le bouton supprime la dérogation.

Arrêt du thermostat Tybox

Tourner la molette sur la position arrêt, la valeur indiquée est la température ambiante

Mode absence

Sur le thermostat, le mode absence est symbolisé par la valise. Avec les boutons + et – entrez la date de votre retour. Validez le jour, le mois et l’année avec le bouton OK Une fois la date de retour validée, le thermostat Delta Dore Tybox 137 va afficher le nombre de jours d’absence et la température demandée pour cette période (Mode hors gel 9°). Cette température est bien sûr modifiable. Valider votre choix avec le bouton « OK ». Le curseur de la molette doit rester sur le mode absence pour que le thermostat applique bien vos réglages. Pour modifier le mode absence, appuyer sur le bouton OK Pour annuler le mode absence en cours, tourner la molette sur une autre position.
