Parafoudre et Parasurtenseur

Qu'est-ce qu'un parafoudre ?

Un parafoudre est un appareil electrique qui a pour rôle de limiter les surtensions transitoires. A ne pas confondre avec un paratonnerre qui lui a comme rôle de protéger la structure (maison, immeuble, …) contre les coups de foudre directs.
La fonction du Parafoudre et du parasurtenseur et de protéger les appareils dits sensibles, des dommages dus aux surtensions.
On utilise un parafoudre pour les surtensions d'origine atmosphérique, la foudre.
Le parasurtenseur sera utilisé pour les surtensions résultant d'un problème sur une installation electrique, court-circuits, pics de tension.

Quel est le rôle du parafoudre ?

Le rôle d'un parafoudre ou parasurtenseur est de protéger votre installation électrique contre les surtensions en général. Ces dernières peuvent avoir comme origine la foudre mais aussi la manœuvre d'appareils électriques.

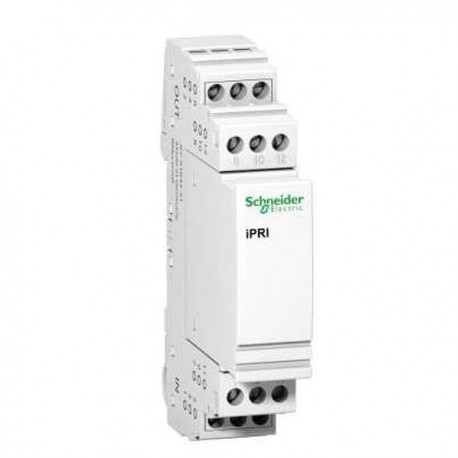

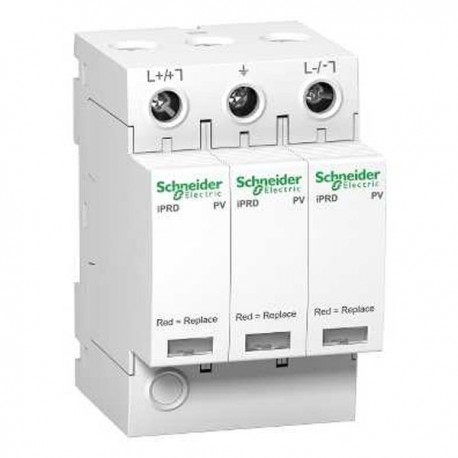

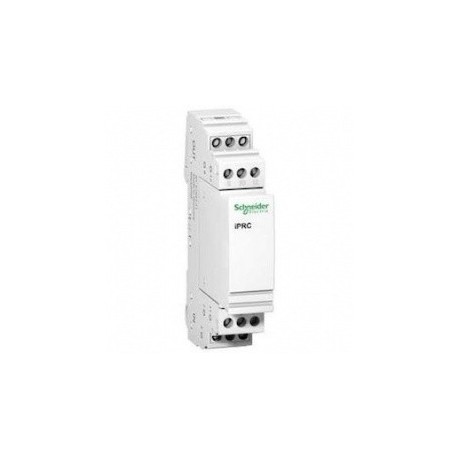

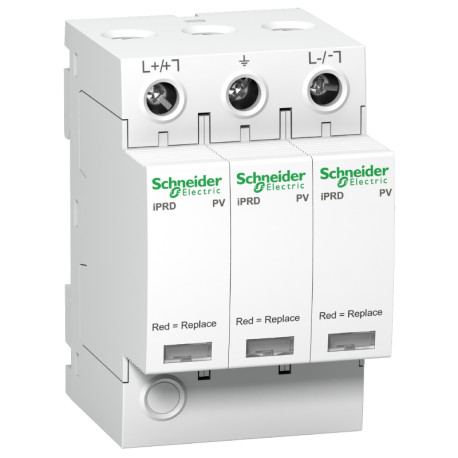

Le parafoudre protège aussi bien les circuits de puissance (monophasé ou triphasé) que les circuits téléphoniques, bus informatiques, vidéo-surveillance, photovoltaïque.
Il existe plusieurs types de parafoudre. Le parafoudre modulaire s'installe dans le tableau électrique et protège l'ensemble des circuits électriques. Les multiprises parafoudres et les onduleurs s'installent sur les prises électriques existantes et protègent les appareils qui sont branchés sur cette prise (ordinateur, TV, chaine hifi, …).
L'installation d'un parafoudre doit se faire avec soin et attention, car il est impossible de le tester. Le parafoudre doit être connecté entre l'appareil à protéger et la terre (voir nos articles de mise à la terre).

Principe de fonctionnement :

Détection de la surtension : Un parafoudre est conçu pour détecter toute surtension anormale, généralement causée par un éclair ou un autre phénomène électrique. Lorsqu'un tel événement se produit, le parafoudre réagit immédiatement.

Redirection de l’énergie excédentaire : Dès qu'une surtension est détectée, le parafoudre va agir comme un "court-circuit" contrôlé. Il redirige l'excès d'énergie vers la terre via un conducteur de terre, empêchant ainsi que cette surtension ne pénètre dans l’installation électrique.

Dissipation de l’énergie : Le parafoudre utilise des éléments comme des varistances (composants électroniques) ou des gaz pour dissiper l'énergie excédentaire. Ces composants peuvent absorber l'excès de tension et l'éliminer de manière sécurisée.

Retour à la normale : Une fois que l'énergie de surtension est évacuée, le parafoudre se réinitialise et l'installation électrique retourne à son fonctionnement normal.

Pourquoi et comment installer un parafoudre ou un parasurtenseur

Le site de vente en ligne Domomat vous propose une large gamme de parafoudre et parasurtenseur parmi les plus grandes marques (Legrand, Schneider, Hager, Soulé, ABB...), à des prix bas toute l'année.

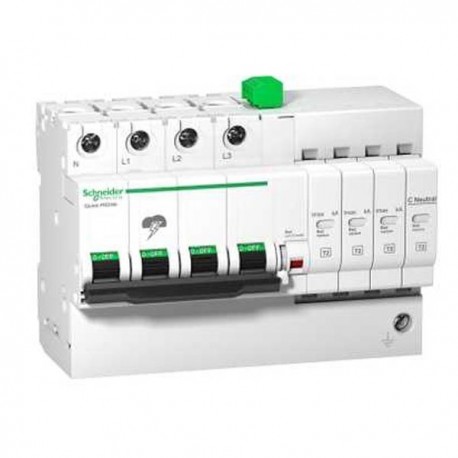

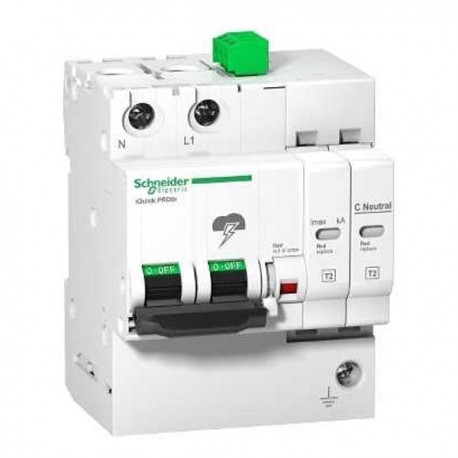

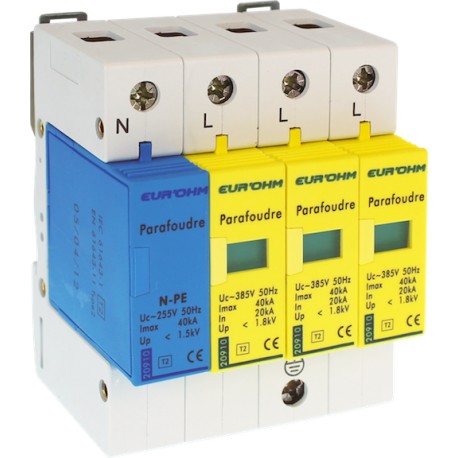

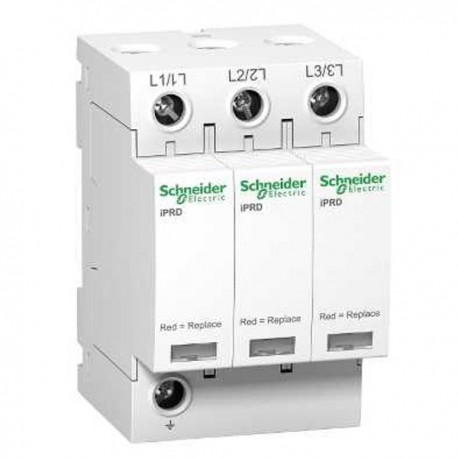

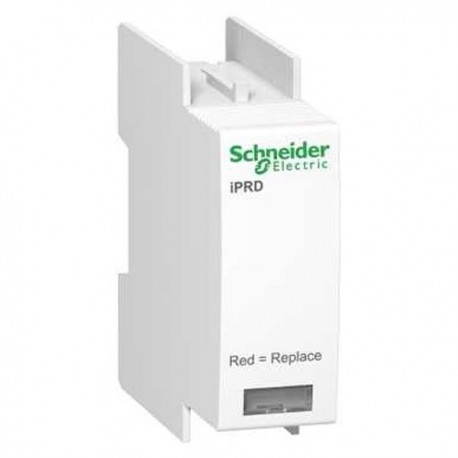

L'installation du parafoudre dans un tableau electrique (coffret electrique), protégera votre habitation.

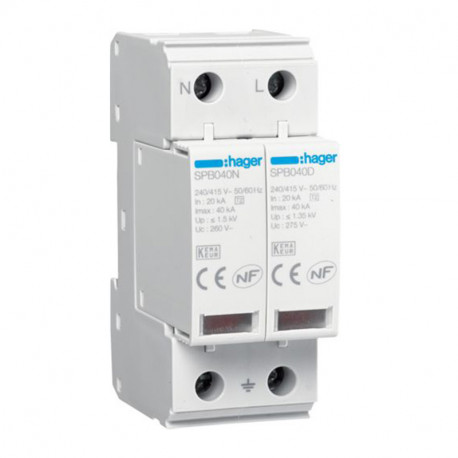

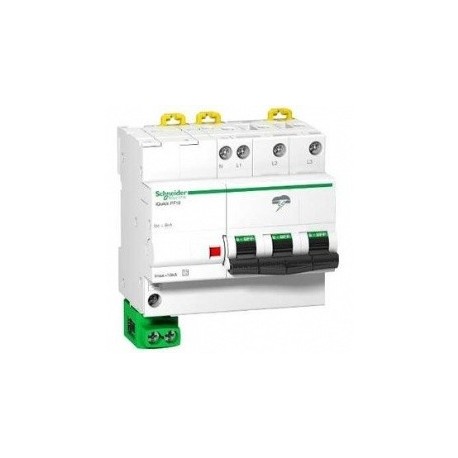

Installation parafoudre

L'installation d'un parafoudre dans un tableau électrique (ou coffret électrique) permet de protéger efficacement votre habitation contre les surtensions, notamment celles causées par la foudre. Ce dispositif crucial sécurise vos équipements électriques et électroniques en redirigeant l'excès d'énergie vers la terre, évitant ainsi les risques de dommages matériels ou de défaillance des appareils. En intégrant un parafoudre à votre installation, vous renforcez la sécurité globale de votre habitation et prévenez les coûts liés à des pannes ou des réparations coûteuses.

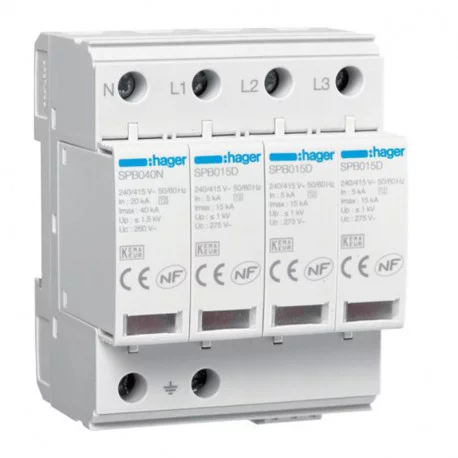

Cablage parafoudre

Le câblage du parafoudre doit être réalisé selon la norme NF C 15-100 et le guide UTE 15-443. Il est préconisé une longueur maximale de 50 cm entre une phase et le répartiteur de terre.
La norme NF C15-100 impose l'utilisation d'un parafoudre pour tout bâtiment situé à moins de 50 mètres d'un paratonnerre, d'un clocher d'église, d'une structure métallique conséquente, d'une antenne téléphonique etc etc.
En l'état actuel des choses, fournisseur d'electricite et de telecommunication ne sont pas en mesure de fournir un courant ne présentant aucun risque de surtension.
Il est donc fortement conseillé de protéger ses équipements electrique, soi-même.
On dit d'une zone géographique, qu'elle est fortement foudroyée, lorsqu'il y a plus de 25 impacts de foudre par an.

Multiprise parafoudre

Les multiprises parafoudres et les onduleurs se branchent directement sur les prises électriques existantes et offrent une protection efficace aux appareils qui y sont connectés, tels que les ordinateurs, téléviseurs, chaînes Hi-Fi, et autres équipements sensibles. Ces dispositifs agissent en filtrant les surtensions et en garantissant une alimentation stable, tout en protégeant contre les pics de tension, notamment ceux dus à la foudre ou aux perturbations du réseau électrique. Ainsi, vos appareils sont protégés contre les risques de dommages électriques, assurant leur longévité et leur bon fonctionnement.

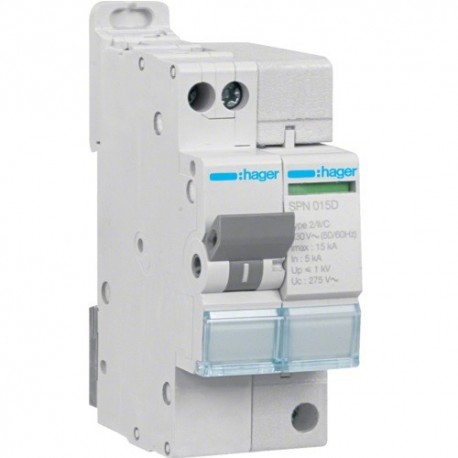

Comment brancher un parafoudre ?

Le branchement d'un parafoudre doit être effectué avec soin pour garantir une protection efficace contre les surtensions, notamment celles causées par la foudre. Voici les étapes à suivre :

• Coupez l'alimentation électrique

Avant toute intervention, assurez-vous de couper l'alimentation générale au niveau du disjoncteur principal pour travailler en toute sécurité.

• Choisissez le bon emplacement

Le parafoudre doit être installé dans le tableau électrique, idéalement avant tout autre dispositif de protection (comme les disjoncteurs).
Il doit être placé à l'entrée du réseau électrique pour protéger l'ensemble de l'installation.

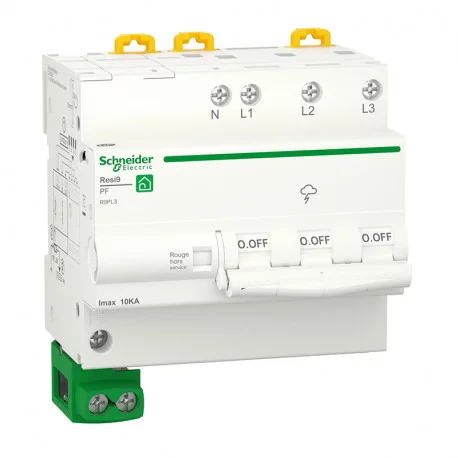

• Connectez le parafoudre au tableau électrique

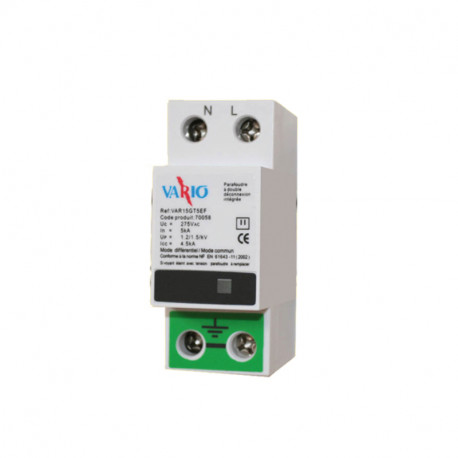

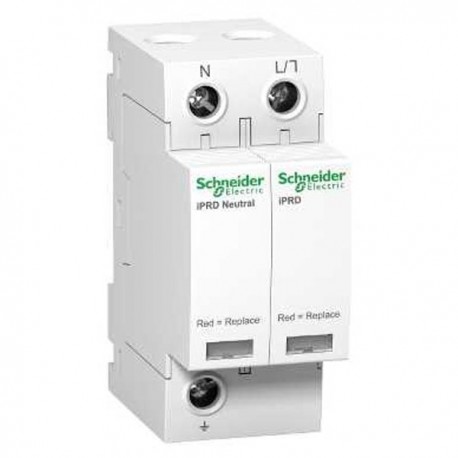

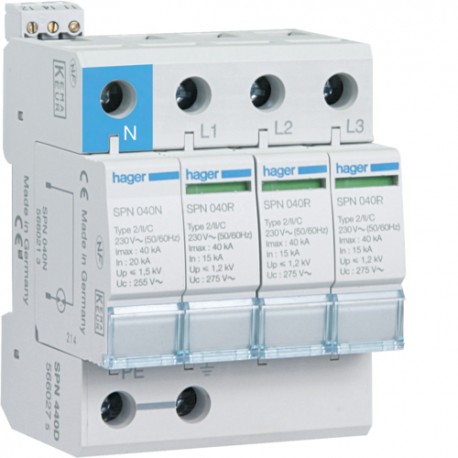

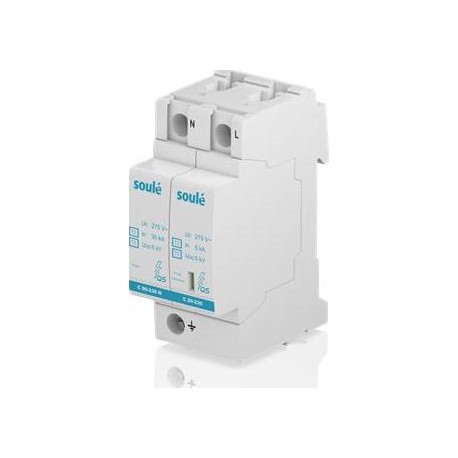

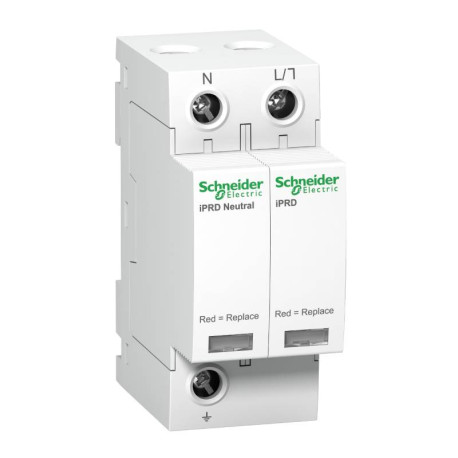

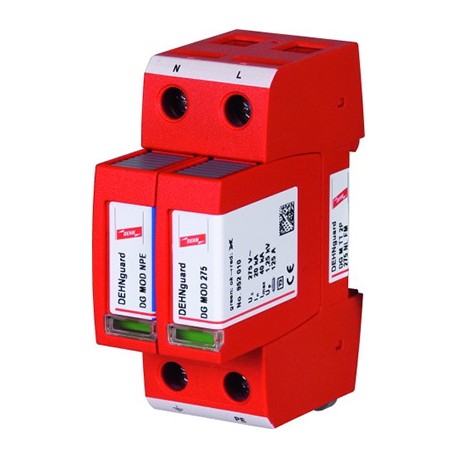

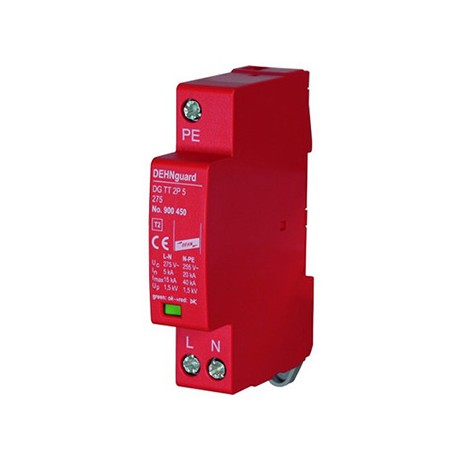

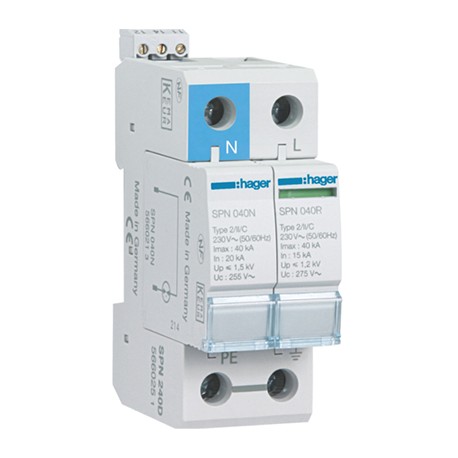

Le parafoudre a généralement 3 bornes :

Phase (L) : à connecter au câble de phase provenant du réseau.
Neutre (N) : à connecter au câble neutre.
Terre (PE) : à connecter à la prise de terre de l’installation pour évacuer l'excédent d'énergie.

Branchement à la phase et u neutre : Utilisez des fils électriques appropriés pour connecter les bornes du parafoudre aux conducteurs de phase et neutre du tableau. Vérifiez bien les repères de chaque borne.

Connexion à la terre : Assurez-vous que la prise de terre est efficace, car le parafoudre va rediriger l'excès d'énergie vers la terre en cas de surtension.

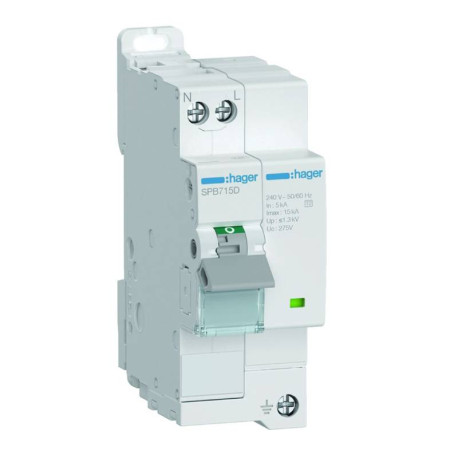

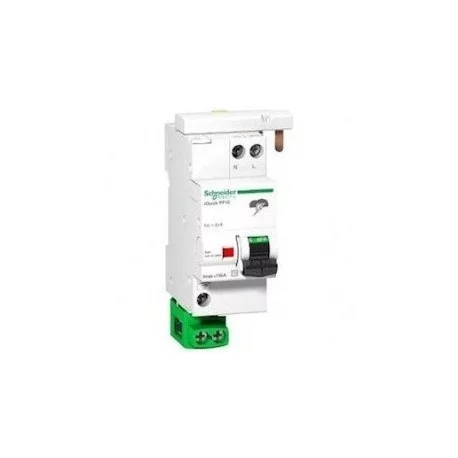

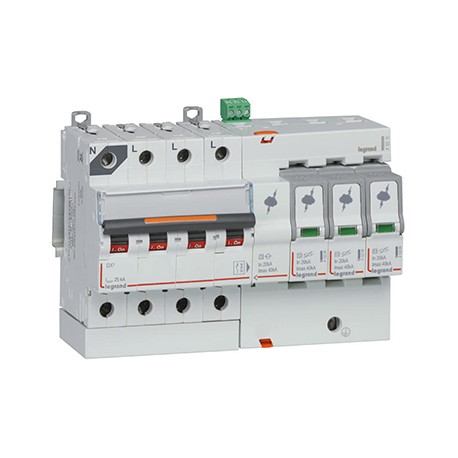

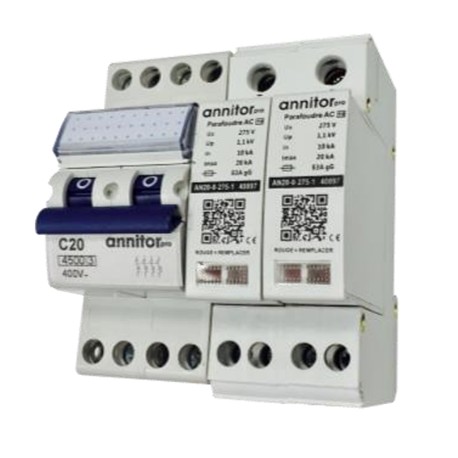

• Ajoutez un disjoncteur (si nécessaire)

Si votre installation ne l'inclut pas déjà, installez un disjoncteur de protection avant le parafoudre pour protéger ce dernier contre des surtensions trop élevées ou un court-circuit.

• Vérifiez les connexions

Avant de remettre l’alimentation, assurez-vous que toutes les connexions sont solides et bien isolées pour éviter tout risque de court-circuit.

• Rétablissez l'alimentation

Une fois les branchements effectués, remettez l’alimentation générale et testez le bon fonctionnement du parafoudre.

• Il est conseillé de faire installer un parafoudre par un électricien qualifié pour garantir une installation conforme aux normes de sécurité et à l'efficacité maximale du dispositif.

Quel Type de parafoudre choisir ?

Le choix du parafoudre dépend de plusieurs facteurs, tels que le type d'installation (résidentielle, commerciale, industrielle) et le niveau de protection souhaité. Voici les trois principaux types de parafoudres :

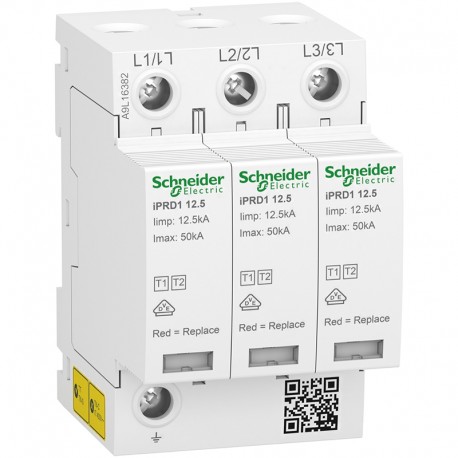

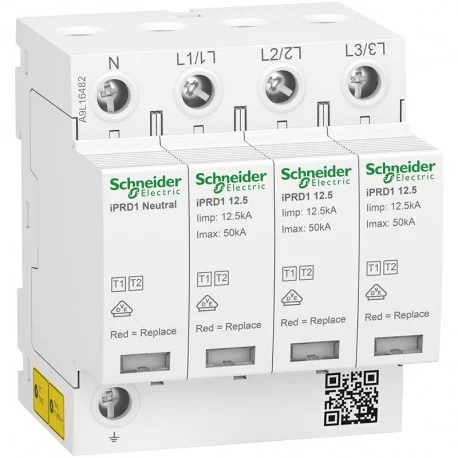

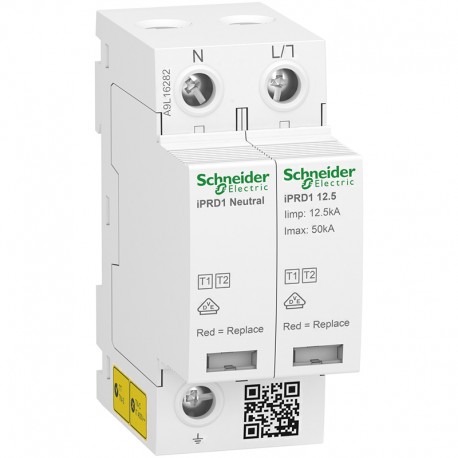

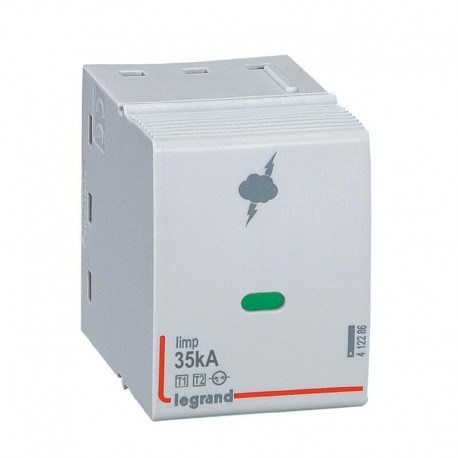

Parafoudre de Type 1

• Usage : Principalement pour les installations résidentielles et industrielles exposées aux impacts directs de la foudre.
• Caractéristiques : Il est conçu pour dissiper une grande quantité d'énergie lors d'un impact direct de foudre.
• Installation : À placer en amont du tableau électrique, avant toute autre protection.

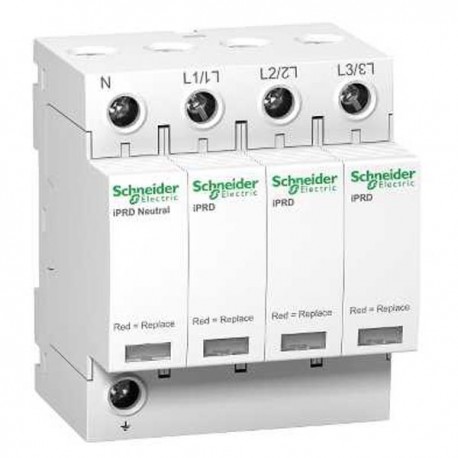

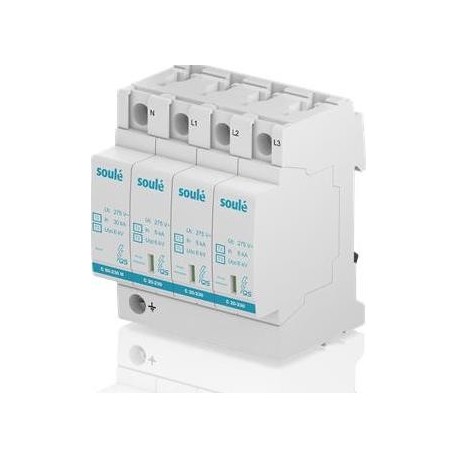

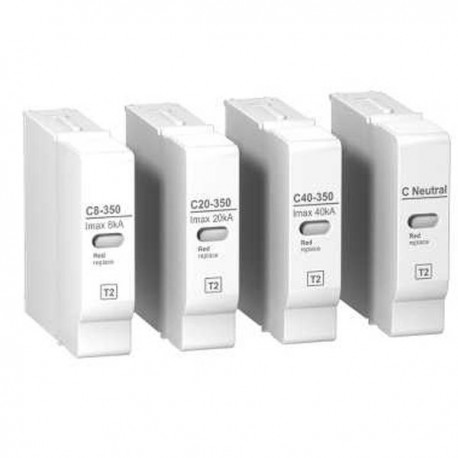

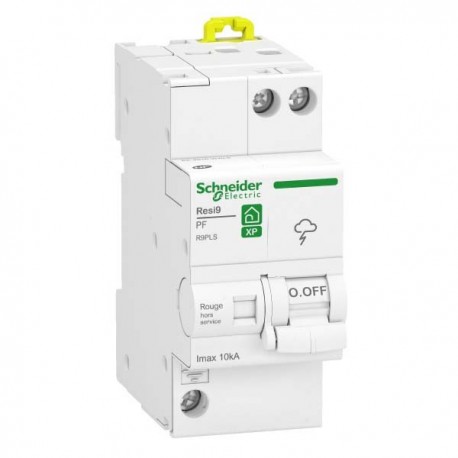

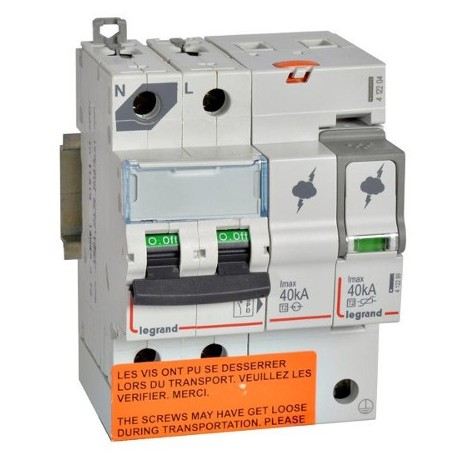

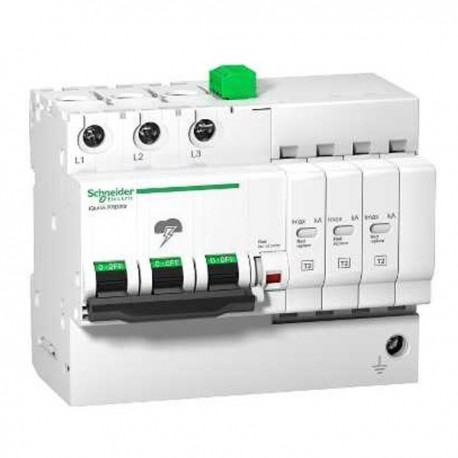

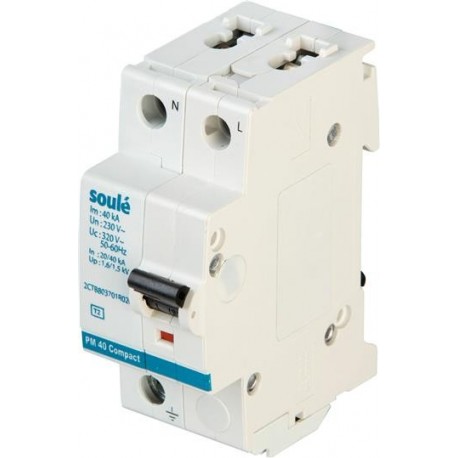

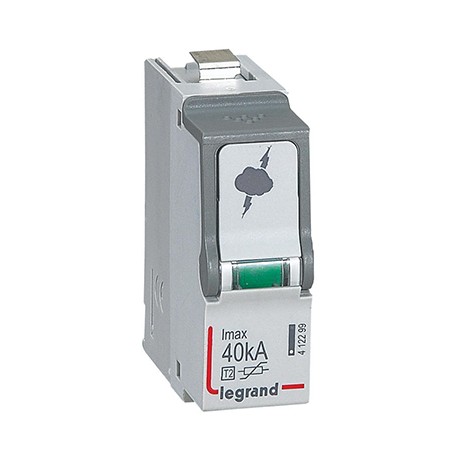

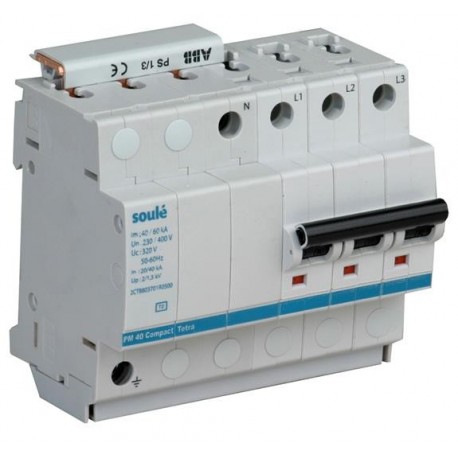

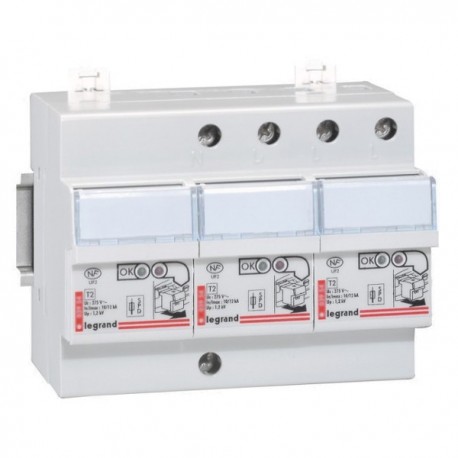

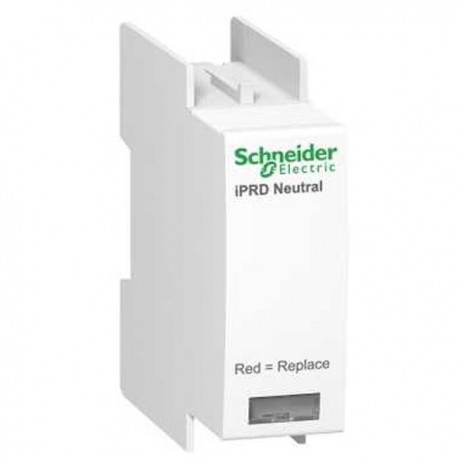

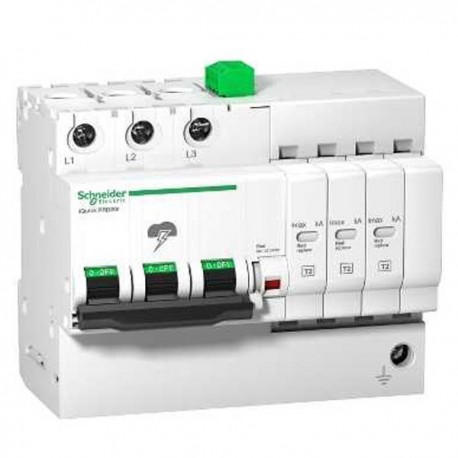

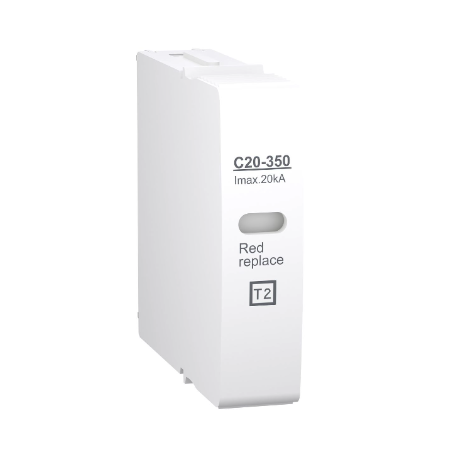

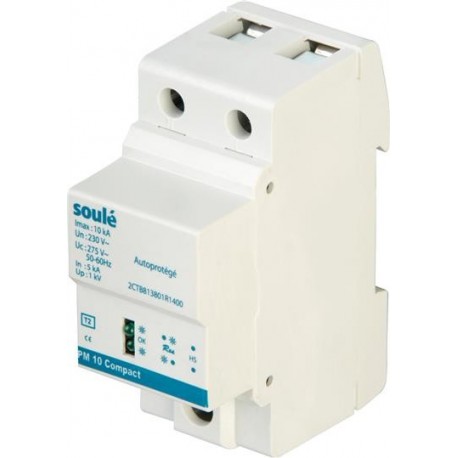

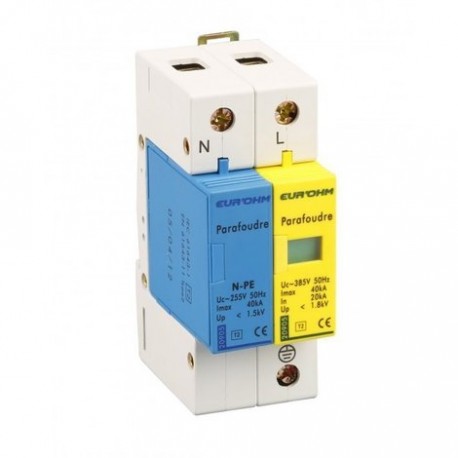

Parafoudre de Type 2

• Usage : Adapté pour bâtiments résidentiels, commerciaux ou tertiaires, protégeant contre les surtensions dues à des impacts indirects de la foudre ou à des variations de tension du réseau.
• Caractéristiques : Il protège contre les surtensions transitoires, typiques des impacts indirects de foudre ou des perturbations du réseau électrique.
• Installation : En aval du parafoudre de Type 1, dans le tableau électrique.

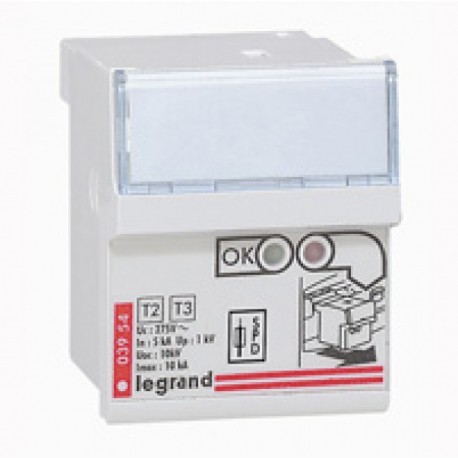

Parafoudre de Type 3

• Usage : Idéal pour la protection des équipements sensibles (ordinateurs, téléviseurs, etc.).
• Caractéristiques : Il offre une protection supplémentaire pour des appareils spécifiques contre les petites surtensions.
• Installation : Il se branche sur des multiprises parafoudres ou des prises dédiées.

Choix en fonction de votre besoin :

Pour une protection complète : Utilisez une combinaison des types 1 et 2.
Pour protéger des équipements spécifiques : Ajoutez des parafoudres de type 3 sur vos appareils électroniques.
