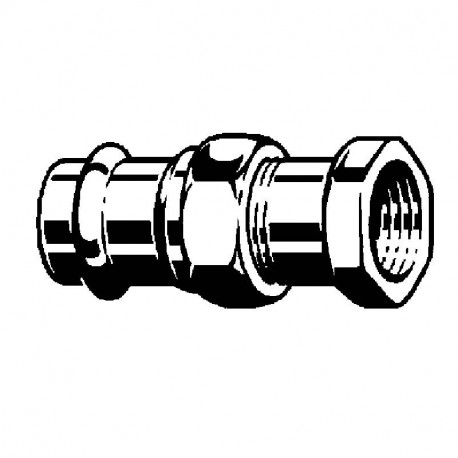

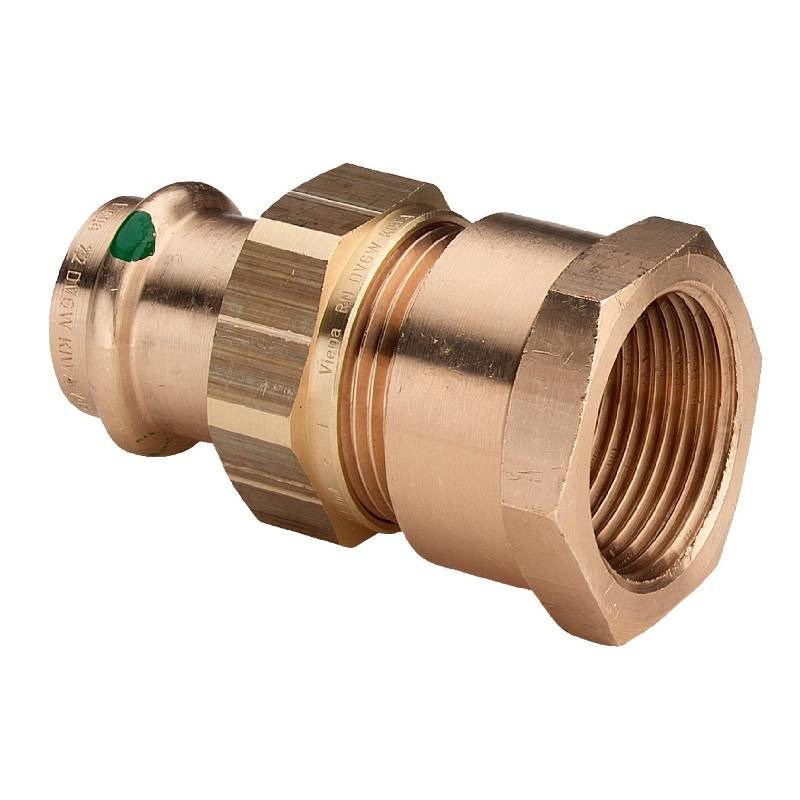

Union 3 pièces à sertir bronze F/F Sanpress Viega

Référence : 293024 Viega EAN :

Photo(s) non contractuelle(s)

Union 3 pièces à sertir bronze F/F Sanpress Viega :

La marque Viega propose ce raccord union bronze femelle à sertir et femelle à visser qui permet de raccorder facilement votre tuyau cuivre à un élément à visser tout en gardant la possibilité de démonter le raccord.

  • Matière : Bronze
  • Terminaisons : Femelle à sertir - Femelle à visser
  • Dimensions : Du 12x1/2 au 28x1"
  • Usage : Eau
  • Profil de sertissage : V

28,32€ ttc
Expédition sous 1 à 2 semaines après commande

Choisissez votre variante

choisir Diamètre
  • 12x1/2

  • 15x1/2

  • 15x3/4

  • 18x3/4

  • 22x1"

  • 28x1"

ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 29 DomoPoints

Le raccord union 3 pièces de marque Viega permet d'assembler rapidement un tuyau cuivre rigide avec un élément à visser tout en gardant la possibilité de démonter le raccord.  Il assure une bonne étanchéité de votre réseau sanitaire ou chauffage. Ce raccord à sertir se pose rapidement et nécessite aucune soudure.

Union 3 pièces à sertir bronze F/F Sanpress Viega

Union 3 pièces à sertir bronze F/F Sanpress Viega

28,32€ ttc
ajouter au panier
_
+

Produits complémentaires

Sertisseuse hydraulique manuelle Viper I26 Virax
Virax
Réf. 252910
Expédition sous 24-72h
Sertisseuse hydraulique manuelle Viper I26 Virax
647,02€ ttc
ajouter au panier
_
+
Caractéristiques

Élément de réseau

Union

Format du raccordement

Femelle/Femelle

Description

Union 3 pièces à sertir bronze F/F Sanpress Viega

Leader incontestable sur son marché, Viega entreprise familiale allemande vous offre des produits de haute qualité pour vous professionnels ou particuliers. Ce raccord union bronze femelle à sertir permet de raccorder facilement votre tuyau cuivre à un élément à visser tout en gardant la possibilité de démonter le raccord . L'offre de la marque sur les systèmes de raccordement répondra parfaitement à vos besoins de chauffage et d'eau potable.

Les atouts du raccord à sertir Bronze

Pratique :

La technique de sertissage nécessite un outillage léger et peu volumineux.

Robuste :

Matériaux de qualité supérieure le Bronze

Sécurité :

Raccord équipé du SC-Contur : Les raccords à sertir Viega sont dotés du dispositif SC-Contur. Le dispositif SC-Contur est une technique de sécurité certifiée par l'association DVGW et garantit que le raccord n'est pas étanche s'il n'est pas serti.
Code couleur : Le point vert indique que le système convient pour l'eau potable et qu'il est équipé de SC‑Contur.

Rapide :

Les raccords à sertir permettent de connecter un raccord rapidement et évitent les risques liés à la soudure.

Pourquoi acheter le raccord union à sertir ?


Les avantages de la technique "le sertissage"


Les domaines d'applications du raccord union 3 pièces à sertir bronze F/F Sanpress Viega

  • Eau de pluie
  • Réseaux d'air comprimé
  • Agriculture
  • Applications industrielles

Les caractéristiques du raccord union 3 pièces à sertir :

  • Matière : Bronze
  • Type de raccord : union 3 pièces
  • Terminaison : F/F
  • Eléments d'étanchéité : EPDM (caoutchouc-éthylène-​propylène-​diène), noir, prémonté
  • Température de service max. 85° C / 185 °F
  • Pression de service max. 1,6 MPa / 16 bar / 232 PSI
  • pression d'eau min. : 0,1 MPa / 1 bar / 14,5 PSI
  • pression d'eau max. : 0,65 MPa / 6,5 bar / 94,3 PSI
  • pression atmosphérique min. : 22 hPa / 22 mbar / 0,3 PSI
  • pression atmosphérique max. : 0,3 MPa / 3 bar / 43,5 PSI

Les différentes terminaisons du raccord Bronze :

Dimensions disponibles en mm (partie à visser) et pouce (partie à sertir):

12X1/2 18x3/4 28X1"
15X1/2 22X3/4
15x3/4 22X1"
18X1/2 28X3/4

Un petit coup de pouce sur les tailles de raccords à visser


Le sertissage du raccord cuivre en 10 étapes


1- Sectionner le tube avec un coupe-​tube ou avec une scie à métaux à dents fines. Éviter les stries à la surface du tube.

2- Ébavurer l'intérieur et l'extérieur du tube.

3 - Vérification du raccord et du tuyau : le bout du tuyau n'est pas déformé ou endommagé, le tube est ébavuré, dans le raccord à sertir se trouve le joint approprié EPDM = noir brillant FKM = noir mat, le joint est intact. le joint se trouve entièrement dans la nervure.

4 - Glisser le raccord à sertir sur le tube jusqu'à la butée.

5 - Marquer la profondeur d'emboîtement.

6 - Insérer la mâchoire à sertir dans la machine à sertir

7 - Ouvrir la mâchoire à sertir et la positionner perpendiculairement sur le raccord.

8 - Contrôler la profondeur d'emboîtement à l'aide du marquage.

9 - S'assurer que la mâchoire à sertir est positionnée de façon centrée sur la nervure du raccord à sertir.

10 - Réaliser le sertissage.

Comment raccorder son raccord union à sertir FF bronze à sertir à visser ?


Les outils nécessaires pour raccorder votre raccord union F/F Viega :

  • Tubes cuivre (vendu en Barre ou Couronne)
  • Coupe tube / réf : 210443
  • Ebavureur / réf : 400066
  • Crayon de couleur pour le repérage / réf : 48223100
  • Machine à sertir + inserts profil V / réfs : 253502 et 990059

Produits associés cuivre à sertir Plomberie


Normes et agréments

  • Systeme de raccords à sertir en bronze ou bronze au silicium (changement de matériau à cause du changement de production actuel de bronze à l'alliage bronze au silicium de manière uniforme à l'échelle mondiale pour Viega), tubes selon DIN EN 10088, DIN EN 10312, feuille de travail DVGW-​GW 541 et W 534.
  • Homologation des tubes pour 1.4521 (d12–108,0) selon DW-7301BS0375.
  • Homologation des tubes pour 1.4401 (d12–108,0) selon DV-7301BS0411.
  • Homologation du système pour 1.4521 (d12–108,0) selon DW-8501BS0377.
  • Homologation du système pour 1.4401 (d12–108,0) selon DW-8501AP3032.
  • En cas d'utilisation dans des installations de chauffage, respecter la directive VDI 2035 et la norme DIN EN 12828.
