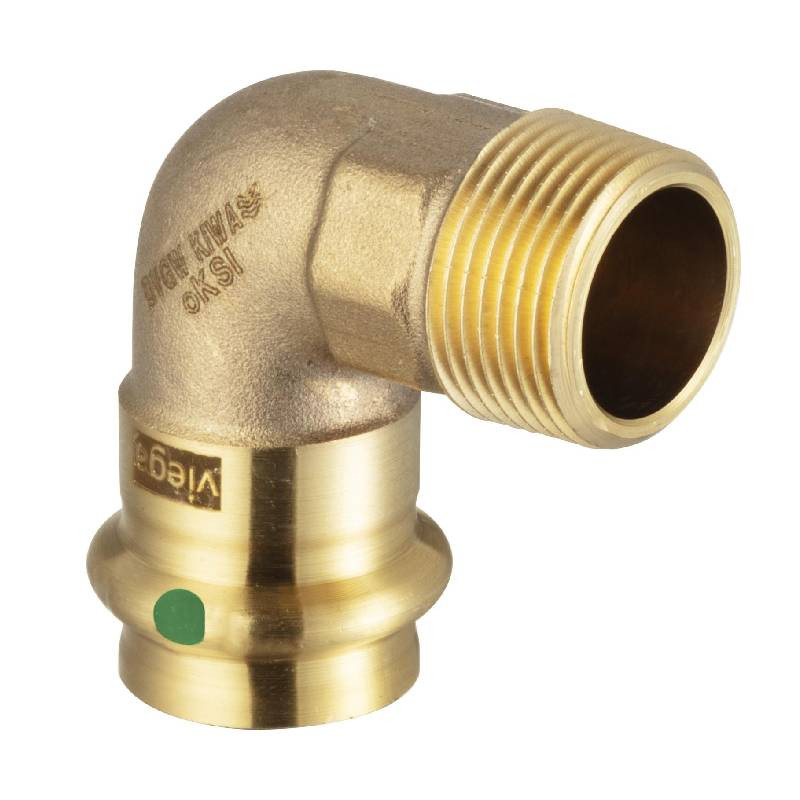

Coude de transition 90° bronze FM Sanpress Viega

Référence : 290863 Viega EAN :

Photo(s) non contractuelle(s)

Coude de transition 90° bronze FM Sanpress Viega :

Proposée par la marque Viega ce coude à 90° FM à sertir bronze qui permet de donner une direction de 90° de votre réseau de plomberie avec la technique de raccordement la plus fiable du marché "le sertissage"

  • Matière : Bronze
  • Dimensions : Du 12x3/8" au 28-1"
  • Femelle / mâle
  • Usage : Eau
  • Profil de sertissage : V

16,25€ ttc
Expédition sous 24-72h

Choisissez votre variante

choisir Diamètre
  • 12x1/2

  • 12x3/8

  • 14x1/2

  • 15x1/2

  • 15x3/8

  • 16x1/2

  • 18x1/2

  • 18x3/4

  • 22x3/4

  • 28x1"

ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 17 DomoPoints

Le coude de transition FM 90° bronze Sanpress de marque Viega assure une bonne étanchéité de votre réseau sanitaire ou chauffage. Ce raccord à sertir est simple et rapide de pose et nécessite aucune soudure.

Coude de transition 90° bronze FM Sanpress Viega

Coude de transition 90° bronze FM Sanpress Viega

16,25€ ttc
ajouter au panier
_
+

Produits complémentaires

Sertisseuse hydraulique manuelle Viper I26 Virax
Virax
Réf. 252910
Expédition sous 24-72h
Sertisseuse hydraulique manuelle Viper I26 Virax
647,02€ ttc
ajouter au panier
_
+
Caractéristiques

Élément de réseau

Coude 90°

Format du raccordement

Mâle/Femelle

Description

Coude de transition 90° bronze FM Sanpress Viega

Leader mondial sur son marché, Viega entreprise familiale allemande vous offre le meilleur en therme de qualité sur tous ses produits pour vous professionnels ou particuliers. Elle propose ce coude à 90° à sertir bronze qui permet de donner une direction de 90° de votre réseau de plomberie avec la technique d'assemblage la plus fiable et la plus simple du marché qui est "le sertissage". L'offre de la marque sur les systèmes de raccordement répondra parfaitement à vos besoins de chauffage et d'eau potable.

Les atouts du raccord à sertir Bronze

Pratique :

La technique de sertissage nécessite un outillage léger et peu volumineux.

Robuste :

Matériaux de qualité supérieure le Bronze

Sécurité :

Raccord équipé du SC-Contur : Les raccords à sertir Viega sont dotés du dispositif SC-Contur. Le dispositif SC-Contur est une technique de sécurité certifiée par l'association DVGW et garantit que le raccord n'est pas étanche s'il n'est pas serti.
Code couleur : Le point vert indique que le système convient pour l'eau potable et qu'il est équipé de SC‑Contur.

Rapide :

Les raccords à sertir permettent de connecter un raccord rapidement et évitent les risques liés à la soudure.

Pourquoi acheter le coude 90°FM Bronze Sanpress


Les avantages de la technique "le sertissage"


Les domaines d'applications du coude de transition 90° bronze FM Sanpress Viega

  • Eau potable
  • Eau de pluie
  • Réseaux d'air comprimé
  • Agriculture
  • Applications industrielles

Les caractéristiques du coude de transition 90° bronze FM Sanpress Viega

  • Matière : Bronze
  • Type de raccord : Coude 90°
  • Terminaison du raccord à sertir : femelle - mâle
  • Eléments d'étanchéité : EPDM (caoutchouc-éthylène-​propylène-​diène), noir, prémonté
  • Température de service max. 85° C / 185 °F
  • Pression de service max. 1,6 MPa / 16 bar / 232 PSI
  • pression d'eau min. : 0,1 MPa / 1 bar / 14,5 PSI
  • pression d'eau max. : 0,65 MPa / 6,5 bar / 94,3 PSI
  • pression atmosphérique min. : 22 hPa / 22 mbar / 0,3 PSI
  • pression atmosphérique max. : 0,3 MPa / 3 bar / 43,5 PSI

Dimensions disponibles :

12X3/8 15X1/2 16X1/2 22X3/4
12X1/2 15X3/4 18X1/2 28x1
14X1/2 15X3/8 18X3/4

Pour vous AIDER


Le sertissage du raccord cuivre en 10 étapes


1- Sectionner le tube avec un coupe-​tube ou avec une scie à métaux à dents fines. Éviter les stries à la surface du tube.

2- Ébavurer l'intérieur et l'extérieur du tube.

3 - Vérification du raccord et du tuyau : le bout du tuyau n'est pas déformé ou endommagé, le tube est ébavuré, dans le raccord à sertir se trouve le joint approprié EPDM = noir brillant FKM = noir mat, le joint est intact. le joint se trouve entièrement dans la nervure.

4 - Glisser le raccord à sertir sur le tube jusqu'à la butée.

5 - Marquer la profondeur d'emboîtement.

6 - Insérer la mâchoire à sertir dans la machine à sertir

7 - Ouvrir la mâchoire à sertir et la positionner perpendiculairement sur le raccord.

8 - Contrôler la profondeur d'emboîtement à l'aide du marquage.

9 - S'assurer que la mâchoire à sertir est positionnée de façon centrée sur la nervure du raccord à sertir.

10 - Réaliser le sertissage.

Comment raccorder son coude bronze à sertir à visser ?


Les outils nécessaires pour raccorder votre coude de transition 90° bronze FM

  • Tubes cuivre (vendu en Barre ou Couronne)
  • Coupe tube / réf : 210443
  • Ebavureur / réf : 400066
  • Crayon de couleur pour le repérage / réf : 48223100
  • Machine à sertir + inserts profil V / réfs : 253502 et 990059

Produits associés cuivre à sertir Plomberie


Normes et agréments

  • Systeme de raccords à sertir en bronze ou bronze au silicium (changement de matériau à cause du changement de production actuel de bronze à l'alliage bronze au silicium de manière uniforme à l'échelle mondiale pour Viega), tubes selon DIN EN 10088, DIN EN 10312, feuille de travail DVGW-​GW 541 et W 534.
  • Homologation des tubes pour 1.4521 (d12–108,0) selon DW-7301BS0375.
  • Homologation des tubes pour 1.4401 (d12–108,0) selon DV-7301BS0411.
  • Homologation du système pour 1.4521 (d12–108,0) selon DW-8501BS0377.
  • Homologation du système pour 1.4401 (d12–108,0) selon DW-8501AP3032.
  • En cas d'utilisation dans des installations de chauffage, respecter la directive VDI 2035 et la norme DIN EN 12828.
