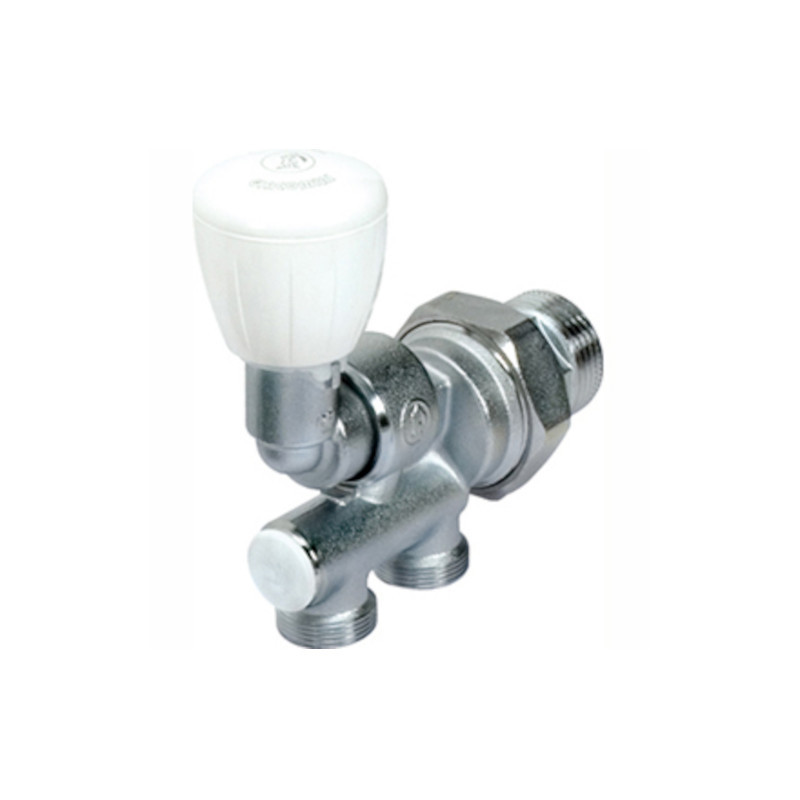

Robinet monotube bitube Giacomini - R304T-3

Description du Robinet monotube bitube Giacomini - R304T-3 - R304TX014 :

Caractéristiques du robinet R304T :

• Grâce à son double détendeur spécial incorporé, Le robinet R304T peut être
  utilisée tant en version monotube qu'en version bitube.
• Dans la version bitube, le détendeur permet d'effectuer l'équilibrage du
  corps chauffant conformément aux exigences de l’installation.
• La fermeture totale du détendeur et du volant de commande permettent de
  débrancher le corps chauffant de l'installation.
• L’orientation de la tête permet indifféremment des installations à droite et
  à gauche au corps chauffant, même sur radiateurs à largeur limitée, par
  exemple en aluminium ou en acier.
• La configuration interne particulière du robinet permet (en conditions
  particulières) l'entrée du flux d'alimentation des deux raccords.

Caractéristiques techniques Robinet monotube bitube Giacomini - R304T-3 :

Données techniques du robinet mono-bitube :

• Plage de températures : 5÷110 °C
• Pression maximale d'exercice : 10 bar
• Pression max. différentielle pour installations bitube (débit ordinaire) : 1,4 bar
• Pourcentage d'alimentation au radiateur en application monotube : 47 % avec volant manuel
• Pourcentage d'alimentation au radiateur en application monotube 33 %avec tête thermostatique :
  • Entraxe 35 mm pour la version avec raccord pour adaptateur de base 16
  • Entraxe 50 mm pour la version avec raccord pour adaptateur de base 18

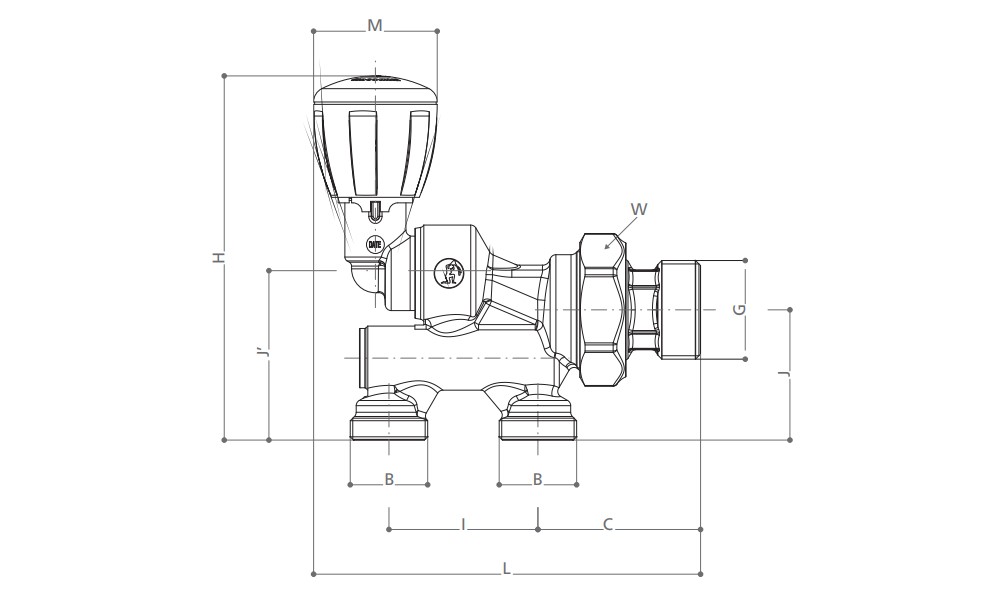

Dimensions du robinet Giacomini (mm) :

Installation de la tête thermostatique R470 Giacomini :
