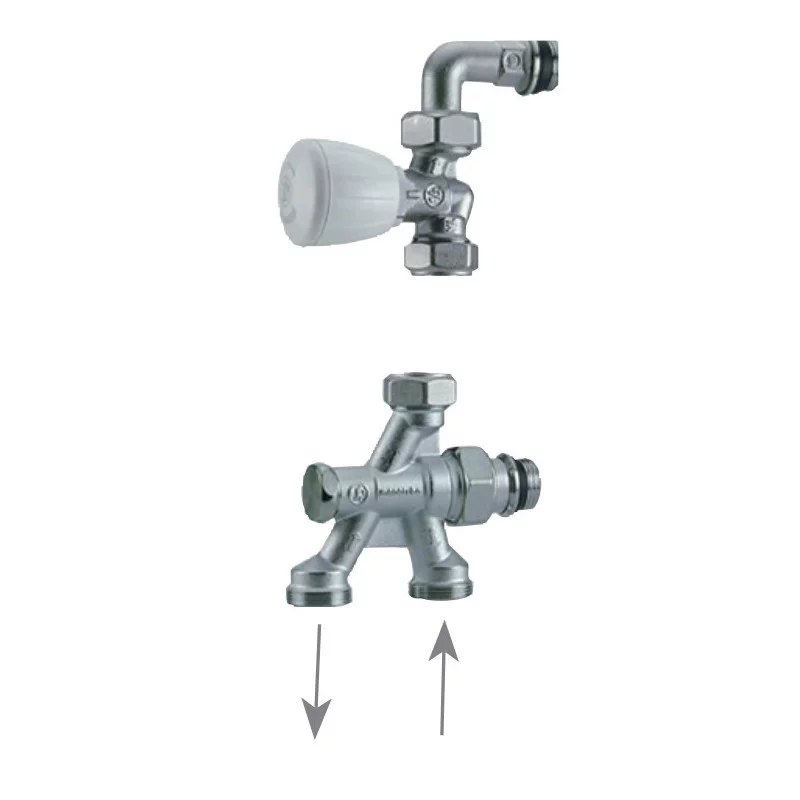

Robinet monotube à 4 voies Giacomini - R436-1TG

Référence : R436IX043 Giacomini EAN : 8009902279257
Giacomini

Photo(s) non contractuelle(s)

La marque Giacomini propose cet ensemble de robinetterie qui sera parfaitement compléter vos installations monotube.

  • Thermostatisable
  • Douille auto-étanche
  • Livré avec les deux adaptateurs pour la canne R194 Ø 16
  • Entraxe 35 mm pour alésage 16 et 50 mm pour alésage 18

63,96€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 64 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Ce robinet monotube à 4 voies de marque Giacomini est très simple d'installation, il permet de relier tous les radiateurs à la suite.

Robinet monotube à 4 voies Giacomini - R436-1TG

Robinet monotube à 4 voies Giacomini - R436-1TG

63,96€ ttc
ajouter au panier
_
+

Produits complémentaires

Tête thermostatique avec bulbe à soufflet Giacomini - Clip clap - R470
Giacomini
Réf. R470X001
Expédition sous 24-72h
Tête thermostatique avec bulbe à soufflet Giacomini - Clip clap - R470
38,08€ ttc
ajouter au panier
_
+
Tête thermostatique à bulbe liquide Giacomini - Clip clap - R460
Giacomini
Réf. R460X001
Expédition sous 24-72h
Tête thermostatique à bulbe liquide Giacomini - Clip clap - R460
38,66€ ttc
ajouter au panier
_
+
Canne chromée R194 Giacomini - Ø 16 mm - 1 ml
Giacomini
Réf. R194X004
Expédition sous 24-72h
Canne chromée R194 Giacomini - Ø 16 mm - 1 ml
13,52€ ttc
ajouter au panier
_
+
Documents et notices

fiche - R436/1TG - Giacomini

Voir le document
Caractéristiques

Type de raccord

A visser

Diamètre

16 mm -1/2"

Type de robinetterie thermostatique

Pack thermostatique

Connecté

Non

Description

Descriptif du robinet monotube à 4 voies Giacomini - R436-1TG - R436IX043 :

Description du robinet monotube à 4 voies :

  • Thermostatisable
  • Douille auto-étanche
  • Livré avec les deux adaptateurs pour la canne R194 Ø 16
  • Ajouter la canne R194 ci-contre et 2 adaptateurs pour le raccordement à l'alimentation, R178 ou R179

Domaine d’application du robinet Giacomini :

  • Les robinets R436TG et R436/1TG s’installent sur un circuit monotube où les radiateurs ne comportent pas la possibilité d’introduire une sonde d’injection.

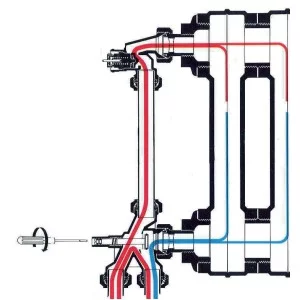

  • De cette façon le radiateur est alimenté de façon classique, entrée d’eau vers la partie haute et sortie d’eau dans la partie basse.
  • Le volant manuel peut être remplacé très facilement par nos têtes
    thermostatiques (ex. : R470, R460, R468..)
  • Ils permettent d’isoler complètement le radiateur, permettant d’intervenir sur le radiateur sans interrompre le fonctionnement de l’installation

Données techniques du robinet monotube à 4 voies Giacomini - R436-1TG - R436IX043 :

Description Technique du robinet R436 :

  • Température maximum de service : 5÷110°C
  • Pression maximale de service: 1 MPa (10 bar)
  • Pourcentage du débit d’alimentation du radiateur : 50%, pour une application manuelle; 35%, avec une tête thermostatique ∆t = 2K.
  • utiliser la canne R194 pour la liaison entre la partie haute et la partie basse.
  • Douille de raccordement 1/2"

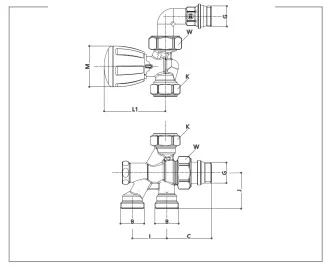

Dimensions du robinet à 4 voies :

Référence GXB I J L1 C M K W
R436IX052 1/2"X16mm 35 mm 37 mm 68 mm 46mm 42 mm 27 mm 30 mm

Débit et réglage du robinet :

  • Le réglage du débit à travers le corps chauffant, s’effectue en agissant sur la vis située en partie basse du groupe.
  • En position d’ouverture totale, le débit qui passe dans le radiateur est de 50% du débit total du circuit.
  • En vissant la vis vers la droite, on réduit proportionnellement le débit, jusqu’a 0%, c’est à dire fermeture complète.

+
✕
