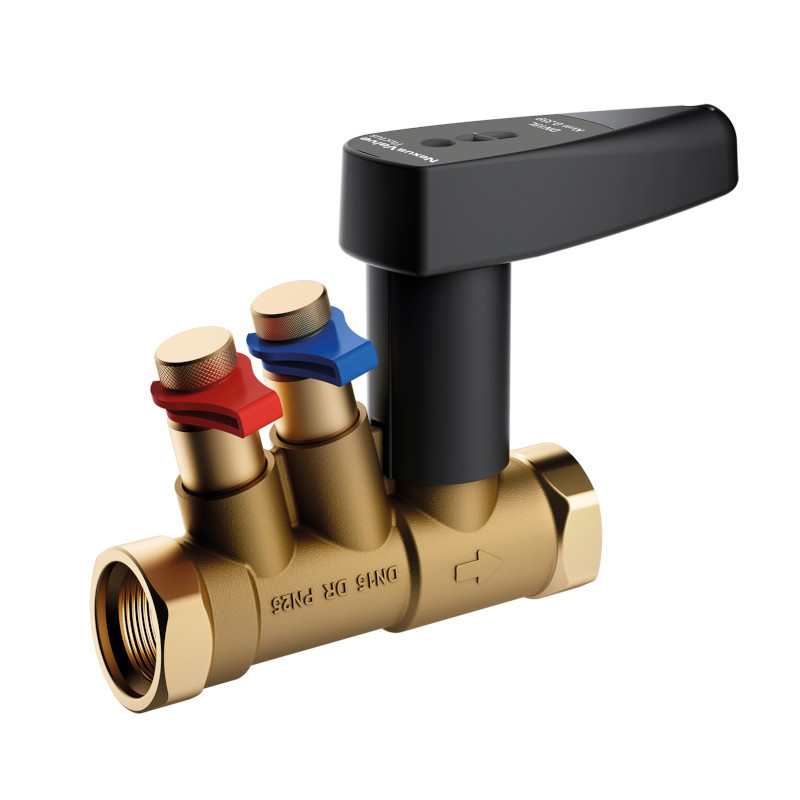

Vanne d'équilibrage statique à orifice fixe NexusValve Fluctus Comap - DN20L - 3/4

Référence : MN80597.404 COMAP EAN : 4016715066510

Photo(s) non contractuelle(s)

Vanne d'équilibrage statique à orifice fixe NexusValve Fluctus Comap - DN20L - 3/4 - MN80597.404 :

Cette vanne d'équilibrage Nexus Fluctus est une vanne statique à orifice fixe de haute précision pour l'équilibrage des circuits hydrauliques.

  • Diamètre : 3/4
  • Raccord : Femelle
  • Dn : 20
  • Kvs : 1.43 m³/h

69,41€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 70 DomoPoints

Comap vous propose cette vanne d'équilibrage statique à orifice fixe DN20L-3/4"

3 en 1Equilibrage du réseau, mesure du débit et isolement par boisseau sphérique.

C'est une vanne simple et rapide de mise en service, elle nécessite peu de place.

La vanne d'équilibrage statique ou manuelle Fluctus est une vanne de très haute précision de mesure.

Vanne d'équilibrage statique à orifice fixe NexusValve Fluctus Comap - DN20L - 3/4

Vanne d'équilibrage statique à orifice fixe NexusValve Fluctus Comap - DN20L - 3/4

69,41€ ttc
ajouter au panier
_
+
Documents et notices

FICHE TECHNIQUE-COMAP-FLUCTUS

Voir le document
Caractéristiques

Diamètre

3/4"

Format du raccordement

Femelle

Description

Description de la vanne Nexus Valve Fluctus par Comap - MN80597.404 :

Fonctions de la vanne 3 en 1 :

  • Equilibrage du réseau
  • Isolement du circuit
  • Mesure du débit

Applications :

  • Réseaux de chauffage
  • Réseaux d'eau glacée
  • Plancher chauffant
  • Eau chaude sanitaire

Données techniques de la vanne Nexus Valve Fluctus - MN80597.404 :

Caractéristiques de la vanne :

  • Diamètre : 3/4
  • Raccord : Femelle ISO 7/1
  • Dn : 20
  • Kvs : 1.43 m³/h
  • Kvm : 0.746 m³/h
  • Température max. 120 °C
  • Température min. -20 °C
  • Pression max 25 bars
  • Corps de vanne Laiton résistant à la dégalvanisation (CW602N CuZn36Pb2As)
  • Bille et aiguille Laiton résistant à la dégalvanisation (CW602N (chromé)
  • Poignée de vanne Polyamide (PA6.6 30%GF)
  • Joints en EPDM
  • Plage de débit l/h : 130-530

La valeur Kvs exprime le débit dans une vanne de régulation en position complètement ouverte et à une pression différentielle d'1 bar.

Dimensions de la vanne :

  • A (mm) : 100
  • B (mm) : 75
  • C (mm) : 144
  • D (mm) : 79

Principe de fonctionnement de la vanne Nexus Valve Fluctus
