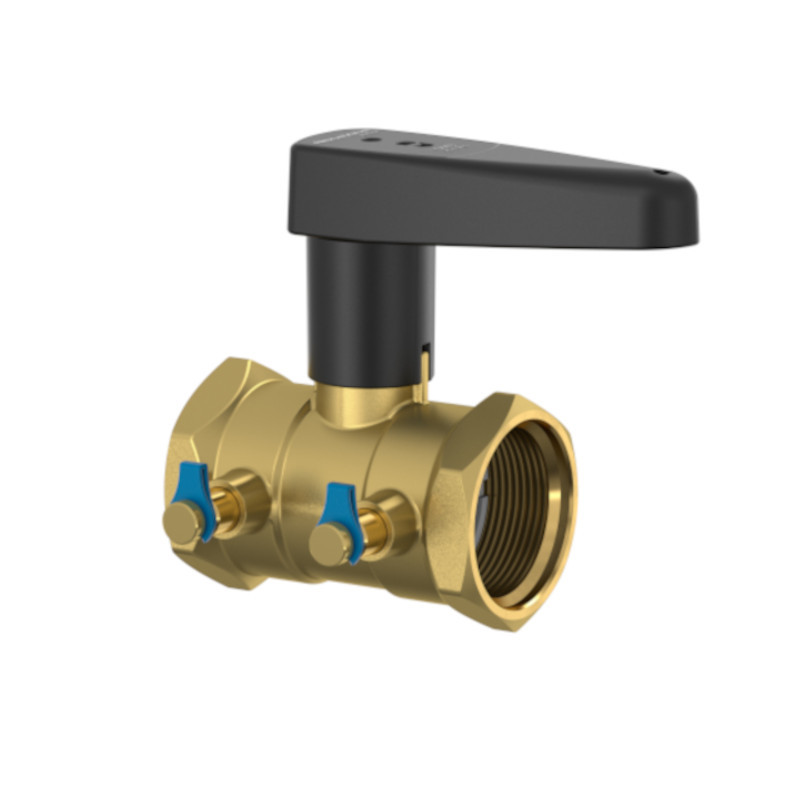

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN25 - 1"

Référence : MN80597.702 COMAP EAN : 4016715065612

Photo(s) non contractuelle(s)

Vanne statique d'équilibrage Nexus Valve Vertex - COMAP - DN25 - 1" - MN80597.702 :

Cette vanne d'équilibrage Nexus Vertex est une vanne statique à orifice variable pour l'équilibrage des circuits hydrauliques.

  • Diamètre : 1"
  • Raccord : Femelle
  • Dn : 25
  • Kvs : 7.46 m³/h

72,53€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 73 DomoPoints

Comap vous propose cette vanne d'équilibrage DN25-1"  3 en 1 : Equilibrage du réseau, mesure du débit et isolement par boisseau sphérique.

C'est une vanne Polyvalente destinée pour les applications chauffage, refroidissement et bouclage sanitaire, elle s'installe facilement sans sens de pose.

Cette vanne est très précise de réglage et de mesure du débit.

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN25 - 1"

Vanne d'équilibrage statique à orifice variable NexusValve Vertex Comap - DN25 - 1"

72,53€ ttc
ajouter au panier
_
+
Documents et notices

Fiche technique - comap - Vertex

Voir le document
Description

Description de la vanne Nexus Valve Vertex par Comap - MN80597.702 :

Fonctions de la vanne 3 en 1 :

  • Isolement du circuit
  • Mesure du débit
  • Pré réglage

Applications :

  • Réseaux de chauffage
  • Réseaux d'eau glacée
  • Plancher chauffant
  • Eau chaude sanitaire

Données techniques de la vanne Nexus Valve Vortex - MN80597.702 :

Caractéristiques de la vanne :

  • Diamètre : 1"
  • Raccord : Femelle ISO 7/1
  • Dn : 25
  • Kvs : 7.46 m³/h
  • Température max. 120 °C
  • Température min. -20 °C
  • Pression max 25 bars
  • Corps de vanne Laiton résistant à la dégalvanisation (CW602N CuZn36Pb2As)
  • Bille et aiguille Laiton résistant à la dégalvanisation (CW602N (chromé)
  • Poignée de vanne Polyamide (PA6.6 30%GF)
  • Joints en EPDM
  • Plage de débit l/h : 84-2170

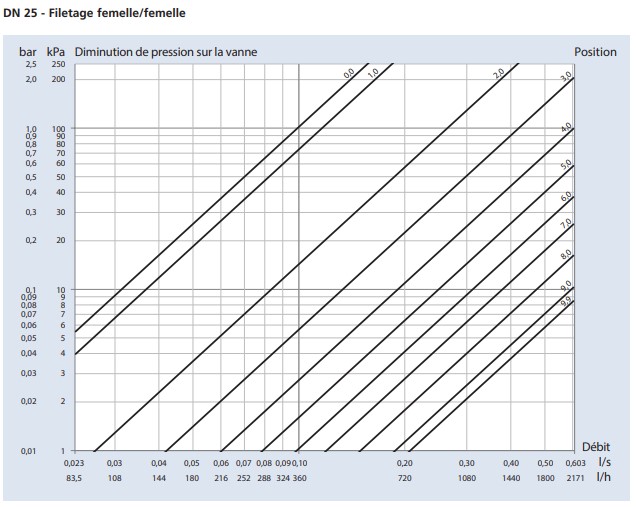

Schéma Débit / Pression :

Dimensions de la vanne :

  • A (mm) : 102
  • B (mm) : 112
  • C (mm) : 76
  • D (mm) : 80

Principe de fonctionnement de la vanne Nexus Valve Vertex
