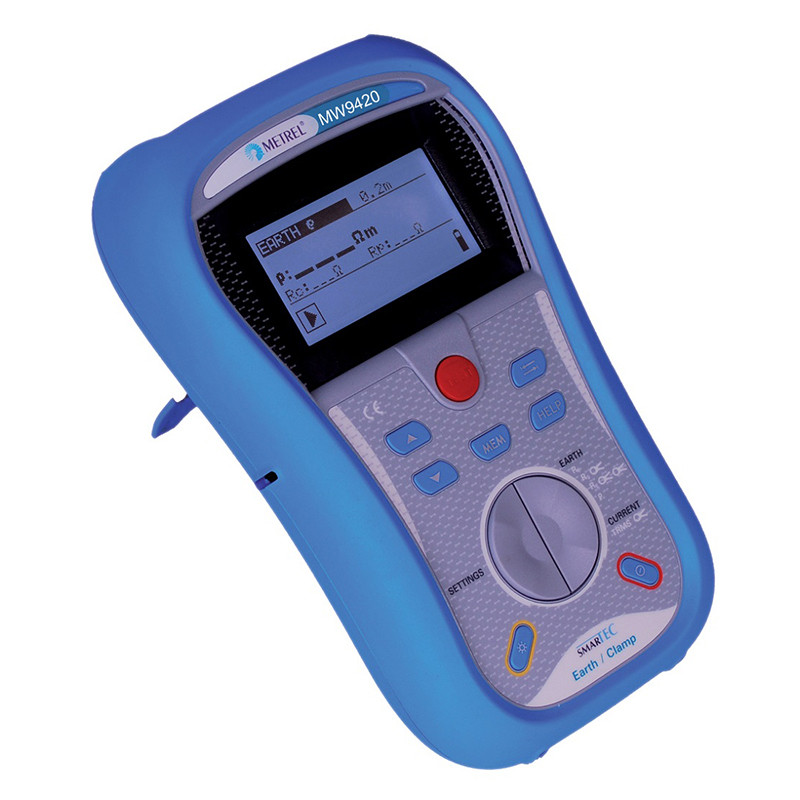

Mesureur de terre et résistivité des sols SEFRAM

Description du Mesureur de terre et résistivité des sols SEFRAM :

Description générale :

• Mesure de terre selon :
• - méthode standard: avec piquets
• - méthode sélective: avec une pince (en option)
• - méthode des 2 pinces (en option)
• Mesure des courants de fuite avec pince (en option)
• Mesure de résistivité des sols
• Nouveau concept de boitier compact et robuste
• Affichage LCD graphique
• Indication lumineuse "PASS" "FAIL"
• Alimentation par accumulateurs rechargeables (autonomie 20H)
• Support magnétique intégré pour travail "mains libres"
• Sécurité : 50V CAT IV
• Interfaces RS-232 et USB

Composition du mesureur MW9420 :

• Adaptateur secteur,
• 6 accus NiMh
• 4 piquets de terre
• 2 câbles de 4.5m (bleu et rouge)
• 2 câbles de 20m (vert et noir)
• Manuel d'utilisation

Caractéristiques techniques du testeur MW9320 de la marque SEFRAM :

Données techniques du testeur :

• Alimentation : 9V DC (6 piles 1,5V AA ou accumulateurs rechargeables)
• Autonomie : 20h, typique
• Entrée chargeur : 12 ± 10% / 400mA max
• Sécurité : 50V CAT IV
• Protection : double isolement (classe 2)
• Degré de pollution : 2
• Etanchéité : IP40
• Affichage : LCD matriciel (128 x 64), avec rétro-éclairage
• Température de fonctionnement : 0°C à 40°C
• Température de stockage : -10°C à +70°C

Résistance de terre (selon EN61557-5) - de 0,67Ω à 9999Ω

Mesure avec 2 piquets

• Gammes 20, 200, 2000 et 9999 ohms
• ±(3% + 3d) sur gammes 20, 200 ohms
• Précision ±(10% + 3d) sur gammes 9999 ohms
• ±(5% + 3d) sur gammes 2000 ohms
• Erreur additionnelle ±(5% + 10d) pour 3Veff. De bruit à 50Hz
• Tension en circuit ouvert < 40V AC, 125Hz
• Courant de court-circuit < 20mA

Mesure de résistivité des sols

• Mesure de résistivité des sols
• Gammes 100, 1000, 10k, 100k et >100k Ωm
• Précision idem mesure avec piquets
• Erreur additionnelle idem mesure avec piquets
• La méthode utilisée est celle de Werner avec une distance égale entre piquets
• ∆= 2 π x distance x R

Résistance de terre (selon EN61557-5) - de 0,67Ω à 9999Ω

• Gammes 100mA, 1000mA et 20A
• Précision de base ±(3% + 3d)
• Résistance de charge 100 ohms / courant max = 30mAeff.
• Type de pince Pince de fuite avec ratio 1000:1
• Fréquence 40Hz à 500Hz

Garantie : 1 an
