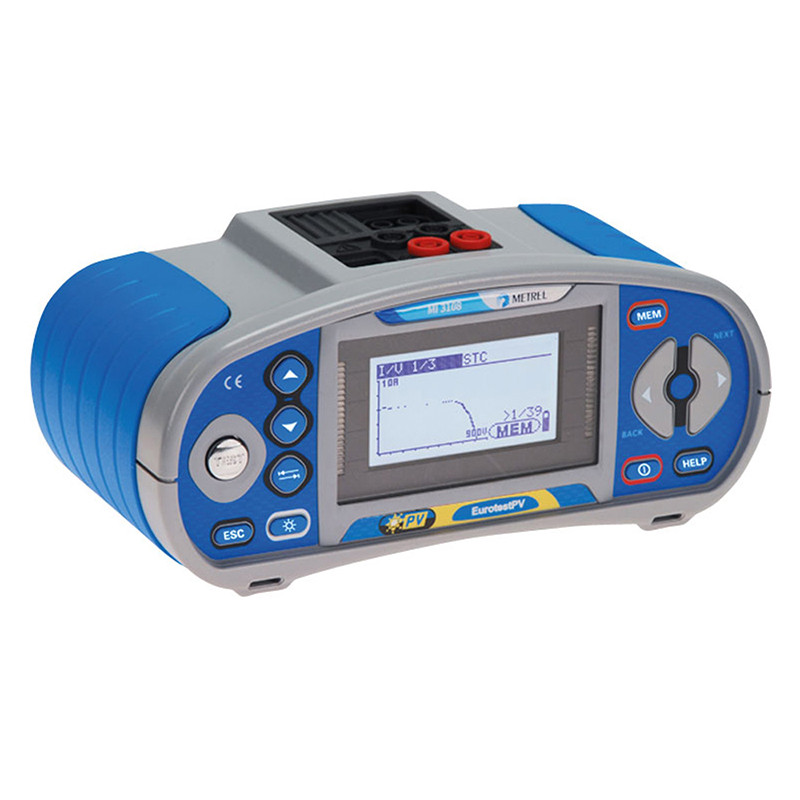

Contrôleur d'installations photovoltaïques et électriques SEFRAM

Description du contrôleur d'installations photovoltaïques et électriques SEFRAM :

Fonctions de mesure pour installations photovoltaïques :

• Mesures côté DC de l'installation PV :
• • Tension, courant, puissance
  • Uoc (tension en circuit ouvert) et Isc (courant de court-circuit)
  • Courbe I - U des modules PV et des chaînes
  • Irradiance
  • Température du module
• Mesures côté AC de l'installation PV :
• • Tension, courant, puissance
  • Efficacité du module PV, onduleur, calcul du système PV

Fonctions de mesure pour installations électriques :

• Résistance d'isolement
• Continuité des conducteurs PE
• Impédance de ligne
• Impédance de boucle de terre (sans déclenchement des DDR)
• Test des DDR (type AC, A et B)
• Résistance de terre
• Mesure de courant
• Tension TRMS, fréquence, ordre des phases
• Puissance, énergie, harmoniques

Composition du MI3108PS :

• Sacoche de transport
• Cordon de test 2P+T
• Cordon de test universel
• Pointes de touche rouge, verte, noire, bleue
• Pinces crocodile rouge, verte, noire, bleue
• Sonde PV
• Adaptateurs MC3 / MC4
• Batteries (x2)
• Pince de courant AC/DC 300A
• Capteur d'irradiation
• Capteur de température
• Cordon USB
• Cordon RS232 - PS2
• Adaptateur Secteur
• Sangles
• Module Déporté
• Pointe de touche active
• Logiciel Eurolink PRO Plus

Caractéristiques techniques du testeur MI3108PS de la marque SEFRAM :

Données techniques du contrôleur :

• Affichage : Ecran LCD avec rétro-éclairage 128 x 64 points
• Alimentation : 6 x 1.2 V Batteries NiMH, type AA
• Catégorie de protection : CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
• Communication : RS232 et USB

Dimensions :

• Unité principale : 230 x 103 x 115 mm
• Module déporté : 140 x 230 x 80 mm
• Poids : 1.3 kg et 1 kg

Garantie : 1 an

Présentation du contrôleur d'installations SEFRAM
