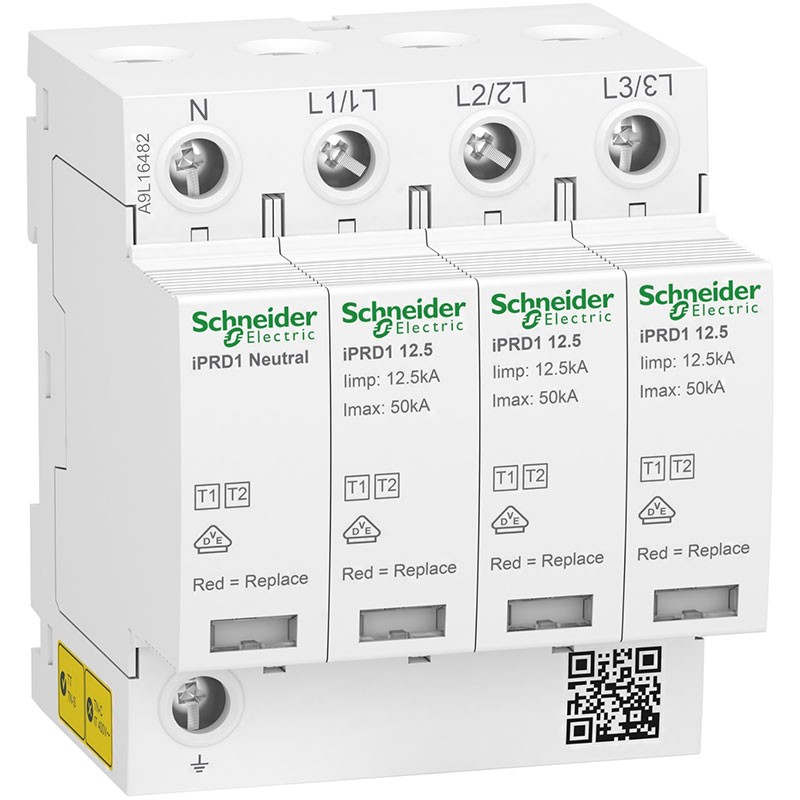

Parafoudre Acti9 Schneider - 12,5 r - 3 P+N - iPRD1

Référence : A9L16482 Schneider Electric EAN : 3606481490223
Schneider Electric

Photo(s) non contractuelle(s)

Conçu pour la sécurisation des circuits électriques du logement, le parafoudre protège les équipements électriques contre les surtensions engendrées par la foudre.

  • 3P + N
  • 12,5 r
  • MOV + GDT
  • Rail DIN

219,48€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 220 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Parafoudre Acti9 Schneider - 12,5 r - 3 P+N - iPRD1

Parafoudre Acti9 Schneider - 12,5 r - 3 P+N - iPRD1

219,48€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
Schneider Electric
Réf. A9XPH112
Expédition sous 1 à 2 semaines après commande
Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
5,00€ ttc
ajouter au panier
_
+
Documents et notices

Fiche Schneider - A9L16482

Voir le document

Notice Schneider - A9L16482

Voir le document
Caractéristiques

Nombre de pas de 9mm

8

Utilisation

Tertiaire

Destination

Tertiaire

Nombre de pôles

3P

Description

Description du parafoudre Acti9 Schneider - 12,5 r - 3 P+N - iPRD1 - A9L16482:

Données générales du parafoudre Acti9 :

  • Gamme de produits : IPRD1
  • Type de produit ou de composant : Parafoudre
  • Nom abrégé d'appareil : IPRD1 12.5r
  • Description des pôles : 3P + N
  • Signalisation à distance : Avec
  • Composition de contacts de signalisation : 1 SD (1 C/O)
  • Type de parafoudre : Réseau de distribution électrique
  • Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires du parafoudre Schneider :

Caractéristiques techniques du parafoudre Schneider :

  • Classe de parafoudre : Type 1 + 2
  • Technologie du parafoudre : MOV + GDT
  • [ue] tension assignée d'emploi :
    • 230 V (+/- 10 %) AC 50 Hz
    • 400 V (+/- 10 %) AC 50 Hz
  • Courant nominal de décharge :
    • Mode commun : 25 kA N/PE
    • Mode différentiel : 25 kA L/N
  • Courant de décharge maximal : 50 kA
  • [iimp] courant de choc :
    • Mode commun : 50 kA N/PE 25 As
    • Mode différentiel : 12,5 kA L/N 6.25 As
  • [uc] tension maximale de service permanent :
    • Mode commun : 350 V N/PE
    • Mode différentiel : 350 V L/N
  • [up] niveau de protection en tension :
    • 1,5 kV type 1 mode commun N/PE
    • 1,5 kV type 1 mode différentiel L/N
  • [if] courant de suite : 0,1 kA mode commun N/PE
  • Type de sectionneur :
    • Fusible à associer gG 160 A 120 kA standard
    • Disjoncteur associé Compact NSX160E 80 A 25 kA standard
  • Signalisation locale :
    • Blanc indicateur mécanique pour en fonctionnement
    • Rouge indicateur mécanique pour end of life
  • Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
  • Courant de sortie signalisation : 1,5 A
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Pas de 9 mm : 8
  • Dimensions :
    • Hauteur : 89,5 mm
    • Largeur : 72 mm
    • Profondeur : 74 mm
  • Couleur : Blanc ( RAL 9003 )
  • Matière : PA6
  • Temps de réponse : <= 25 ns
  • Mode de raccordement :
    • Borne du type à cage dessous 2.5...35 mm²
    • Borne du type à cage partie supérieure 2.5...35 mm²
  • Couple de serrage : 3.5 N.m

Garantie : 18 mois

+
✕
