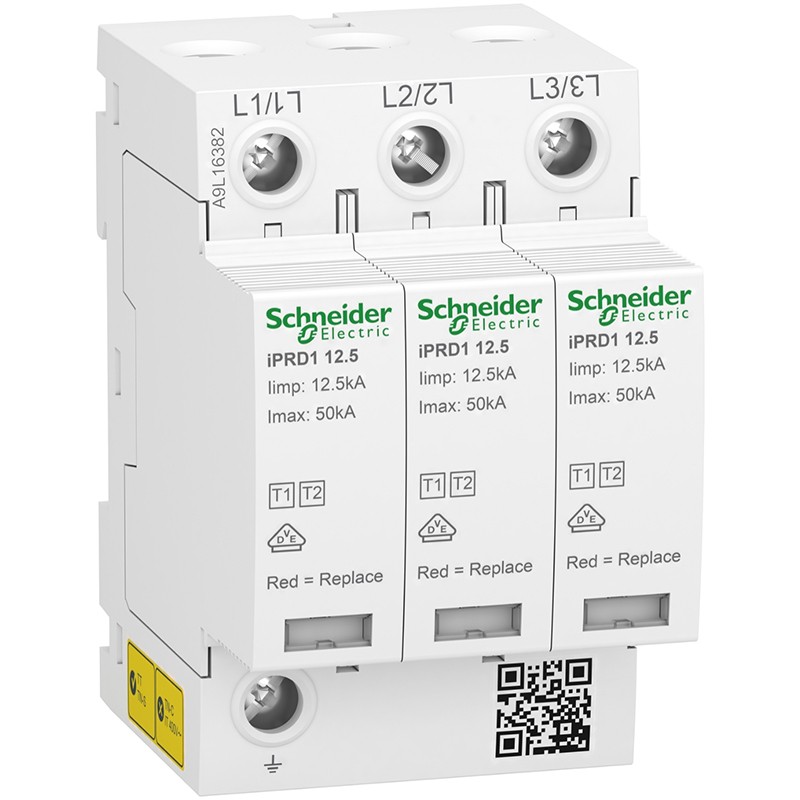

Parafoudre Acti9 Schneider Electric - 12.5 r - 3 P - iPRD1 - 350V

Description du parafoudre Acti9 Schneider Electric - 12.5 r - 3 P - iPRD1 - 350V - A9L16382 :

Données générales du parafoudre Acti9 :

• Gamme de produits : IPRD1
• Type de produit ou de composant : Parafoudre
• Nom abrégé d'appareil : IPRD1 12,5r
• Description des pôles : 3P
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-C

Caractéristiques complémentaires du parafoudre Schneider Electric :

Caractéristiques techniques du parafoudre Schneider Electric :

• Classe de parafoudre : Type 1 + 2
• Technologie du parafoudre : MOV + GDT
• [ue] tension assignée d'emploi :
  • 230 V (+/- 10 %) AC 50 Hz
  • 400 V (+/- 10 %) AC 50 Hz
• Courant nominal de décharge : Mode commun : 20 kA L/PE
• Courant de décharge maximal : 50 kA
• [iimp] courant de choc : Mode commun : 12,5 kA L/PE 6,25 As
• [uc] tension maximale de service permanent : Mode commun : 350 V L/PE
• [up] niveau de protection en tension : 1,5 kV type 1 mode commun L/PE
• Type de sectionneur :
  • Fusible à associer gG 160 A 120 kA standard
  • Disjoncteur associé Compact NSX160E 80 A 25 kA standard
• Signalisation locale :
  • Blanc indicateur mécanique pour en fonctionnement
  • Rouge indicateur mécanique pour fin de vie
• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
• Courant de sortie signalisation : 1,5 A
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 6
• Dimensions :
  • Hauteur : 89,5 mm
  • Largeur : 54 mm
  • Profondeur : 74 mm
• Couleur : Blanc ( RAL 9003 )
• Matière : PA6
• Temps de réponse : <= 25 ns
• Mode de raccordement :
  • Borne du type à cage dessous 2.5...35 mm²
  • Borne du type à cage partie supérieure 2.5...35 mm²
• Couple de serrage : 3.5 N.m

Garantie : 18 mois
