Pack Gelbox et 3 mini-bornes d'installation universelles Wago - Séries 221- 2 Conducteurs - Taille 3

Description du pack Gelbox et 3 mini-bornes d'installation universelles Wago - Séries 221- 207-1433/612 :

Description du gelbox avec borne d'installation :

• Installation rapide sur site et connexions ré-accessibles
• Sans silicon
• Sans étiquette

Installation facile et rapide du gelbox Wago :

• Design compact et peu encombrant
• Gain de place dans la boîte de jonction : plusieurs connecteurs peuvent être utilisés dans une seule Gelbox
• Facile à utiliser grâce à une conception innovante
• Prolongez facilement les circuits - grâce à une ré-accessibilité rapide
• Gain de temps grâce à la mise en service directe, aucun mélange ni durcissement de la masse de gel n’est nécessaire
• Toujours prêt à l’emploi grâce à des boîtes remplies de gel qui peuvent être stockées indéfiniment

Installation rapide et facile du Gelbox Wago

Applications du boîtier Gelbox :

• Le système complet composé Gelbox avec bornes WAGO 221/2273 a été soumis aux tests VDE *
• Une protection optimale lorsque la Gelbox est utilisée uniquement avec des bornes séries 221/2273
• Niveau de protection IPX8 contre l’humidité et l’infiltration d’eau
• Gel de qualité Cellpack sans étiquette
• Stabilité grâce à un boîtier robuste
• Aucun risque de dommage pour les conducteurs grâce au rebord flexible étanche
• Peut être utilisé dans toutes les branches de l’industrie grâce au gel sans silicone
• Utilisable pour les basses tensions avec un boîtier supplémentaire (double isolation)

Avantages du Gelbox

Caractéristiques techniques de la dérivation avec gel Taille 3 et mini-bornes 2 conducteurs :

Caractéristiques du gelbox taille 3 :

• Couleur : gris
• Matériau : polyproylène
• Taille 3
• Série 221
• Température ambiante (fonctionnement) : -55 … 85 °C
• Température ambiante (stockage) : 0 … 40 °C
• Connecteurs max : 6mm²
• Convient pour un stockage infini car le gel ne contient aucune substance dangereuse selon CLP
• Tension de tenue aux chocs : 2,5 kV
• Résistance d’isolement : 5 MΩ

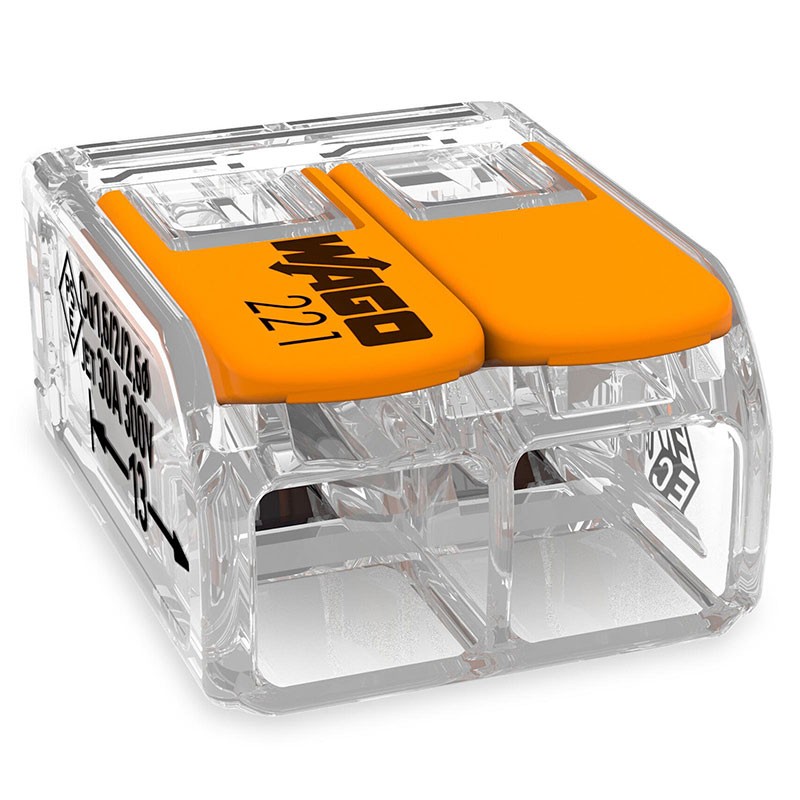

Caractéristiques de la mini-borne d'installation :

• Température d'utilisation continue : max 105°C
• Température ambiante de fonctionnement : max 85°C
• Conforme à la directive RoHS
• 2 conducteurs
• Tous types de conducteurs
• Câblage latéral
• Type de connexion : CAGE CLAMP®
• Longueur de dénudage : 11 mm
• Tension de référence : 450V
• Courant : 41 A
• Sections [mm²] conducteurs souples : 0.5 à 6 mm²
• Sections [mm²] conducteurs rigides et semi-rigides : 0.5 à 6 mm²

Connecteur rapide nouvelle génération compact et à leviers Wago

Dimensions :

• Gelbox :
  • Largeur : 40.1 mm
  • Hauteur : 21.3 mm
  • Profondeur : 57 mm
• Mini-borne :
  • Hauteur : 10,1 mm
  • Largeur : 16 mm
  • Profondeur : 21,1 mm

Normes et certifications :

• IPX8
