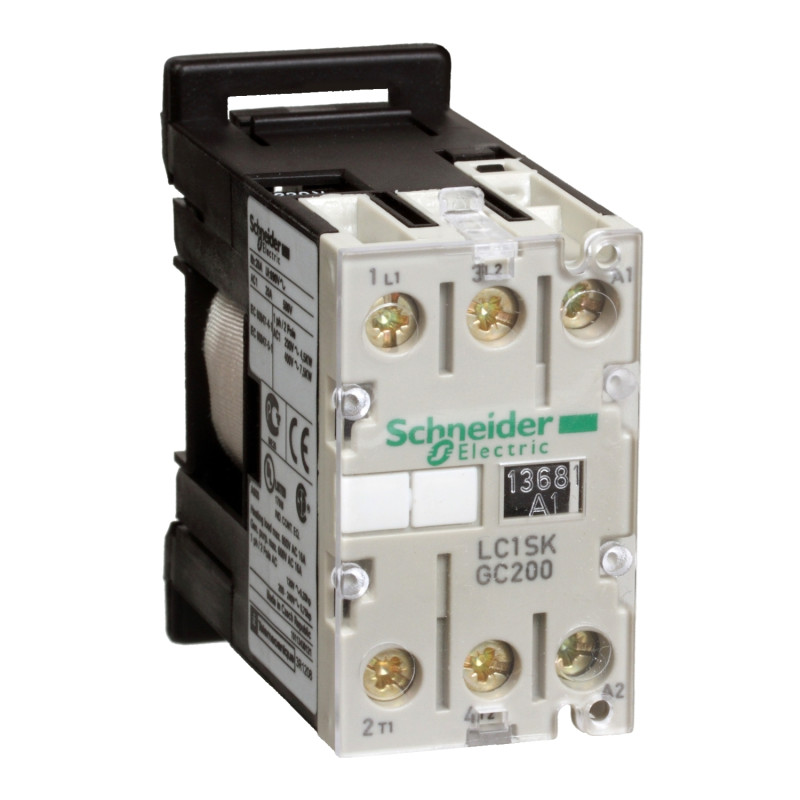

Contacteur TeSys LC1SK Schneider Electric - 2P - AC-3 - 5A - Bobine 230Vca

Données techniques :

• Courant assigné d'emploi :
  - 5 A at = 400 V CA AC-3
  - 20 A (at <50 °C) CA AC-1
• Tension assignée d'emploi : Circuit de puissance: 690 V CA 2 phases
• Type de circuit de commande : CC à 2 phases
• Tension circuit de commande : 230 V CA 2 phases
• Courant thermique conventionnel : 20 A (à 55 °C) pour circuit de puissance
• Pouvoir nominal d'enclenchement Irms :
  - 50 A CA conformément à NF C 63-110
  - 50 A CA conformément à CEI 60947
• Pouvoir assigné de coupure :
  - 40 A à = 400 V conformément à NF C 63-110
  - 40 A à = 400 V conformément à CEI 60947
• Courant assigné de courte durée admissible : 40 A 55 °C for circuit de puissance
• Calibre du fusible à associer : 20 A gI à = 440 V pour circuit de puissance
• Impédance moyenne : 4 mOhm - Ith 20 A CA pour circuit de puissance
• Tension assignée d'isolement :
  - Circuit de puissance: 690 V se conformer à BS 5424
  - Circuit de puissance: 690 V se conformer à CEI 60947
  - Circuit de puissance: 690 V se conformer à UL 508
  - Circuit de puissance: 690 V se conformer à VDE 0110 gr C
  - Circuit de puissance: 690 V se conformer à CSA C22.2 No 158
• Mode de raccordement :
  - Connecteur 1 câble(s) 1,5…6 mm²rigide
  - Connecteur 2 câble(s) 1,5…4 mm²rigide
  - Connecteur 1 câble(s) 0,5…6 mm²rigide sans extrémité de câble
  - Connecteur 2 câble(s) 0,35…2,5 mm²rigide sans extrémité de câble
  - Connecteur 1 câble(s) 0,35…6 mm²rigide avec extrémité de câble
  - Connecteur 2 câble(s) 0,35…1,5 mm²rigide avec extrémité de câble
• Couple de serrage : Circuit de puissance :0,8 N.m - sur connecteur - avec tournevis 24 V
• Temps de fonctionnement :
  - 6…8 ms désexcitation bobine + ouverture "F"
  - 7…14 ms excitation bobine + fermeture "F"
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande maxi : 1200 cyc/h
• Plage de tension du circuit de commande :
  - Opérationnel: 0,85…1,1 Uc à 50 Hz (à <55 °C)
  - Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <55 °C)
• Puissance d'appel en VA : 16 VA 2 phases (à 20 °C)
• Consommation moyenne au maintien en VA : 4,2 VA 2 phases (at 20 °C)
• Dissipation thermique : 1,4 W à 2 phases

Dimensions :

• Hauteur : 56 mm
• Largeur : 27 mm
• Profondeur : 55,5 mm
• Poids : 0,132 kg

Conformité et protection :

• IP30
• Normes :
  - EN/CEI 60947-4-1
  - UL 60947-4-1
  - CSA C22.2 No 60947-4-1
• Certifications du produit :
  - CCC
  - CSA
  - UKCA
  - EAC

Garantie 18 mois
