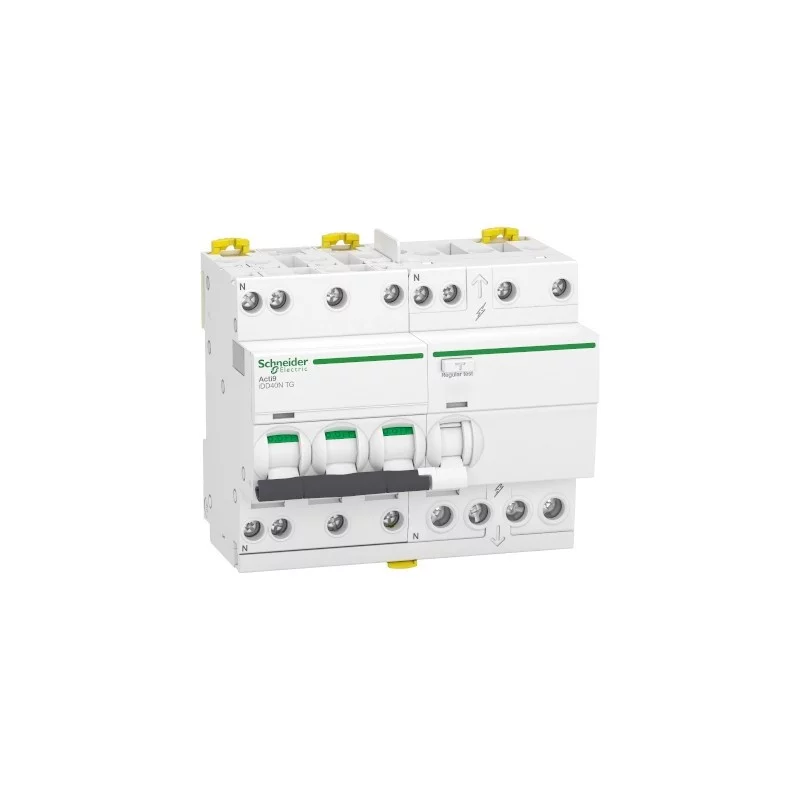

Disjoncteur différentiel 25A - iDD40N Acti9 - 10kA - courbe C - 3P+N - 300mA

Commander le disjoncteur différentiel Acti9 25A 3P+N de Schneider Electric - A9DV7725

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Sensibilité du différentiel : 300mA
• Temporisation instantané
• Type AC
• Protection différentiel intégré

Caractéristiques du disjoncteur différentiel 25A Acti9 Schneider Electric - A9DV7725

Données techniques du disjoncteur 25A :

• Calibre : 25A
• Tension : 400 V
• Encliquetable
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 3P+N
• Pouvoir de coupure :
  • 6000 A - EN 60898-1
  • 10 kA - EN 60947-2

Dimensions :

• Hauteur : 91 mm
• Largeur : 108 mm
• Profondeur : 73 mm
• Nombre de pas de 9 mm : 12
• Poids : 580 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Découvrez le système Acti9 iDD40N de Schneider Electric

Voici quelques exemples pour bien choisir le calibre du disjoncteur différentiel Acti9 iDD40N :

Le calibre du disjoncteur différentiel se choisit en fonction du circuit électrique alimenté.

• 10A ou 16A pour un circuit d'éclairage.
• 16A ou 20A pour un circuit de prise électrique.
• 20A pour un circuit spécialisé avec une puissance maximale de 4600 W.
• 32A pour un circuit spécialisé avec une puissance maximale de 7360 W.
• 40A pour un circuit spécialisé avec une puissance maximale de 9200 W.

C'est le même principe que lors du dimensionnement du tableau électrique où les disjoncteurs sont choisis en fonction du circuit d'alimenté.
