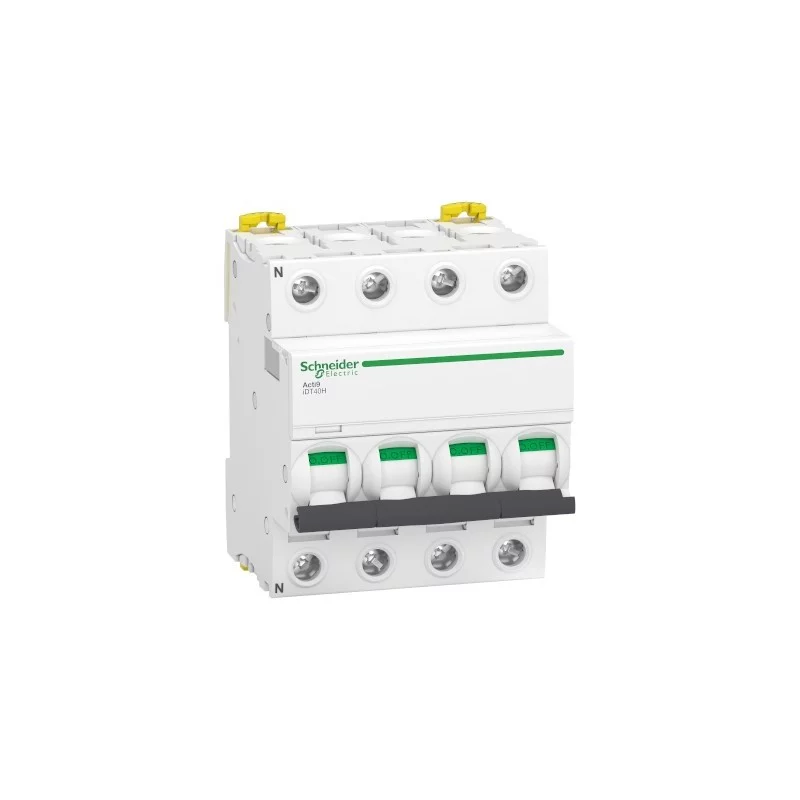

Disjoncteur 40A - iDT40H Acti9 - 15kA - courbe C - 4P

Description du disjoncteur Acti9 40A 4P Schneider Electric - A9P26440

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Connexion auto par le haut
• Connexion à vis par le bas

Caractéristiques du disjoncteur 40A Acti9 Schneider Electric - A9P26440

Données techniques du disjoncteur 40A :

• Calibre : 40A
• Tension : 400 V
• Encliquetable
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 4P
• Pouvoir de coupure :
  • 10000A - EN 60898-1
  • 15 kA - EN 60947-2

Dimensions :

• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 74 mm
• Nombre de pas de 9 mm : 8
• Poids : 345 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Découvrez le système Acti9 iDT40N de Schneider Electric

Voici quelques exemples pour bien choisir le calibre du disjoncteur Acti9 iDT40H :

Le calibre du disjoncteur différentiel se choisit en fonction du circuit électrique alimenté.

• 10A ou 16A pour un circuit d'éclairage.
• 16A ou 20A pour un circuit de prise électrique.
• 20A pour un circuit spécialisé avec une puissance maximale de 4600 W.
• 32A pour un circuit spécialisé avec une puissance maximale de 7360 W.
• 40A pour un circuit spécialisé avec une puissance maximale de 9200 W.

C'est le même principe que lors du dimensionnement du tableau électrique où les disjoncteurs sont choisis en fonction du circuit d'alimenté.
