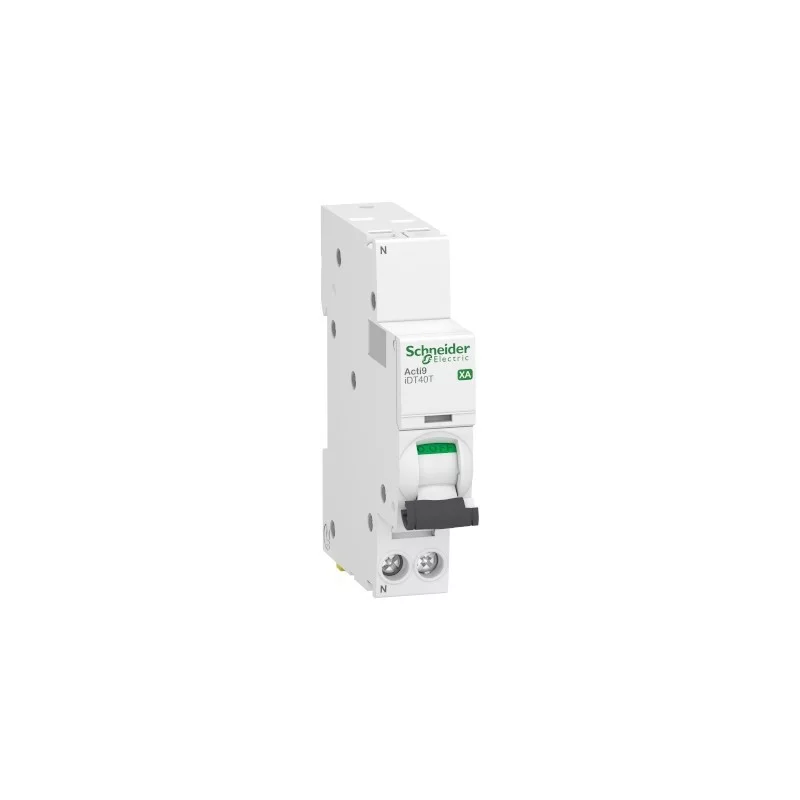

Disjoncteur 25A - iDT40T XA Acti9 - 6kA - courbe C - 1P+N

Description du disjoncteur Acti9 25A 1P+N Schneider Electric - A9PA2625

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Position du pôle neutre : Gauche
• Disjoncteur encliquetable sur Rail DIN
• Connexion par le haut automatique
• Connexion par le bas à vis

Caractéristiques du disjoncteur 25A Acti9 Schneider Electric - A9PA2625

Données techniques du disjoncteur 25A :

• Calibre : 25A
• Tension : 230 V
• Encliquetable
• Courbe C
• 1P+N
• Pouvoir de coupure :
  • 4500A - EN 60898-1
  • 6 kA - EN 60947-2

Dimensions :

• Hauteur : 85 mm
• Largeur : 18 mm
• Profondeur : 74 mm
• Nombre de pas de 9 mm : 2
• Poids : 115 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Découvrez le système Acti9 iDT40T XA

Voici quelques exemples pour bien choisir le calibre du disjoncteur Acti9 iDT40T XA

Le calibre du disjoncteur différentiel se choisit en fonction du circuit électrique alimenté.

• 10A ou 16A pour un circuit d'éclairage.
• 16A ou 20A pour un circuit de prise électrique.
• 20A pour un circuit spécialisé avec une puissance maximale de 4600 W.
• 32A pour un circuit spécialisé avec une puissance maximale de 7360 W.
• 40A pour un circuit spécialisé avec une puissance maximale de 9200 W.

C'est le même principe que lors du dimensionnement du tableau électrique où les disjoncteurs sont choisis en fonction du circuit d'alimenté.
