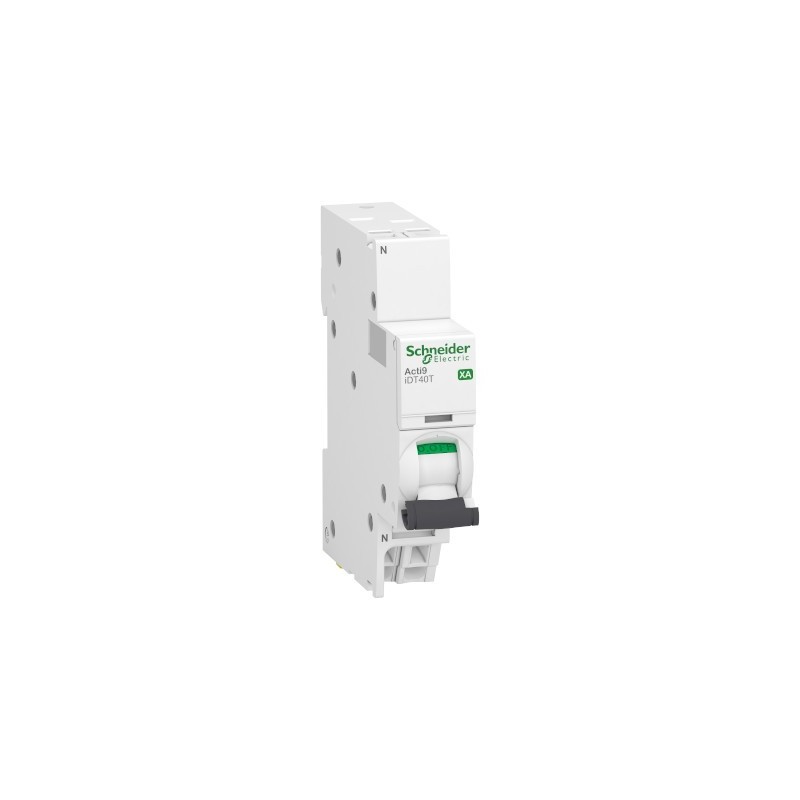

Disjoncteur 6A - iDT40T XA Acti9 - 6kA - courbe C - 1P+N

Référence : A9PA2606 Schneider Electric EAN : 3606489568108

Photo(s) non contractuelle(s)

Le disjoncteur Schneider Acti9 protège vos lignes contre les courants électriques de surcharges et les courts circuits.

  • 6 A
  • 230 V
  • Courbe C
  • 1P+N
  • Pouvoir de coupure : 6 kA
  • Connexion borne auto par le haut
  • Connexion borne auto par le bas
  • 2 pas de 9 mm
  • Garantie : 1,5 ans

25,51€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 26 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Discjoncteur 6A pour la protection de vos circuits électriques en courbe C avec une connexion de bornes automatique par Schneider Electric.

Disjoncteur 6A - iDT40T XA Acti9 - 6kA - courbe C - 1P+N

Disjoncteur 6A - iDT40T XA Acti9 - 6kA - courbe C - 1P+N

25,51€ ttc
ajouter au panier
_
+

Produits complémentaires

Dispositif de cadenassage Acti9 - Frontal - Lot de 10 - Compatible disjoncteurs
Schneider Electric
Réf. A9A26970
Expédition sous 1 à 2 semaines après commande
Dispositif de cadenassage Acti9 - Frontal - Lot de 10 - Compatible...
12,00€ ttc
ajouter au panier
_
+
Acti9 - Verrou - Haut - Bas - Lot de 10
Schneider Electric
Réf. A9A27052
Expédition sous 1 à 2 semaines après commande
Acti9 - Verrou - Haut - Bas - Lot de 10
2,17€ ttc
ajouter au panier
_
+
Lot de 5 intercalaires Acti9 - 9mm - Pour disjoncteur
Schneider Electric
Réf. A9A27062
Expédition sous 1 à 2 semaines après commande
Lot de 5 intercalaires Acti9 - 9mm - Pour disjoncteur
18,52€ ttc
ajouter au panier
_
+
Lot de 40 embouts 1P+N - Latéraux - IP20
Schneider Electric
Réf. A9X21094
Expédition sous 24-72h
Lot de 40 embouts 1P+N - Latéraux - IP20
16,10€ ttc
ajouter au panier
_
+
Bloc différentiel 40A - Vigi iDT40 -Départ - 30 mA - Type AC - 1P+N
Schneider Electric
Réf. A9Y62640
Expédition sous 24-72h
Bloc différentiel 40A - Vigi iDT40 -Départ - 30 mA - Type AC - 1P+N
98,92€ ttc
ajouter au panier
_
+
Documents et notices

A9PA2606 | Schneider FT

Fiche technique du disjoncteur 6A gamme Acti9 par Schneider Electric - A9PA2606

Voir le document
Caractéristiques

Garantie

1.5 an

Nombre de pas de 9mm

2

Pouvoir de coupure

6 kA

Destination

Tertiaire

Nombre de pôles

Ph+N

Intensité (Ampérage)

6

Courbe

C

Type de raccordement

Peignable à vis

Bornes

Auto

Description

Description du disjoncteur Acti9 6A 1P+N Schneider Electric - A9PA2606

Description du disjoncteur :

  • Déclencheur thermique-magnétique
  • Position du pôle neutre : Gauche
  • Disjoncteur encliquetable sur Rail DIN
  • Connexion par le haut automatique
  • Connexion par le bas à vis

Caractéristiques du disjoncteur 6A Acti9 Schneider Electric - A9PA2606

Données techniques du disjoncteur 6A :

  • Calibre : 6A
  • Tension : 230 V
  • Encliquetable
  • Courbe C
  • 1P+N
  • Pouvoir de coupure :
    • 4500A - EN 60898-1
    • 6 kA - EN 60947-2

Dimensions :

  • Hauteur : 85 mm
  • Largeur : 18 mm
  • Profondeur : 74 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 115 g

Conformité et protection :

  • NF

Garantie : 1,5 ans

A découvrir le système Acti9 iDT40T XA


Pourquoi utiliser les disjoncteurs courbe D au lieu de la courbe C de la gamme Acti9 iDT40N ?

Car le disjoncteur courbe D accepte les appels de courant sur une courte période, ce que ne fait pas le disjoncteur courbe C.

Par exemple :

Prenons le moteur d'une climatisation. Celui ci est protégé par un disjoncteur d'intensité nominale 20A. A la mise en marche, il y a une forte demande de courant qui dépasse ces 20A - par exemple 32A sur un temps très court ( quelques millisecondes).

Si le disjoncteur installé est un disjoncteur courbe C, il jouera immédiatement sont rôle et coupera l'alimentation de la climatisation (qui ne pourra pas démarrer et qui ne fonctionnera pas).

Le disjoncteur courbe D, acceptera momentanément cette demande plus importante de courant et permettra à la climatisation de fonctionner. Evidement, si la demande est trop importante sur le temps, il disjonctera également.
