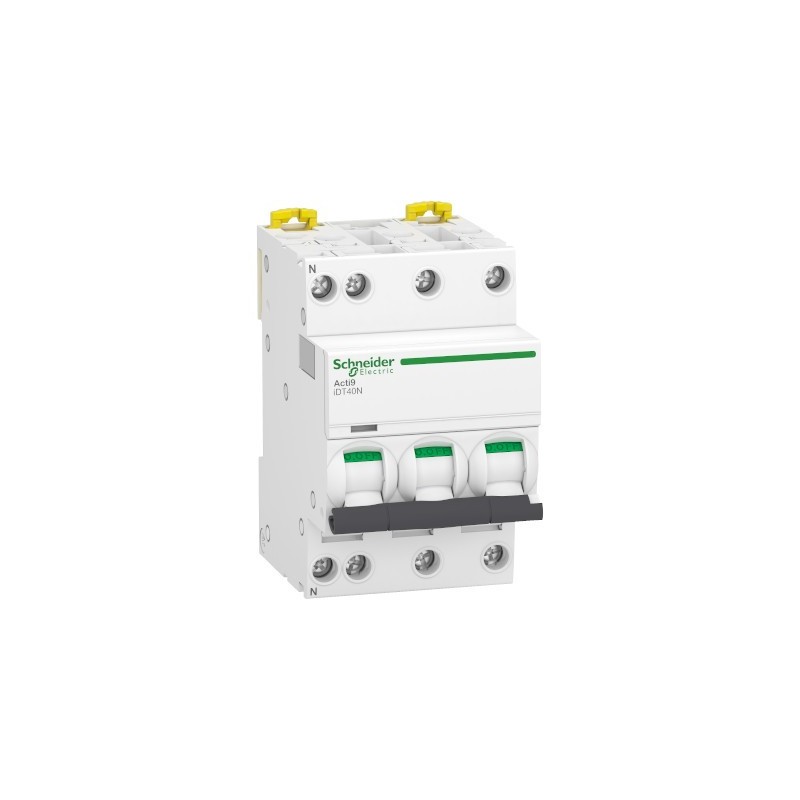

Disjoncteur 16A - iDT40N Acti9 - 10kA - courbe C - 3P+N

Référence : A9P24716 Schneider Electric EAN : 3606481382061
Schneider Electric

Photo(s) non contractuelle(s)

Disjoncteur 16A Schneider Electric gamme Acti9 iDT40N - A9P24716

Le disjoncteur Schneider Acti9 protège vos lignes contre les courants électriques de surcharges et les courts circuits.

  • 16 A
  • 400 V
  • Courbe C
  • 3P+N
  • Pouvoir de coupure : 10 kA
  • 6 pas de 9 mm
  • Garantie : 1,5 ans

71,80€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 72 DomoPoints

Discjoncteur 16A pour la protection de vos circuits électriques en courbe C par Schneider Electric.

Disjoncteur 16A - iDT40N Acti9 - 10kA - courbe C - 3P+N

Disjoncteur 16A - iDT40N Acti9 - 10kA - courbe C - 3P+N

71,80€ ttc
ajouter au panier
_
+

Produits complémentaires

Lot de 4 connecteurs Acti9 - Séparateurs de phases - 3P+N
Schneider Electric
Réf. A9XPCM04
Expédition sous 24-72h
2
Lot de 4 connecteurs Acti9 - Séparateurs de phases - 3P+N
8,96€ ttc
ajouter au panier
_
+
Dispositif de cadenassage Acti9 - Frontal - Lot de 10 - Compatible disjoncteurs
Schneider Electric
Réf. A9A26970
Expédition sous 1 à 2 semaines après commande
Dispositif de cadenassage Acti9 - Frontal - Lot de 10 - Compatible...
12,00€ ttc
ajouter au panier
_
+
Acti9 - Verrou - Haut - Bas - Lot de 10
Schneider Electric
Réf. A9A27052
Expédition sous 1 à 2 semaines après commande
Acti9 - Verrou - Haut - Bas - Lot de 10
2,17€ ttc
ajouter au panier
_
+
Lot de 5 intercalaires Acti9 - 9mm - Pour disjoncteur
Schneider Electric
Réf. A9A27062
Expédition sous 1 à 2 semaines après commande
Lot de 5 intercalaires Acti9 - 9mm - Pour disjoncteur
15,50€ ttc
ajouter au panier
_
+
Lot de 40 embouts 3P+N - Latéraux - IP20
Schneider Electric
Réf. A9X21095
Expédition sous 1 à 2 semaines après commande
Lot de 40 embouts 3P+N - Latéraux - IP20
11,14€ ttc
ajouter au panier
_
+
Bloc différentiel 40A - Vigi iTG40 - 30mA - Type Asi - 3P+N
Schneider Electric
Réf. A9Y14740
Expédition sous 1 à 2 semaines après commande
Bloc différentiel 40A - Vigi iTG40 - 30mA - Type Asi - 3P+N
208,21€ ttc
ajouter au panier
_
+
Bloc différentiel 40A - Vigi iTG40 - 30mA - Type AC - 3P+N
Schneider Electric
Réf. A9Y12740
Expédition sous 24-72h
1
Bloc différentiel 40A - Vigi iTG40 - 30mA - Type AC - 3P+N
169,15€ ttc
ajouter au panier
_
+
Documents et notices

A9P24716 | Schneider FT

Fiche technique du disjoncteur 16A gamme iDT40N Acti9 de Schneider Electric - A9P24716

Voir le document
Caractéristiques

Garantie

1.5 an

Pouvoir de coupure

10 kA

Nombre de pôles

3P+N

Intensité (Ampérage)

16

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur Acti9 16A 3P+N Schneider Electric - A9P24716

Description du disjoncteur :

  • Déclencheur thermique-magnétique
  • Neutre positionné à gauche
  • Disjoncteur encliquetable sur Rail DIN
  • Peignable
  • Connexion à vis

Produits complémentaires :

  • Peigne 3P+N

Caractéristiques du disjoncteur 16A Acti9 Schneider Electric - A9P24716

Données techniques du disjoncteur 16A :

  • Calibre : 16A
  • Tension : 400 V
  • Encliquetable
  • Courbe C
  • 3P+N
  • Pouvoir de coupure :
    • 6000A - EN 60898-1
    • 10 kA - EN 60947-2

Dimensions :

  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 74 mm
  • Nombre de pas de 9 mm : 6
  • Poids : 345 g

Conformité et protection :

  • NF

Garantie : 1,5 ans

Pésentation du système Acti9 iDT40N

Pourquoi utiliser les disjoncteurs courbe D au lieu de la courbe C de la gamme Acti9 iDT40N ?

Car le disjoncteur courbe D accepte les appels de courant sur une courte période, ce que ne fait pas le disjoncteur courbe C.

Par exemple :

Prenons le moteur d'une climatisation. Celui ci est protégé par un disjoncteur d'intensité nominale 20A. A la mise en marche, il y a une forte demande de courant qui dépasse ces 20A - par exemple 32A sur un temps très court ( quelques millisecondes).

Si le disjoncteur installé est un disjoncteur courbe C, il jouera immédiatement sont rôle et coupera l'alimentation de la climatisation (qui ne pourra pas démarrer et qui ne fonctionnera pas).

Le disjoncteur courbe D, acceptera momentanément cette demande plus importante de courant et permettra à la climatisation de fonctionner. Evidement, si la demande est trop importante sur le temps, il disjonctera également.
