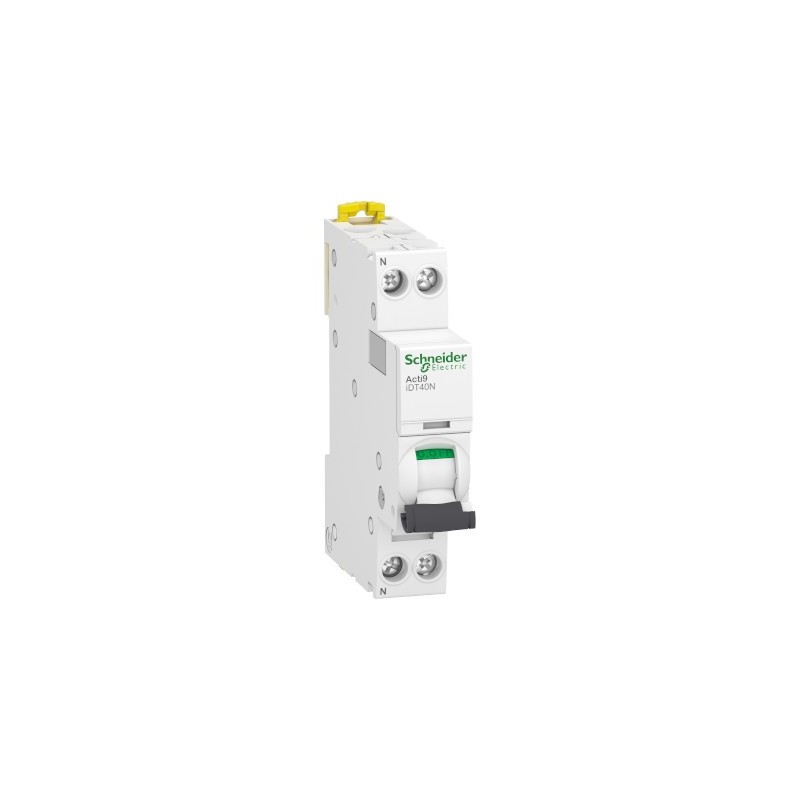

Disjoncteur 6A - iDT40N Acti9 - 10kA - Courbe C - 1P+N

Commander le disjoncteur 6A courbe C de Schneider electric - A9P24606

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Peignable
• Connexion à vis
• Blanc

Caractéristiques du disjoncteur 6A Acti9 de Schneider electric - A9P24606

Données techniques du disjoncteur 6A :

• Calibre : 6A
• Tension : 230 V
• Encliquetable
• Peignable
• Type de commande par maneton
• Courbe C
• 1P+N
• Pouvoir de coupure :
  • 6000A - EN 60898-1
  • 10 kA - EN 60947-2

Dimensions :

• Hauteur : 85 mm
• Largeur : 18 mm
• Profondeur : 74 mm
• Nombre de pas de 9 mm : 2
• Poids : 120 g

Conformité et protection :

• NF

Garantie : 18 mois

A découvrir le système Acti9 iDT40N

Pourquoi utiliser les disjoncteurs courbe D au lieu de la courbe C de la gamme Acti9 iDT40N ?

Car le disjoncteur courbe D accepte les appels de courant sur une courte période, ce que ne fait pas le disjoncteur courbe C.

Par exemple :

Prenons le moteur d'une climatisation. Celui ci est protégé par un disjoncteur d'intensité nominale 20A. A la mise en marche, il y a une forte demande de courant qui dépasse ces 20A - par exemple 32A sur un temps très court ( quelques millisecondes).

Si le disjoncteur installé est un disjoncteur courbe C, il jouera immédiatement sont rôle et coupera l'alimentation de la climatisation (qui ne pourra pas démarrer et qui ne fonctionnera pas).

Le disjoncteur courbe D, acceptera momentanément cette demande plus importante de courant et permettra à la climatisation de fonctionner. Evidement, si la demande est trop importante sur le temps, il disjonctera également.
