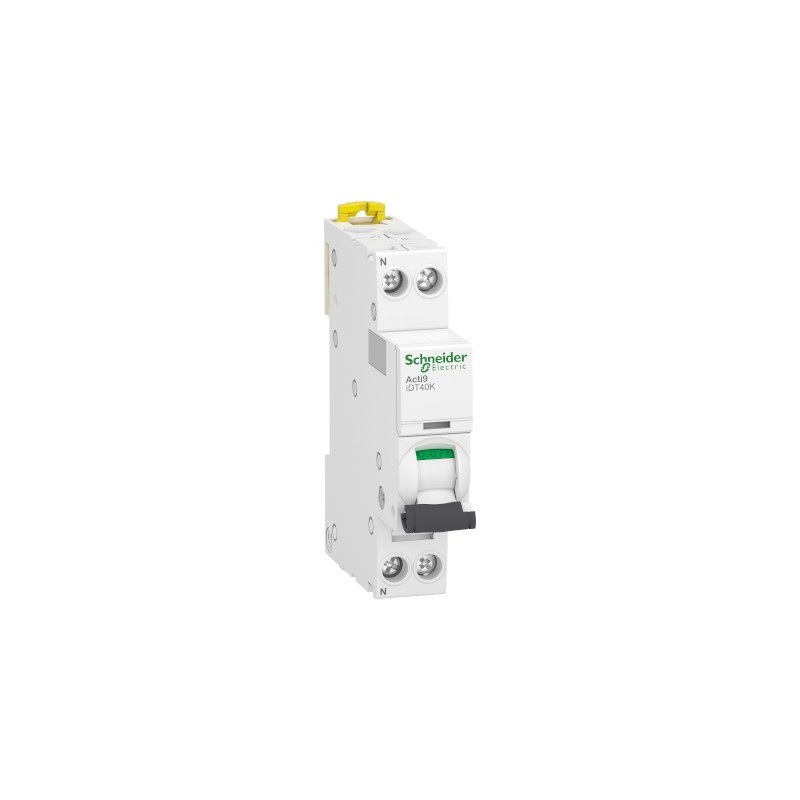

Disjoncteur 20A - iDT40K Acti9 - 4.5kA - Courbe C - 1P+N

Commander le disjoncteur 20A courbe C de Schneider electric - A9P71620

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Peignable
• Connexion à vis
• Blanc

Caractéristiques du disjoncteur 20A Acti9 de Schneider electric - A9P71620

Données techniques du disjoncteur 20A :

• Calibre : 20A
• Tension : 230 V
• Encliquetable
• Peignable
• Type de commande par maneton
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 1P+N
• Pouvoir de coupure :
  • 4500A - EN 60898-1
  • 4,5 kA - EN 60947-2

Dimensions :

• Hauteur : 85 mm
• Largeur : 18 mm
• Profondeur : 74 mm
• Nombre de pas de 9 mm : 2
• Poids : 120 g

Conformité et protection :

• NF

Garantie : 18 mois

Présentation de la gamme Acti9

Quelle est la correspondance des courbes de déclenchement des disjoncteurs Multi9 et Acti9 ?

La courbe B de la gamme Acti9 est l'équivalent de la courbe L de l'ancienne gamme Multi9.

La coube C de la gamme Acti9 est l'équivalent de la courbe U de l'ancienne gamme Multi9.

La courbe D de la gamme Acti9 est l'équivalence de la courbe D de l'ancienne gamme Multi9.
