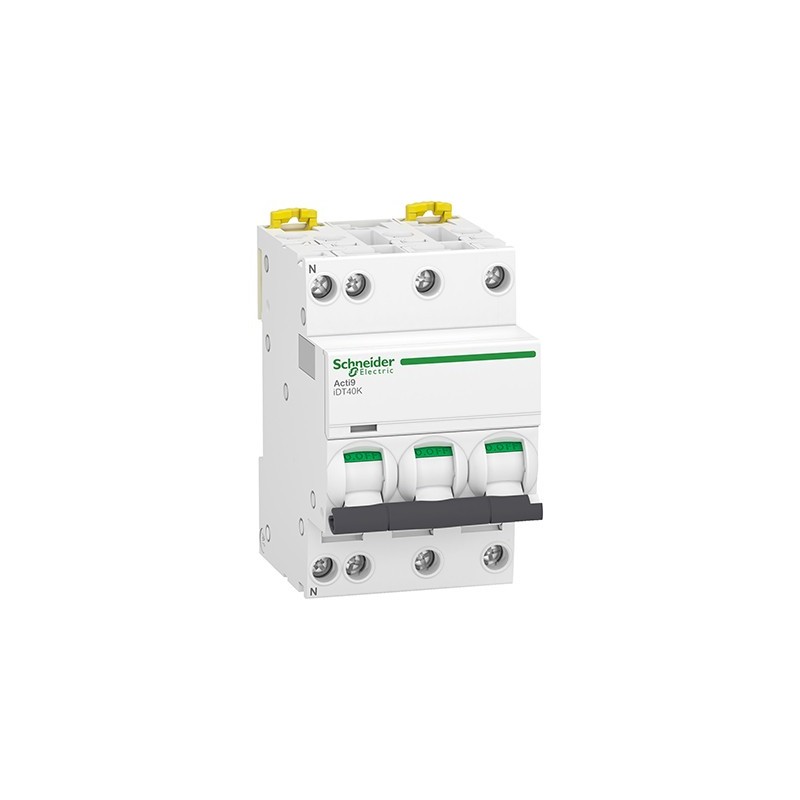

Disjoncteur iDT40K - 3P+N - 4,5kA - courbe C - 32A

Description du disjoncteur Acti9 32A Schneider - A9P71732

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Peignable
• Connexion à vis

Produits complémentaires :

• Peigne 3P+N

Caractéristiques du disjoncteur 32A Acti9 Schneider - A9P71732

Données techniques du disjoncteur 32A :

• Calibre : 32A
• Tension : 230 V
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 3P+N
• Pouvoir de coupure :
  • 4500A - EN 60898-1
  • 4,5 kA - EN 60947-2

Dimensions :

• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 74 mm
• Nombre de pas de 9 mm : 6
• Poids : 360 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Changer un disjoncteur dans un compteur par Schneider Electric

Quest-ce que le calibre du disjoncteur Acti9 iDT40N ?

Le calibre est la protection qu'offre le disjoncteur. Exprimé en ampères (A), il correspond à l'intensité au-delà de laquelle le dispositif va disjoncter. Plus la section est élevée, plus le courant peut circuler sans échauffement et plus le calibre est alors élevé.

On trouve communément les calibres suivants :

• 2A : pour protéger des fils de 1.5 mm² destinés à la commande d'appareils électriques - fils pilotes de radiateurs, sonnettes, asservissement tarifaire.
• 10A : peut être utilisé pour un circuit d'éclairage (huit points) ou pour des radiateurs électriques (2250W maximum) alimentés par des fils de 1.5 mm² minimum.
• 16A : protège des circuits de huit points de lumière, de huit prises commandées ou de cinq prises électriques 16A connectées à des fils de 1.5 mm².
• 20A : circuit de huit prises de courant, 16 sur un circuit 2.5 mm². A noter que des chauffe-eau non instantanés, des frigidaires ou des lave-linge doivent avoir leur propre circuit protégé par un disjoncteur 20A. En triphasé, c'est aussi le calibre adapté pour une plaque de cuisson.
• 32A : pour protéger les circuits avec fils de 6 mm² pour alimenter des plaques de cuisson monophasées.
