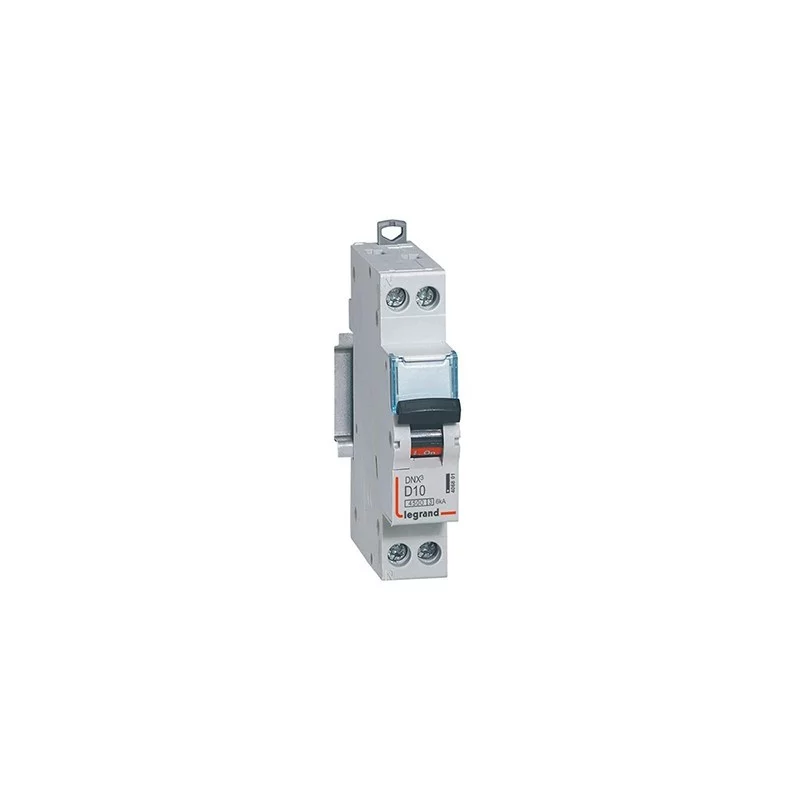

Disjoncteur DNX³ - 10A - 1P+N - Courbe D - Auto/vis

Description du disjoncteur 1P+N DNX³ de 10 A de la marque Legrand :

Mise en oeuvre du disjoncteur :

• Connexion auto/vis : Arrivée haute par borne auto et sortie basse par bornes à vis
• Pour peigne HX³ optimisé universel mono
• Fixation : sur rail DIN 35

Protection des circuits :

• Protection spécialisée tertiaire

Produits complémentaires :

• Peigne HX³ optimisé tétrapolaire réf : 405201/405210 pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 406801 DNX³ de 10 A de la marque Legrand :

Données techniques du disjoncteur :

• Calibre : 10 A
• Tension : 230 V
• Courbe : D
• 1P+N
• Pouvoir de coupure :
  • 4500 - NF EN 60898-1 - 230 V~ - 50 Hz
  • 6 kA - EN 60947-2 - 230 V~
• Domaine d'application : tertiaire
• Connexion : Auto/Vis

Dimensions et poids :

• Hauteur : 83 mm
• Largeur : 17.8 mm
• Profondeur : 60.9 mm
• Nombre de pas de 9 mm : 2
• Poids : 120 g

Conformité et protection :

• NF
• EN

Garantie : 2 ans

Explication de la norme NF C 15-100 par Legrand

Ce disjoncteur peut-il protéger mon circuit de chauffage ?

La nature du circuit que le disjoncteur peut protéger dépend de son calibrage. Plus le disjoncteur dispose d'un grand calibrage, plus le circuit protégé pourra comprendre d'appareils et plus ces appareils pourront être puissants.

Pour un circuit de chauffage électrique il faudra prévoir un disjoncteur d'au moins 16A même si le circuit ne dépasse pas les 3500W. Ce disjoncteur de 10A n'est donc pas adapté pour la protection d'un tel circuit.
