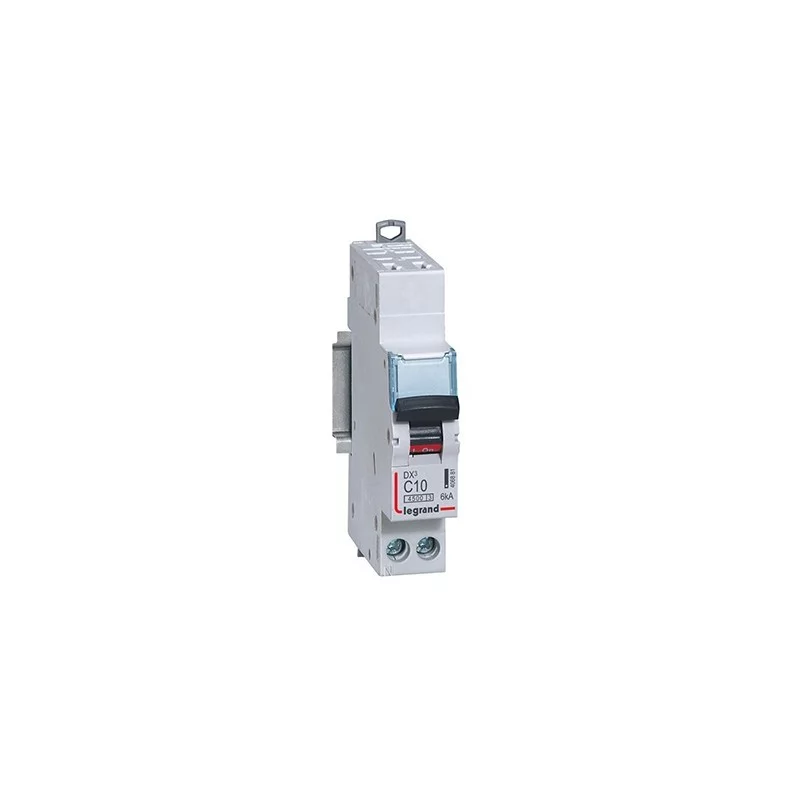

Disjoncteur DNX³ - 10A - 1P+N - Courbe C - Auto/vis

Description du disjoncteur 1P+N DNX³ de 10 A de la marque Legrand :

Mise en oeuvre du disjoncteur :

• Connexion auto/vis : Arrivée haute par borne auto et sortie basse par bornes à vis
• Pour peigne HX³ optimisé universel mono
• Fixation : sur rail DIN 35

Protection des circuits :

• Protection spécialisée tertiaire

Produits complémentaires :

• Peigne HX³ optimisé tétrapolaire réf : 405201/405210 pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 406881 DNX³ de 10 A de la marque Legrand :

Données techniques du disjoncteur :

• Calibre : 10 A
• Tension : 230 V
• Courbe : C
• 1P+N
• Pouvoir de coupure :
  • 4500 - NF EN 60898-1 - 230 V~ - 50 Hz
  • 6 kA - EN 60947-2 - 230 V~
• Domaine d'application : tertiaire
• Connexion : Auto/Vis

Dimensions et poids :

• Hauteur : 83 mm
• Largeur : 17.8 mm
• Profondeur : 60.9 mm
• Nombre de pas de 9 mm : 2
• Poids : 120 g

Conformité et protection :

• NF
• EN

Garantie : 2 ans

Explication de la norme NF C 15-100 par Legrand

Quelle norme est applicable aux disjoncteurs ?

La norme NF C 15-100 assure la sécurité des installations électriques résidentielles. L'une des dispositions de cette norme concerne le calibrage des disjoncteurs, elle va prévoir quelle charge peut se trouver sur le circuit électrique d'un disjoncteur en fonction de son calibre.

Cette norme détermine également les standards d'installation, elle va imposer la hauteur maximale et minimale d'installation des disjoncteurs. Par exemple, un disjoncteur d'abonné pourra se trouver entre 0,90m et 1,80m du sol.
