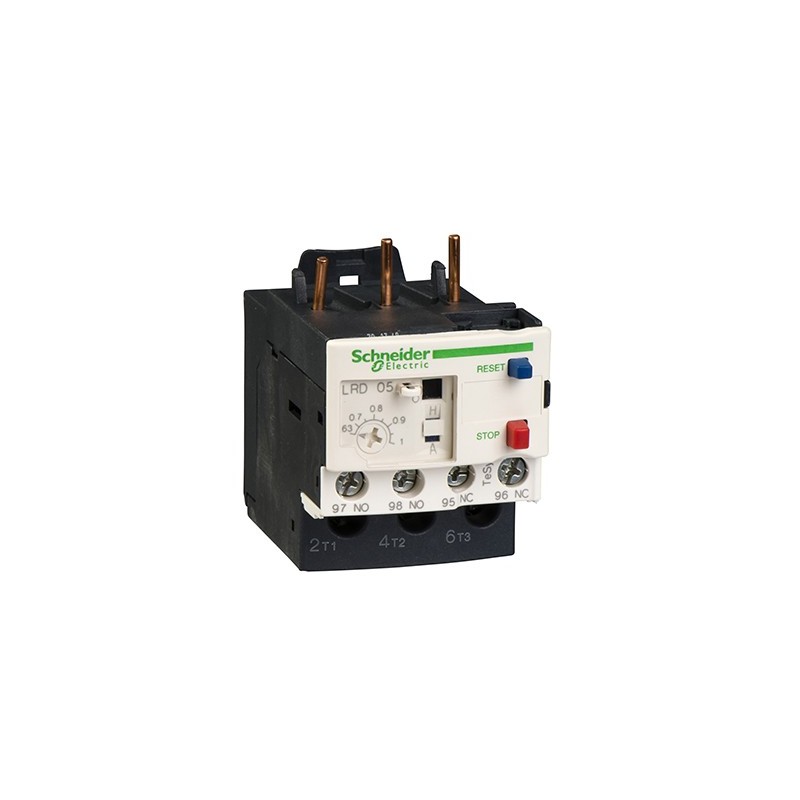

Relais de protection thermique TeSys - 0,4 à 0,63A - Classe 10A

Référence : LRD04 Schneider Electric EAN : 3389110346749
Schneider Electric

Photo(s) non contractuelle(s)

Les relais de surcharge thermique différentielle TeSys sont adaptés à la protection des circuits mono et triphasés.

  • Réglage de protection thermique 0,4 à 0,63A
  • Bouton-poussoir bleu : pour RAZ mode
  • Bouton-poussoir rouge : pour STOP

67,07€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 68 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Le relais TeSys de Schneider Electric est adapté à la commande et la protection des circuits électriques.

Relais de protection thermique TeSys - 0,4 à 0,63A - Classe 10A

Relais de protection thermique TeSys - 0,4 à 0,63A - Classe 10A

67,07€ ttc
ajouter au panier
_
+

Produits complémentaires

Bloc auxiliaire additif frontal TeSys - 10A - 240Vca - 1O+1F
Schneider Electric
Réf. GVAE11
Expédition sous 24-72h
1
Bloc auxiliaire additif frontal TeSys - 10A - 240Vca - 1O+1F
5,65€ ttc
ajouter au panier
_
+
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 1O+1F
Schneider Electric
Réf. LADN11
Expédition sous 24-72h
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 1O+1F
11,52€ ttc
ajouter au panier
_
+
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 2F
Schneider Electric
Réf. LADN20
Expédition sous 24-72h
Bloc auxiliaire additif frontal TeSys - 10A - 48-690Vca - 2F
11,52€ ttc
ajouter au panier
_
+
Documents et notices

LRD04 | Schneider Electric

Fiche technique du relais de protection thermique TeSys

Voir le document
Caractéristiques

Garantie

1.5 an

Type de courant

CA

Raccordement de l'arrivée

Bornes à vis

Description

Description du relais de protection thermique moteur TeSys - 0,4 à 0,63A classe 10A Schneider référence LRD04 :

Description du relais de protection :

  • Fonction produit : Relais de surcharge thermique différentielle pour protection moteur
  • Réglage de protection thermique 0,4 à 0,63A
  • Type de raccordement du circuit principal : borne à vis
  • Bouton-poussoir bleu : pour RAZ mode
  • Type de pose :
    • Platine avec accessoires spécifiques
    • Rail avec accessoires spécifiques
    • Sous le contacteur

Caractéristiques techniques du relais de protection thermique moteur TeSys :

Données techniques :

  • Classe de surcharge thermique : classe 10A
  • Zone de réglage de protection thermique : 0,4 à 0,63 A
  • Tension assignée d'isolement : 600V de circuit puissance
  • Fréquence de réseau : 0 à 400 Hz
  • Support de montage : platine avec accessoires spécifiques, rail avec accessoires spécifiques, sous le contacteur
  • Courant thermique conventionnel : 5A pour circuit de signalisation
  • Tension assignée de tenue aux chocs : 6 kV

Dimensions :

  • Largeur : 45 mm
  • Profondeur : 70 mm
  • Poids : 0,124 kg

Conformité et protection :

  • IP20
  • Normes :
    • ATEX D 94/9/CE
    • EN 60947-5-1
    • EN 60947-4-1
    • IEC 60947-4-1
    • IEC 60947-5-1
    • UL 508
    • CSA C22.2 No 14

Garantie 18 mois

+
✕
