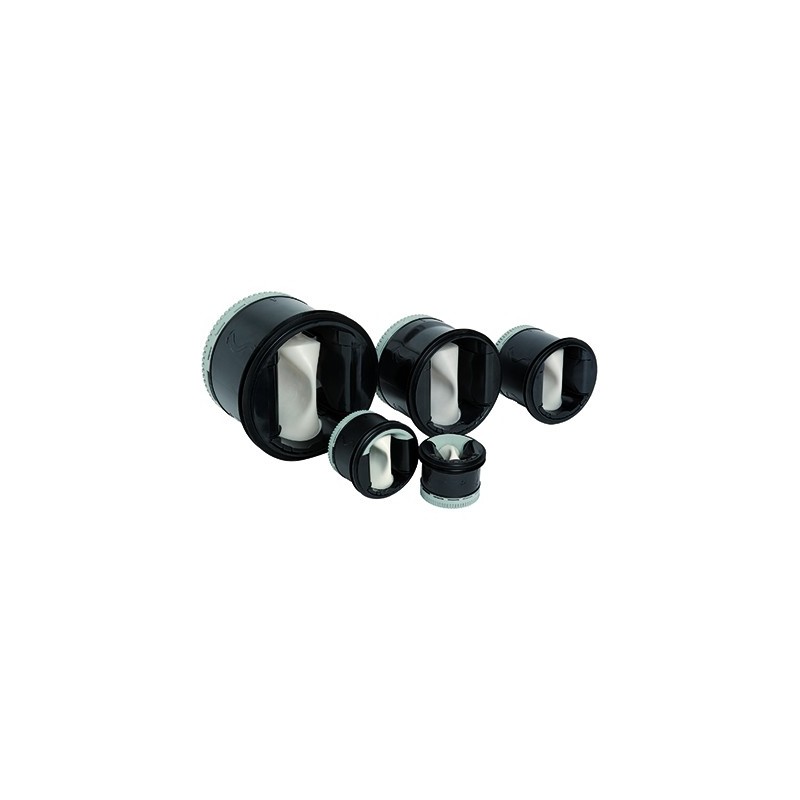

Module de réglage Modulo - ø80mm - 20/60m3/h

Description du module de réglage Modulo par Aldes - 11016307 :

Mise en oeuvre du module :

• Réglage manuel sans outil du débit souhaité en retirant la cale ou non et en tournant la bague rotative
• S'insert directement dans un conduit circulaire à proximité d'un piquage / d'un terminal
• Distance de stabilisation du débit d'air :
  • En extraction : 1 Ø entre le terminal et le module de réglage placé en aval
  • En soufflage : 3 Ø entre le module de réglage placé en amont et le terminal
• Mise en oeuvre horizontale ou verticale

Domaine d'application :

• Régulation de débit à une valeur prédéterminée quels que soient les changements de pression
• Pour réseaux circulaires
• Pour réseaux de ventilation, climatisation ou traitement de l'air
• Pour l'extraction ou le soufflage

Caractéristiques techniques du MR Modulo - 11016307 :

Données techniques du module de réglage :

• Diamètre du conduit : 80 mm
• Plage de débit : 20-60 m³/h
• Plage de pression : 50 à 250 Pa

Conception du MR :

• Plastique classement en réaction au feu M1
• Membrane régulatrice en silicone
• Joint extérieur double lèvre en élastomère

Certifications et protections :

• UL

Garantie : 2 ans
