Localisateur de câbles

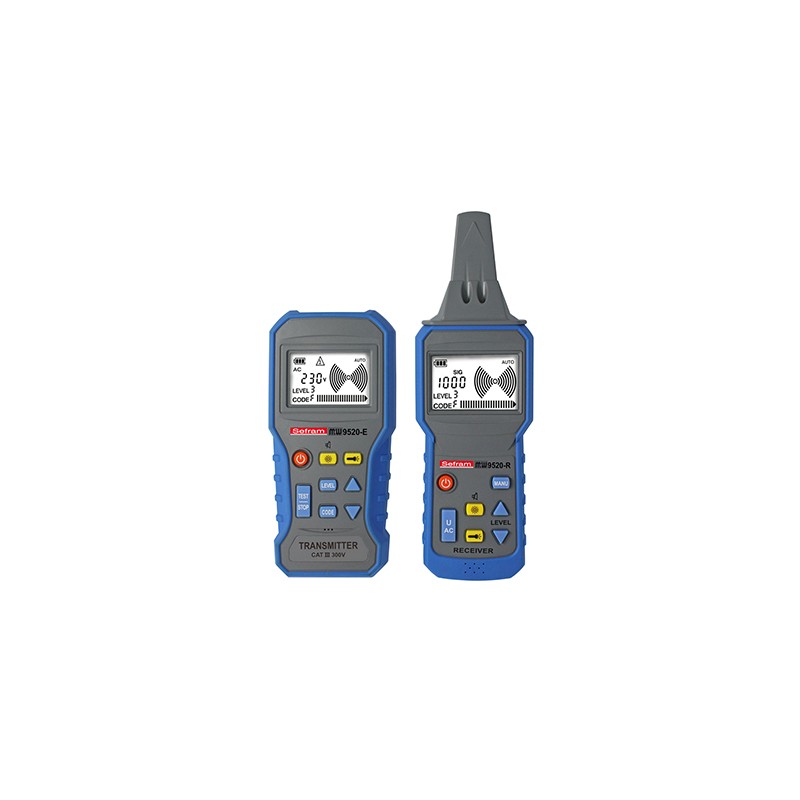

Description du localisateur de câbles MW9520 de Sefram :

Application du localisateur :

• Localisation de câble dans les murs et goulottes
• Localisation de coupures sur les câbles et lignes
• Détection de défaut d'un chauffage au sol
• Détection d'un tuyau métallique de chauffage
• Détection d'une canalisation d'eau
• Recherche de fusibles ou disjoncteurs dans un tableau électrique
• Recherche de court-circuit
• Localisation d'un bouchon sur une canalisation non-métallique (accessoire non fournis)
• Suivi d'un circuit enfoui

Livré en malette de transport comprenant :

• Emetteur et récepteur
• Adapteur prise secteur
• Adaptateur douille à vis
• Adaptateur douille à baillonette
• Jeu de cordons de test et de pinces crocodiles isolées
• Piquet de terre

Caractéristiques techniques du localisateur MW9520 par SEFRAM :

Données techniques du localisateur de câbles :

Emmeteur

• Fréquence du signal : 125 kHz
• Plage de mesure de tension : 12 à 300V AC et 12 à 300V DC
• Puissance du signal : Réglable sur trois niveaux
• Protection : Fusible 0,5A / 690V
• Alimentation : 6 piles 1,5 V type AAA
• Sécurité : CAT III - 300 V

Récepteur

• Distance de détection :
  • Mode unipolaire : 2m typique
  • Mode bipolaire : 0,5m typique
• Détecteur de tension sans contact : 12 à 300V AC et DC
• Alimentation : 6 piles 1,5V type AAA

Dimension du localisateur de câbles :

Emmeteur : 78 x 247 x 45mm

Récepteur : 90 x 188 x 47mm
