Interrupteur différentiel - 16A - 10mA - Type A - 230V - Vis/vis - Haut/bas

Référence : 411550 Legrand EAN : 3245064115506
Legrand

Photo(s) non contractuelle(s)

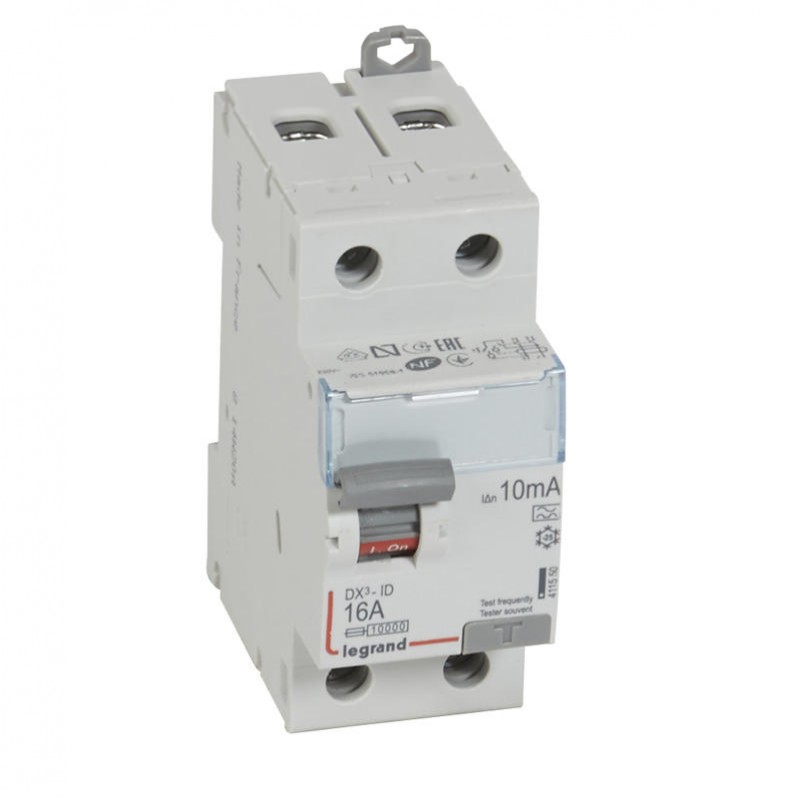

Interrupteur différentiel DX³ID 16A type A par Legrand - 411550 :

Un interrupteur différentiel permet de contrôler les courants de fuites sur un circuit électrique pour assurer la sécurité des personnes.

  • Intensité : 16 A
  • Sensibilité : 10 mA
  • Type : A
  • Tension de fonctionnement : 230 V

149,23€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 150 DomoPoints

Cet interrupteur différentiel 411550 de la gamme DX3-ID de Legrand permet d'assurer la sécurité d'un des circuits de votre installation électrique. De type AC il permet la détection des défauts à composante alternative.

Interrupteur différentiel - 16A - 10mA - Type A - 230V - Vis/vis - Haut/bas

Interrupteur différentiel - 16A - 10mA - Type A - 230V - Vis/vis - Haut/bas

149,23€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
44
Peigne unipolaire universel HX³ - 13 modules
3,12€ ttc
ajouter au panier
_
+
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
19,20€ ttc
ajouter au panier
_
+
Borne de raccordement pour tout peigne Legrand - 6 à 35 mm²
Legrand
Réf. 404906
Expédition sous 1 à 2 semaines après commande
Borne de raccordement pour tout peigne Legrand - 6 à 35 mm²
3,52€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
2
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Borne de raccordement pour peigne universel
Legrand
Réf. 404905
Expédition sous 24-72h
1
Borne de raccordement pour peigne universel
4,93€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 3 rangées
Legrand
Réf. 405001
Expédition sous 24-72h
7
Peigne vertical - Entraxe 125mm - 3 rangées
23,94€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 1 à 2 semaines après commande
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 4 rangées
Legrand
Réf. 405002
Expédition sous 24-72h
3
Peigne vertical - Entraxe 125mm - 4 rangées
32,95€ ttc
ajouter au panier
_
+
Documents et notices

DX3-ID haut-bas | Legrand FT

Fiche technique des interrupteurs DX-3 Haut/bas

Voir le document

DX3-ID haut-bas | Legrand notice

Notice des interrupteurs DX-3 Haut/bas

Voir le document
Caractéristiques

Garantie

2 ans

Nombre de pas de 9mm

4

Type de protection différentielle

A

Destination

Résidentiel

Nombre de pôles

2P

Type

A

Intensité (Ampérage)

16

Type de raccordement

Peignable à vis

Sensibilité

10 mA

Modèle

DX³-ID

Description

Description de l'interrupteur différentiel 16A DX3-ID Legrand - 411550 :

Utilisations de l'inter différentiel :

  • Type A : détectent les défauts à composantes alternative et continue (circuits spécialisés : cuisinière, plaque de cuisson, lave-linge...)
  • Commande et sectionnement des circuits électriques
  • Protection des personnes contre les contacts directs et indirects
  • Protection des installations contre les défauts d'isolement
  • Les auxiliaires se montent à gauche des interrupteurs différentiels
  • Action manuelle par manette ergonomique 2 positions
  • I-On, en blanc sur fond rouge : contacts fermés
  • I-Off, en blanc sur fond vert : contacts ouverts

Avantages techniques du DDR :

  • Raccordement par borne à vis
  • Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
  • Bornes protégées contre le toucher IP20 lorsque le produit est câblé
  • Cadenassage possible en position ouverte ou fermée avec support de cadenas
  • Plombage possible en position ouverte ou fermée
  • Arrivée haute par borne à vis, départ bas par borne à vis

Caractéristiques de l'interrupteur différentiel type A 16A Legrand - 411550 :

Données techniques de l'inter différentiel :

  • Intensité nominale In : 16 A
  • Sensibilité : 10 mA
  • Tension : 230 V
  • Pouvoir de coupure : Im= 1000 A
  • Fréquence nominale : 50 Hz
  • Nombre de pôles : 2

Dimensions du dispositif différentiel :

  • Hauteur : 94,85 mm
  • Largeur : 35,6 mm
  • Profondeur : 71,65 mm
  • Nombre de modules : 2

Conformité et protection :

  • IP20 - Bornes
  • IP40 - Face avant
  • IK04
  • NF

Compléments et accessoires :

  • Cadenas, support de cadenas
  • Peigne de connexion
  • Section de raccordement
  • Cordon de repiquage
  • Voir les références proposées dans la rubrique "produits complémentaires"

Tester la sécurité de son installation électrique par Legrand

Quel est le risque si la sensibilité de mon interrupteur différentiel est trop basse ?

La sensibilité d'un inter différentiel permet d'évaluer à quelle intensité un courant de fuite alertera l'interrupteur pour qu'il coupe le courant. L'interrupteur différentiel permet la sécurité des personnes, plus la sensibilité est basse plus le risque est réduit. La réglementation établis cependant 30mA comme sensibilité standard pour le résidentiel.
Une sensibilité trop faible risque donc d'occasionner des coupures intempestives.
+
✕
