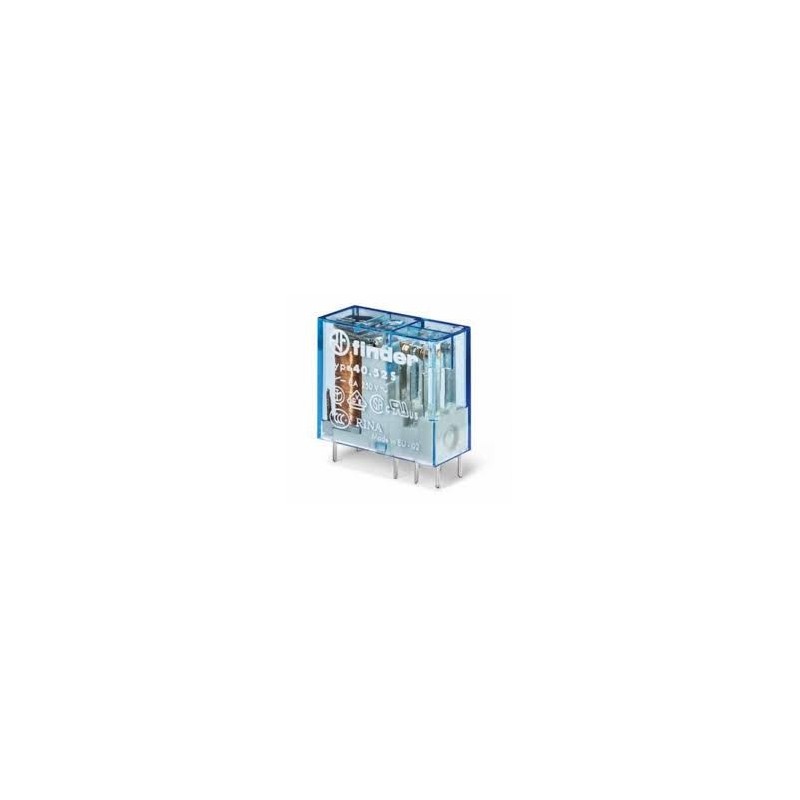

Relais miniature 40.52 pour circuit imprimé - 24V / DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

Référence : 405270240000 Finder EAN : 8012823240077
Finder

Photo(s) non contractuelle(s)

Relais miniature 24V 8A pour circuit imprimé Série 40 référence 40527024000 de Finder.

Issu de la Série 40 par Finder, ce relais miniature ref 405270240000 est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est également embrochable.

  • Série 40
  • 2 contacts
  • 8 A
  • Pas de 5 mm
  • Bobine DC sensible

2,89€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 3 DomoPoints

Finder est un constructeur habitué à l'innovation et le prouve une fois de plus avec ses relais de puissance miniatures Série 40. Ce relais référence 40527024000 peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Relais miniature 40.52 pour circuit imprimé - 24V / DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

Relais miniature 40.52 pour circuit imprimé - 24V / DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

2,89€ ttc
ajouter au panier
_
+
Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Caractéristiques
Description

Description du relais sans accrochage pour circuit imprimé 24V/DC 8A série 40 - référence 40527024000 de Finder :

Principe de fonctionnement :

  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • La Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5.3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochables.

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Données générales sur la gamme série 40 :

  • Bobine DC sensible)
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance 40.52 12V/DC 8A série 40 de Finder - ref 40527024000 :

Caractéristiques générales :

  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 1200 Ω
  • Type de contact : 2 inverseurs (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 18 A
  • Puissance de bobine : 500 mW
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Durée de vie électrique : 100 · 103 cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Matériaux et couleurs :

  • Coloris : Translucide Bleu
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Profondeur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP20
  • EN EC 03
  • Protection relais: (étanche) RT II

Garantie :

  • 1 An

+
✕
