Un testeur pour vérifier le bon fonctionnement des installations électriques
Une installation électrique peut, avec le temps, se dégrader et présenter des faiblesses, défauts ou dysfonctionnements, malgré la vérification lors de sa mise en service. Il est impératif de détecter ses défauts afin d’éviter des incidents électriques ou des pannes entrainant des dégâts plus importants. Parmi les nombreux outils et appareils de contrôle à votre disposition :
Les testeurs de tension
On distingue 3 types de
testeurs de tension, qui selon leur configuration, permettent de tester un conducteur sous tension ou hors tension
Les testeurs DTT

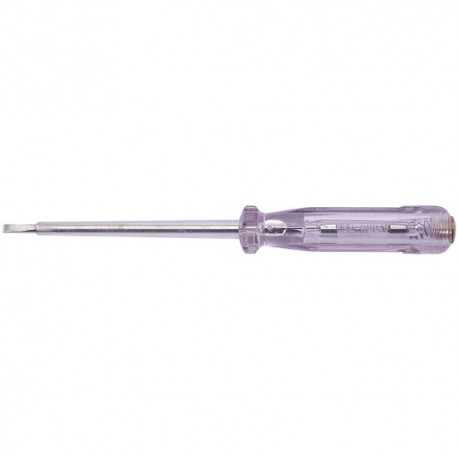

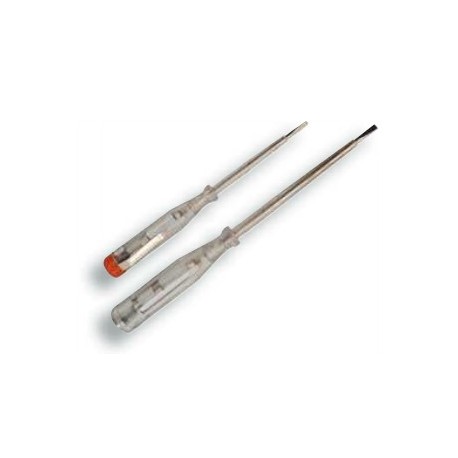

Utilisés sous tension, ces appareils, de type tournevis-testeurs, comme le
tournevis-testeur e-robur ref. 424002 permettent, au contact du conducteur à tester,
. de détecter la présence d’une tension et donc, de vérifier si un appareil est bien alimenté,
. de repérer rapidement les phases dans les circuits

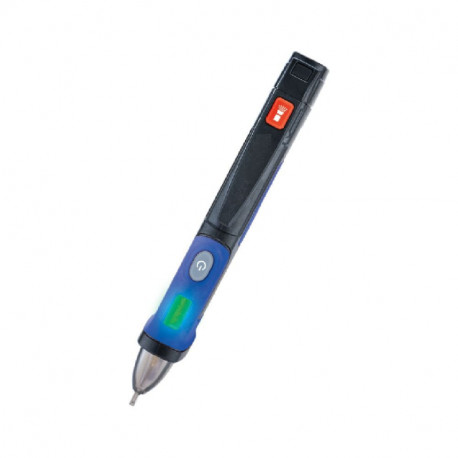

Les Vérificateurs d’Absence de Tension (VAT)
Ces testeurs permettent de
vérifier l'absence de tension alternative (AC) ou continue (CC)
après coupure de l'installation électrique. Cela permet entre autres de vérifier qu'un disjoncteur remplit bien son rôle, et que l'on peut intervenir sur l'installation en toute sécurité. Découvrez notamment le

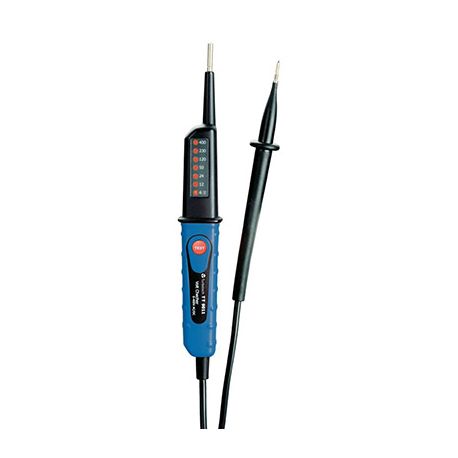

Voltmetre Turbotronic avec RCD - réf. TT9011.

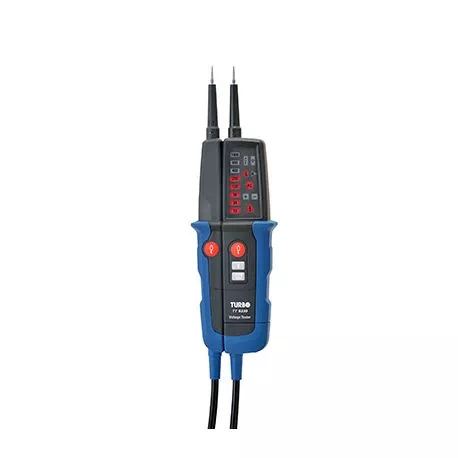

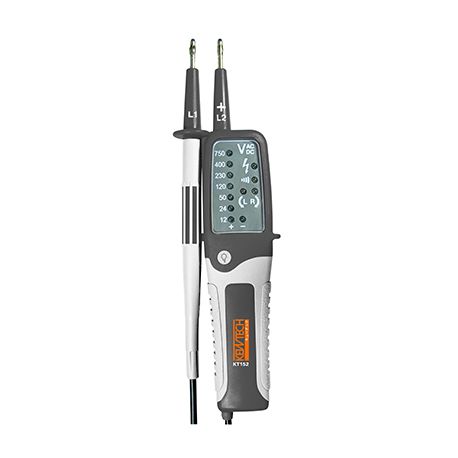

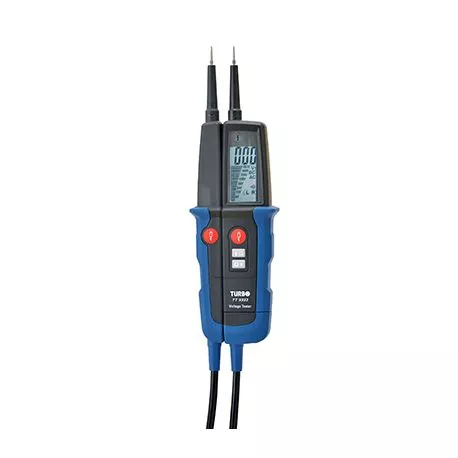

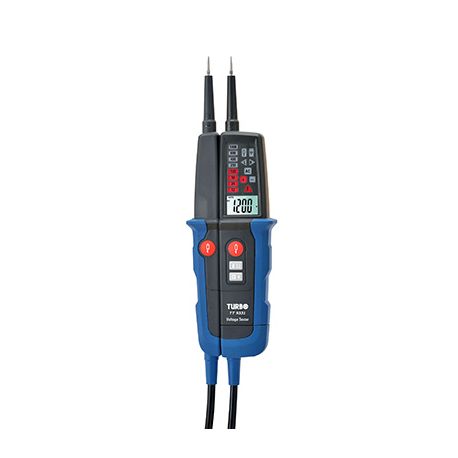

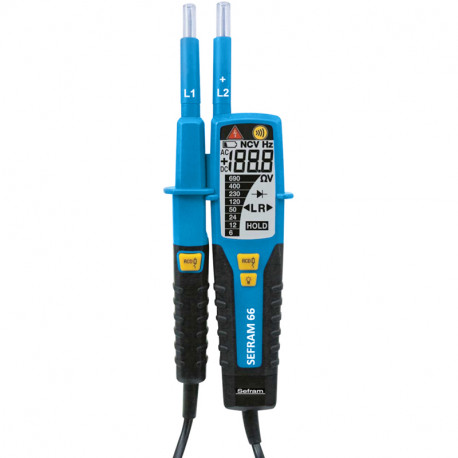

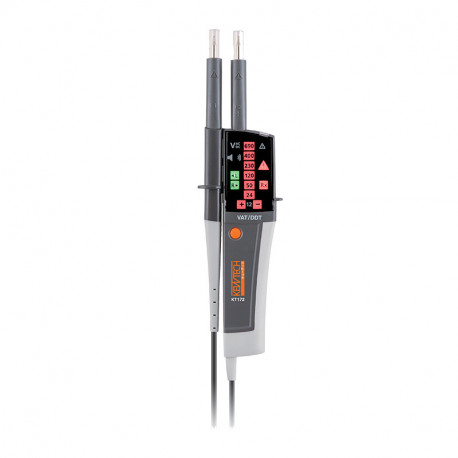

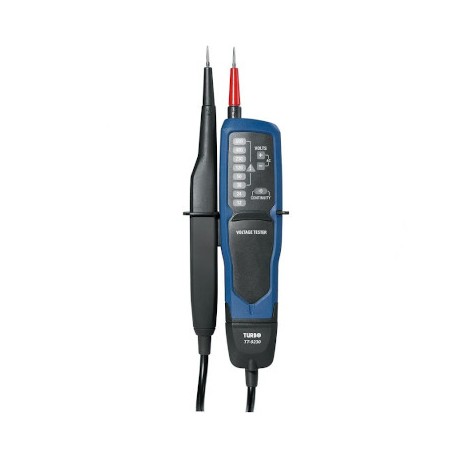

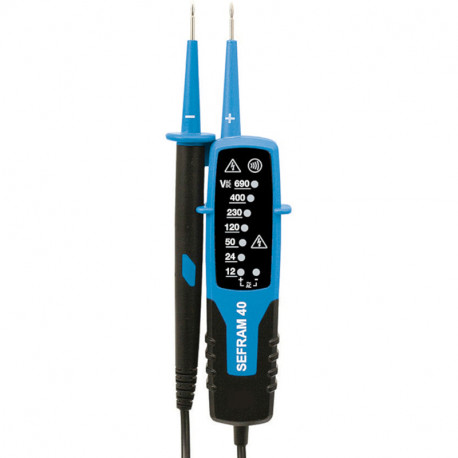

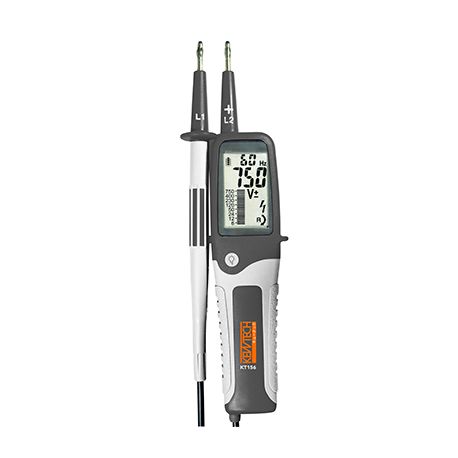

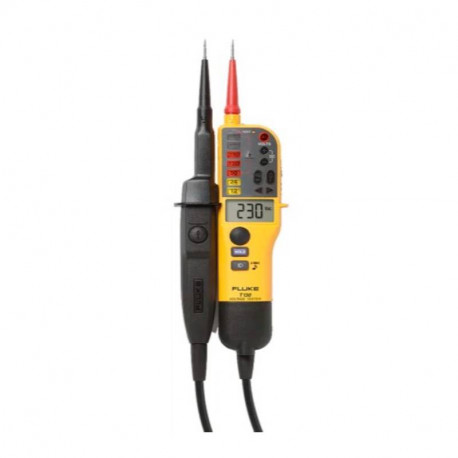

Les testeurs DDT/VAT
Ces modèles plus élaborés combinent les deux fonctions et permettent de tester la tension sur un circuit hors ou sous tension. La mesure s’effectue en plaçant les deux pointes de l’appareil aux bornes du circuit à mesurer. Fonctionnant sans piles, les testeurs DDT/VAT possèdent une fonction d'Autotest permettant de vérifier leur bon fonctionnement. Pour des raisons évidentes de sécurité, cette fonction est à utiliser avant toute prise de mesure.
Selon les modèles, les testeurs de tension peuvent intégrer d’autres fonctions, comme :

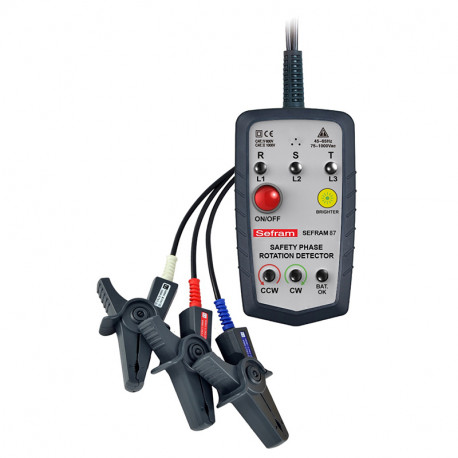

. le repérage de phase/neutre sur un circuit électrique
. le test de continuité pour contrôler la bonne conduction électrique dans un circuit ou vérifier l'état d'un câble électrique.
. ou encore la mesure de résistance

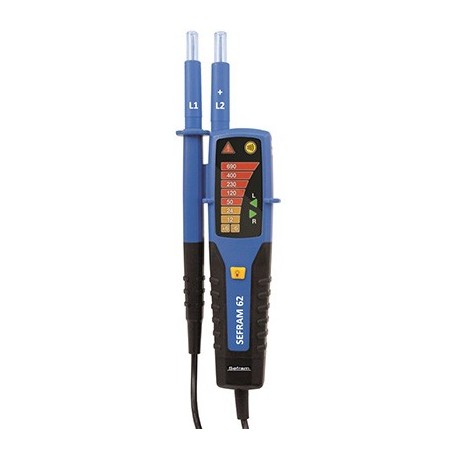

Sélectionné par l'équipe domomat,
le détecteur de tension VAT/DDT Sefram62 permet de réaliser des tests de tension AC et DC jusqu'à 690v, des tests de continuité, des tests unipolaires et d'ordre de phase, avec éclairage de la zone de mesure.

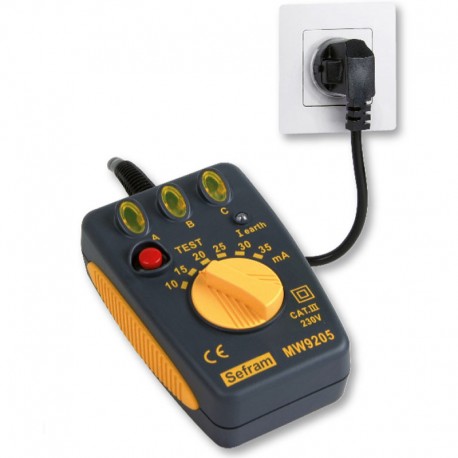

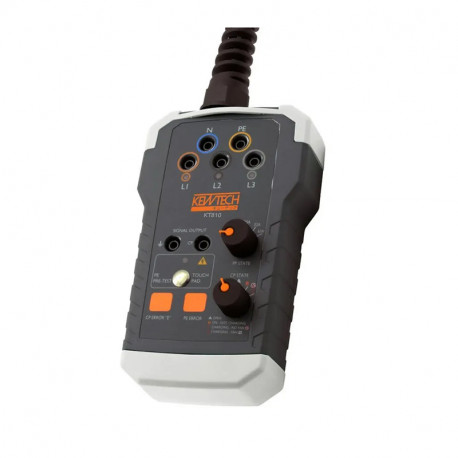

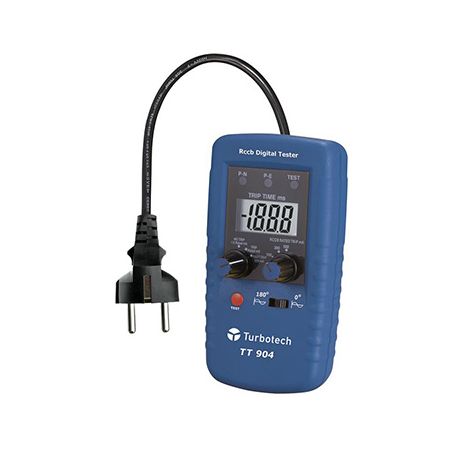

Les testeurs de différentiels
Les testeurs ou contrôleurs de différentiels permettent de mesurer et de vérifier que le temps et la sensibilité de déclenchement sont conformes aux normes EN 61008 (Interrupteur différentiel) et EN 61009 (disjoncteur différentiel). Les plages de test peuvent aller de 10 à 35mA ou de 30mA à 500mA. La forme de l’instrument de mesure peut être compacte ou couplée avec un testeur de prises.
Un testeur pour garantir la performance des réseaux informatiques
De plus en plus sophistiqués et complexes, les réseaux informatiques sont constitués de systèmes de câblage présentant toujours plus de composants et paramètres à vérifier. Les plus grandes marques d’instrumentation, comme Sefram ou Turbotronic, ont conçu des testeurs de réseau et câbles de réseau adaptés aux besoins des électriciens et techniciens d’installation.

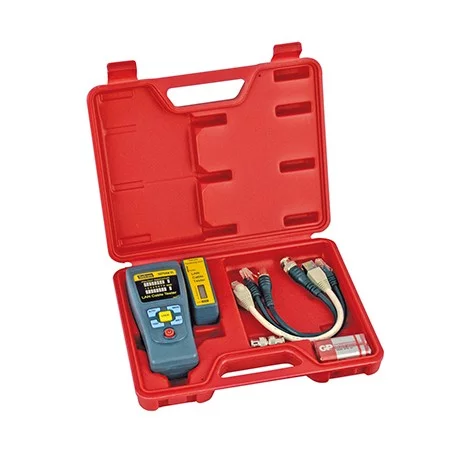

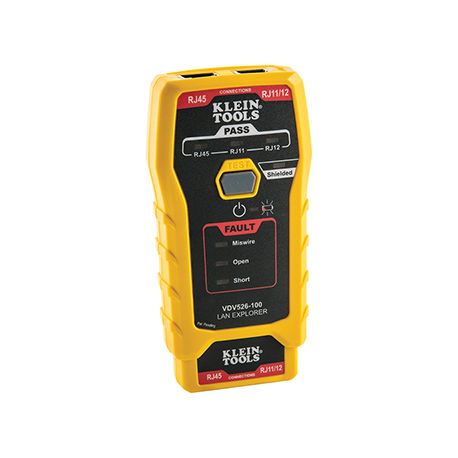

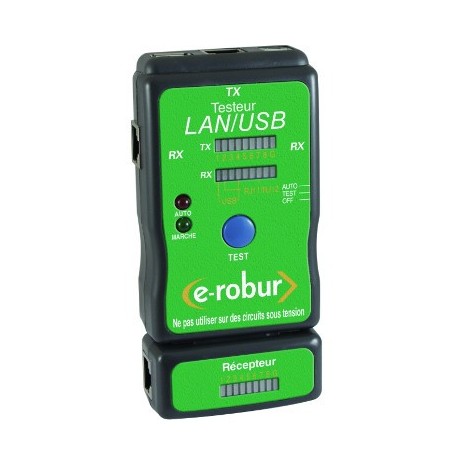

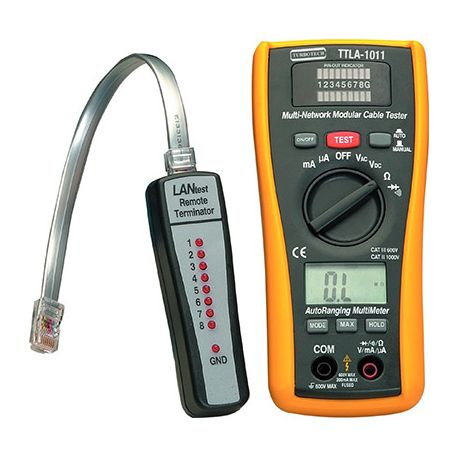

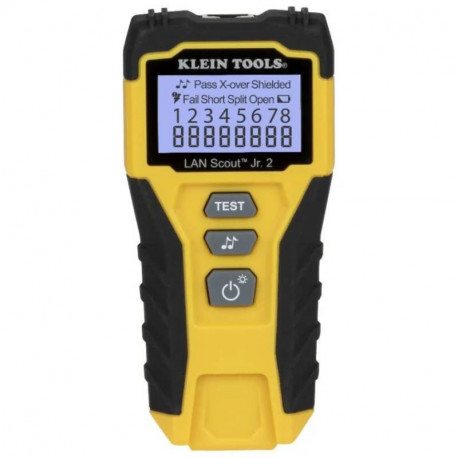

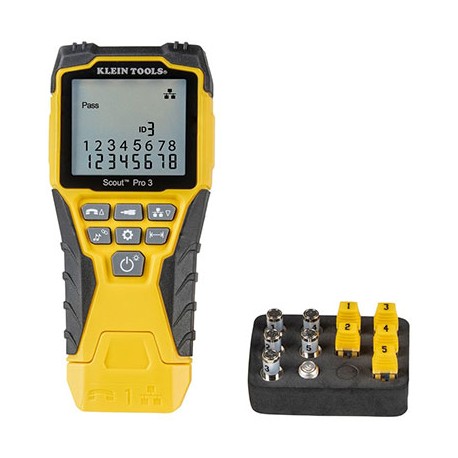

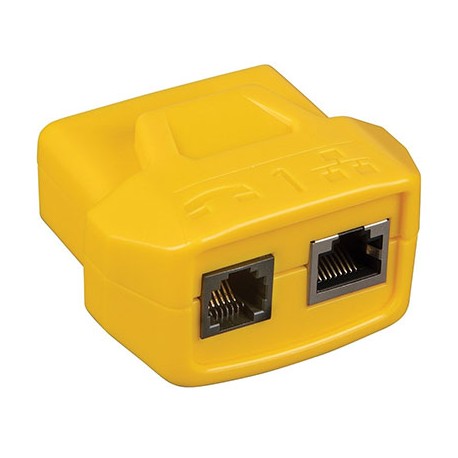

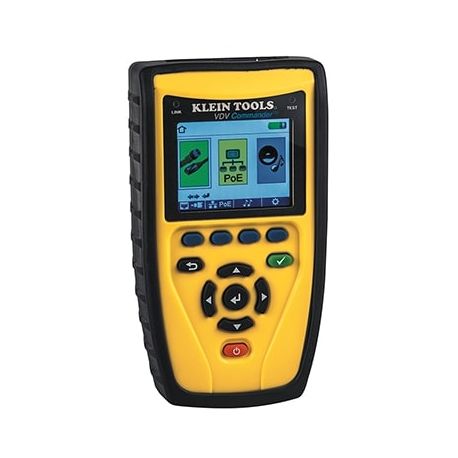

Les testeurs de câbles de réseau
Les
testeurs de câbles de réseau sont utilisés pour
tester la signalétique électrique et les composants physiques du câblage qui connectent les appareils au réseau (couche 1 du réseau).
Simples d’utilisation et économiques, ils permettent de
tester la continuité électrique du câblage entre deux points, de vérifier les courts-circuits, les circuits ouverts, les paires croisées et séparées. Initialement réservés aux câbles cuivre, aujourd’hui étendus aux câbles de fibre optique, ces testeurs deviennent de plus en plus des outils universels, avec des modèles intégrant des fonctionnalités de dépannage ; comme la mesure de la longueur du câble et la distance jusqu’au défaut, le repérage du câblage via un générateur de tonalité, la détection du service Ethernet et le test du PoE.
Les testeurs de réseau
Le testeur de transmission réseau identifie des défauts sur les réseaux de données ainsi que sur les liaisons installées. Il permet de mesurer si les données sont correctement transmises au sein du câble ou à travers le réseau.
-
Les testeurs de transmission réseau Couche 2, qui permettent de vérifier la bonne transmission de données sur un réseau local, entre deux nodules directement branchés ou deux modules sur un même réseau. Le résultat du test de transmission est un ratio de perte de données exprimé en pourcentage total des trames transmises correctement ou le nombre de trames manquantes.
-
Les testeurs de transmission réseau Couche 3, qui permettent de tester les Wan (réseaux étendus) et de mesurer la bande passante entre les différents endroits sur Internet.
