Module de raccordement par peigne pour DX³ , DX³-ID et DX³-IS - Borne automatique - 4P jusqu'à 63A - 1 module

Description du module de raccordement par peigne pour DX³ , DX³-ID et DX³-IS de Legrand :

• Principe du module de raccordement :

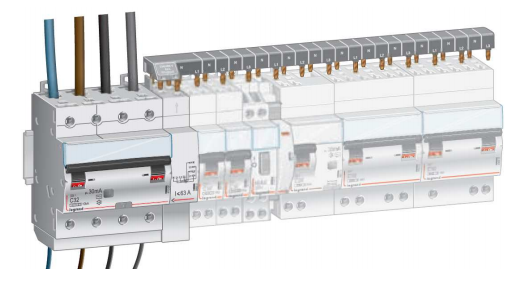

  • Legrand propose Accessoire permettant le peignage direct et automatique de disjoncteurs situés en aval d’un appareil tétrapolaire. Cet accessoire se monte à droite du produit tétrapolaire « tête de groupe »
  • Possibilité de raccordement supplémentaire en aval du produit associé au moyen de bornes pour un repiquage par câble ≤ 16 mm². Ces bornes sont accessibles une fois les opercules cassés

• Installation :
  • Pour le raccordement avec le produit associé : tournevis 6.5 mm
  • Pour casser les opercules : tournevis lame plate 5 mm

Caractéristiques du module de raccordement pour DX³ , DX³-ID et DX³-IS de Legrand :

• Données techniques du module de raccordement :
  • Couple de serrage des bornes du produit associé : 2 à 3 Nm
  • Degré de protection contre le toucher après raccordement : IP 20
  • Polarité Polarité: 4 poles Largeur
  • Largeur: 5 modules (5 x 17,8 mm)
  • Calibre : . ≤ 63 A Tension
  • Tension nominale : 400 V
  • Fréquence nominale : 50 / 60 Hz
  • Tension d’isolement: 500 V~
  • Rigidité diélectrique : 2000 V
  • Tension assignée de tenue aux chocs: Uimp = 4 kV (onde 1.2 / 50 µs)
  • Température de fonctionnement : -25 °C à +70 °C

• Dimensions du module :
  • Largeur : 92.2 mm
  • Hauteur : 89 mm
  • Profondeur : 61 mm
  • Poids : 0,11 Kg
  • Nombre de modules : 4

• Conformité et protection :
  • NF EN 61008-1
  • IEC 61008-1
  • EN 60529 (IP)
  • Bornes protégées contre le toucher IP20 câblé

• Garantie : 2 ans
