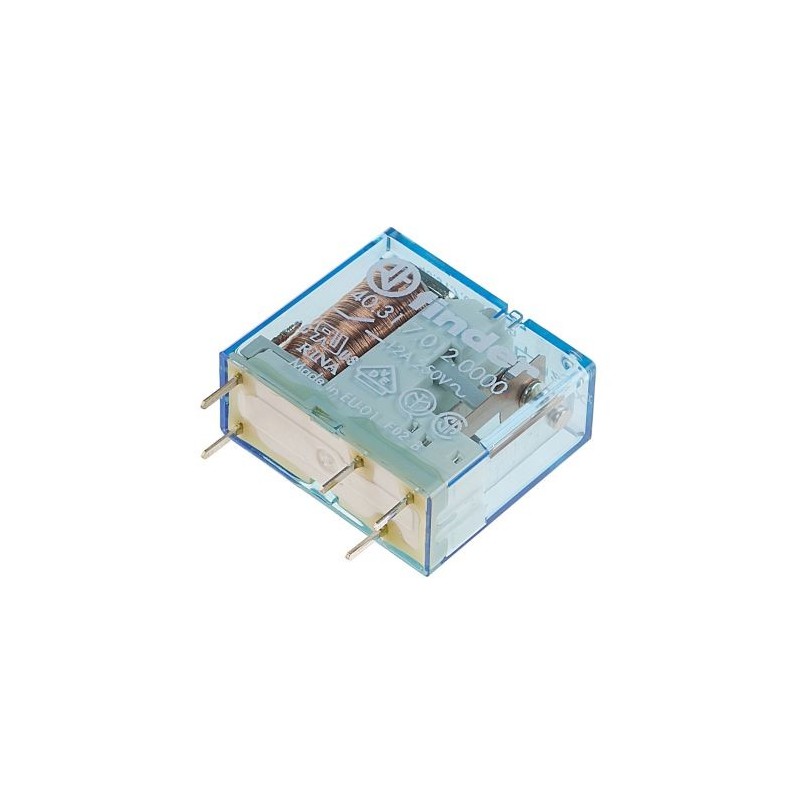

Relais miniature 40.31 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 12A - Pas de 3,5 mm

Référence : 403170120000 Finder EAN : 2050004844252
(1)
Finder

Photo(s) non contractuelle(s)

Issu de la Série 40 de Finder, ce relais sans accrochage ref. 403170120000 est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est aussi embrochable.

  • Série 40
  • 1 contact
  • 12 A
  • Pas de 3,5 mm
  • Tension nominale de la bobine : 12 V/DC

3,18€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 4 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Signé Finder, le relais de puissance sans accrochage 1RT 12V DC, ref 403170120000 de la Série 40 peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Relais miniature 40.31 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 12A - Pas de 3,5 mm

Relais miniature 40.31 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 12A - Pas de 3,5 mm

(1)
3,18€ ttc
ajouter au panier
_
+
Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Caractéristiques
Description

Description du relais de puissance 1 inverseur 40.31 12 V/DC 12A pour circuits imprimés de Finder -ref 403170120000 :

Principe de fonctionnement :

  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Donnée générales :

  • Bobine DC (standard ou sensible) et bobine AC
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance de série 40 - ref 403170120000 - 1 inverseur de Finder :

Caractéristiques techniques du relais :

  • Catégorie : Relais pour circuits imprimés
  • Tension nominale de la bobine : 12 V/DC
  • Tension de fonctionnement (min.) : 8,8 V/DC
  • Tension de fonctionnement (max.) : 18 V/DC
  • Type de commande : Monostable, 1 bobine
  • R Bobine : 288 Ω
  • Type de contact : 1 inverseur (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 12 A
  • Puissance de coupure max. : 3000 VA
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 200 x 103 cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C

Matériaux et couleurs :

  • Coloris : Translucide Bleu
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II
  • Autorisations : UL, IMQ

Garantie :

  • 1 An
