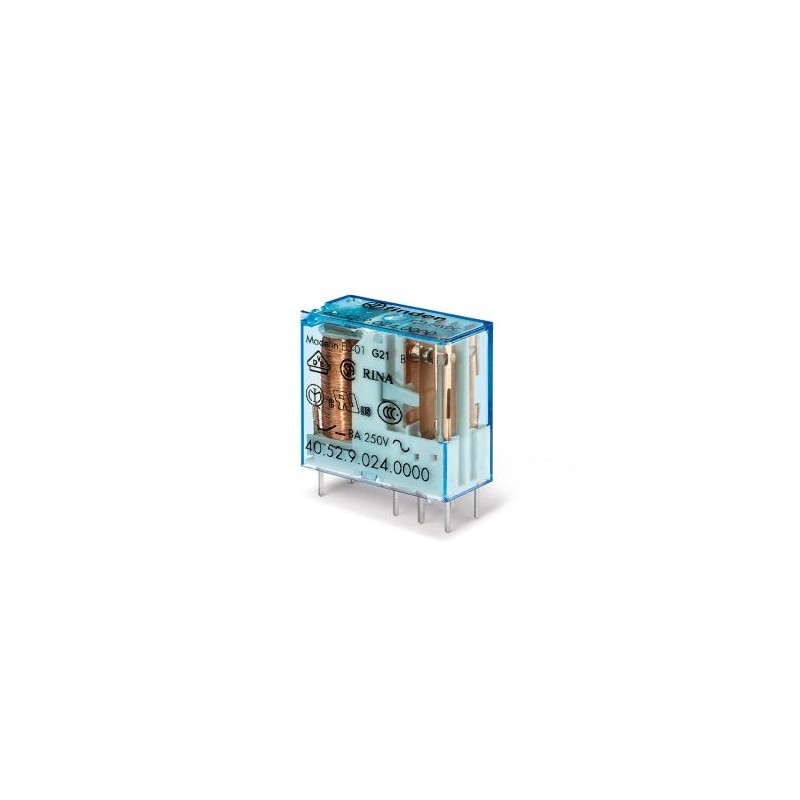

Relais miniature 40.52 pour circuit imprimé - 24 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi

Description du relais sans accrochage pour circuit imprimé de série 40 par Finder - 405290240000 :

Principe de fonctionnement :

• Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335
• Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
• la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
• Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

• Montage sur circuit imprimé ou sur support série 95
• Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
• Ascenseurs
• Automates programmables
• Automation control
• Aspiration

Donnée générales :

• Bobine DC standard
• Contacts sans Cadmium
• Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
• UL Listing (pour la combinaison relais + support)
• Etanche au flux: RT II standard
• Supports série 95
• Modules de signalisation et de protection CEM
• Modules de temporisation série 86
• Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance 40.52 24 V/DC 8A de Finder - ref 405290240000 :

Caractéristiques des contacts du relais :

• Catégorie : Relais pour circuits imprimés
• Tension nominale de la bobine : 24 V/DC
• Tension de fonctionnement (min.) : 17,5 V/DC
• Tension de fonctionnement (max.) : 36 V/DC
• Type de commande : Monostable, 1 bobine
• R (Bobine) : 900 Ω
• Type de contact : 2 inverseurs (RT)
• Tension de commutation max. : 400 V/AC
• Courant de commutation max. : 8 A
• Puissance de coupure max. : 2000 VA
• Distance d'isolement (bobine/contacts) : 8 mm
• Connexion : Pin à souder ou embrocher
• Durée de vie électrique : 100 · 103 cycles de commutation
• Température min. : -40 °C
• Température max. : +85 °C
• Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Matériaux et couleurs :

• Coloris : Translucide Bleu
• Matériau des contacts standard : AgNi

Dimensions :

• Longueur : 29 mm
• Largeur : 12,4 mm
• Hauteur : 25 mm

Normes et protections :

• RINA
• EAC
• RT II**
• IP24
• EN EC 03
• Protection relais: (étanche) RT II
• Autorisations: VDE, UL, CSA, RINA, GOST, FI, IMQ, S, Nemko, Semko, BEAB, B
• Relais conformes VDE 0106/T101 (isolation sécurisée entre bobine et contacts).

Garantie :

• 1 Ans
