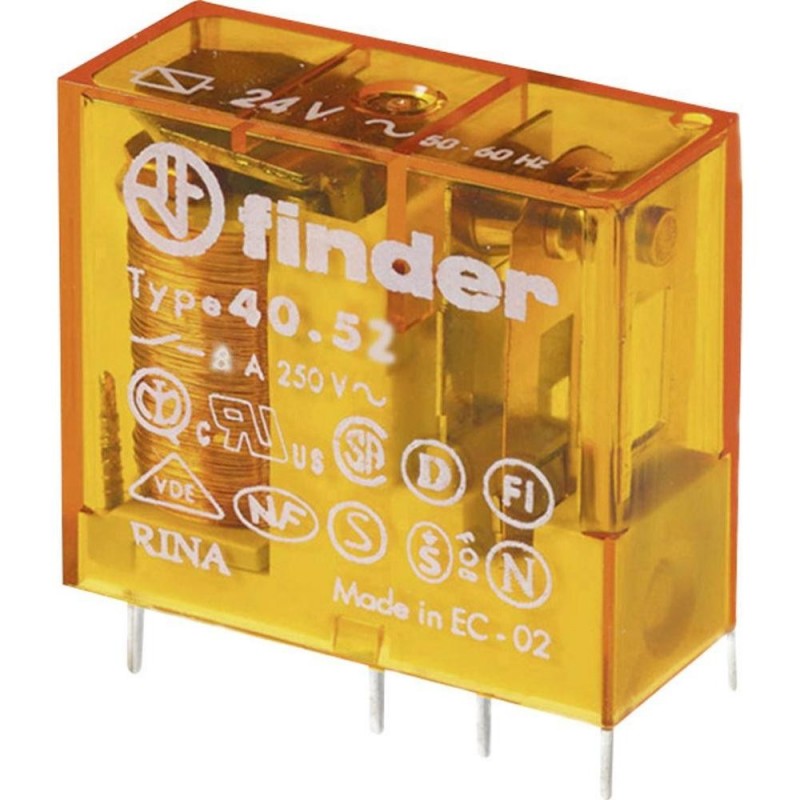

Relais miniature 40.52 pour circuit imprimé - 12 V/AC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi

Référence : 405280120000 Finder EAN : 8012823240152
Finder

Photo(s) non contractuelle(s)

Relais miniature 40.52 pour circuit imprimé 12 V/AC 8A pas 5 mm Série 40 de Finder.

Issu de la Série 40 de Finder, ce relais sans accrochage est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est également embrochable.

  • Série 40
  • 2 contacts
  • 8 A
  • Pas de 5 mm
  • Tension nominale de la bobine : 12 V/AC

13,20€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 14 DomoPoints

Signé Finder, ce relais de puissance sans accrochage 12V 2RT de Série 40, référence 40.52.8.012.0000 est spécialement conçu pour les circuits imprimés. Il peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Relais miniature 40.52 pour circuit imprimé - 12 V/AC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi

Relais miniature 40.52 pour circuit imprimé - 12 V/AC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi

13,20€ ttc
ajouter au panier
_
+
Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Caractéristiques
Description

Description du relais sans accrochage 12V de Série 40 pour circuit imprimé de Finder - 405280120000 :

Principe de fonctionnement :

  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335
  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Donnée générales :

  • Bobine DC (standard ou sensible) et bobine AC
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard, (disponible en version RT III)
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance référence 405280120000 -pour circuit imprimé - de marque Finder :

Caractéristiques des contacts du relais :

  • Catégorie : Relais pour circuits imprimés
  • Tension nominale de la bobine : 12 V/AC
  • Tension de fonctionnement (min.) : 8,8 V/AC
  • Tension de fonctionnement (max.) : 18 V/AC
  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 220 Ω
  • Type de contact : 2 inverseurs (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 8 A
  • Puissance de coupure max. : 2000 VA
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 100 · 103 cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Matériaux et couleurs :

  • Coloris : Translucide Jaune
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Garantie :

  • 1 Ans

+
✕
