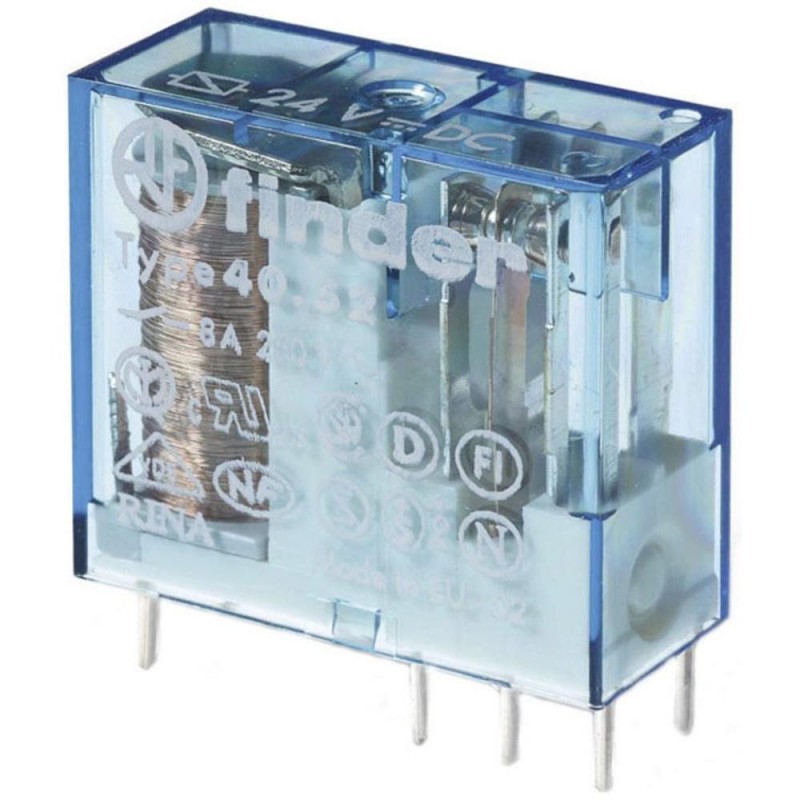

Relais miniature 40.52 pour circuit imprimé - 48 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

Référence : 405290480000 Finder EAN : 2050000148798
Finder

Photo(s) non contractuelle(s)

Issu de la Série 40 de Finder, ce relais miniature ref. 405290480000 est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est également embrochable.

  • Série 40
  • 2 contacts
  • 8 A
  • Pas de 5 mm
  • Tension nominale de la bobine : 48 V/DC

11,68€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 12 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Signé Finder et issu de la Série 40, ce relais de puissance pour circuit imprimé, référence 405290480000, peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Relais miniature 40.52 pour circuit imprimé - 48 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

Relais miniature 40.52 pour circuit imprimé - 48 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm

11,68€ ttc
ajouter au panier
_
+
Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Description

Description du relais sans accrochage pour circuit imprimé - Série 40 - 48V/8A par Finder - 404290480000 :

Principe de fonctionnement :

  • Relais conformes VDE 0106/T101 (isolation sécurisée entre bobine et contacts)
  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Donnée générales :

  • Bobine DC standard
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance 48V /DC - 8A de Finder - ref 405290480000 :

Caractéristiques des contacts du relais :

  • Catégorie : Relais pour circuits imprimés
  • Tension nominale de la bobine : 48 V/DC
  • Tension de fonctionnement (min.) : 35 V/DC
  • Tension de fonctionnement (max.) : 72 V/DC
  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 3500 Ω
  • Type de contact : 1 inverseur (RT)
  • Tension de commutation max. : 400 V/AC
  • Puissance de bobine : 650mW
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 100 x 10^³ cycles
  • Température min. : -40 °C
  • Température max. : +85 °C

Matériaux et couleurs :

  • Coloris : Translucide Bleu
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II
  • Relais conformes VDE 0106/T101 (isolation sécurisée entre bobine et contacts)

Garantie :

  • 1 An

+
✕
