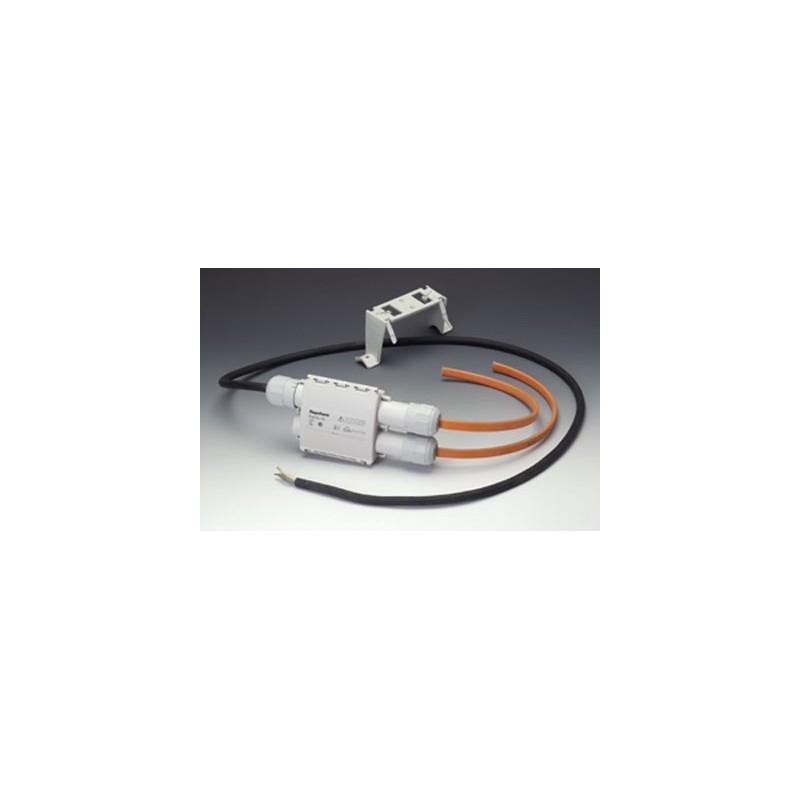

Système de raccordement RayClic-PS-02 pour 2 rubans chauffant

Description du kit de raccordement 716976 pour 2 rubans chauffants de Raychem :

Principe de fonctionnement :

• Le système Raychem RayClic est un dispositif de raccordement simple, rapide et fiable, mis au point exclusivement pour les rubans chauffants autorégulants
• Le kit RayClic-PS-02 peut s'utiliser comme kit de raccordement électrique pour alimenter deux rubans chauffants.
• Chaque kit contient un connecteur électrique de jonction en ligne RayClic-PS-02, deux terminaisons RayClic-E-02, un support de fixation sur tuyauterie RayClic-SB-04 et deux colliers de serrage
• Le kit RayClic-PS-02 dispose d'un câble d'alimentation de 1,5 m de long
• Simple à installer, le système RayClic écourte la durée d’installation, réduisant le coût d’installation total du système de traçage électrique
• Pas d'outillage particulier requis
• Installation en trois étapes
• Boîtier robuste, étanche et résistant aux UV
• Raccords à tête Torx

Les conseils du constructeur :

• Pentair nécessite l’utilisation d’un disjoncteur différentiel de 30 mA afin d’assurer une sécurité et une protection optimales contre l’incendie.
• Tous les circuits de traçage électrique doivent être protégés par des disjoncteurs courbe C.

Les produits compatibles :

• XL-Trace LSZH
• 10XL2-ZH
• 15XL2-ZH
• 26XL2-ZH
• 31XL2-ZH
• FS-A-2X
• FS-B-2X GM-2X
• GM2-XT HWAT L, M et R

Caractéristiques techniques du kit de raccordement pour 2 rubans chauffants de Raychem :

Données techniques du bloc :

• Tension nominale : 230 V c.a.
• Calibre maximum du disjoncteur : 20 A
• Température d’exposition maximale (Hors tension) : 65 °C
• Température ambiante maximale (Sous tension) : 40 °C
• Température d’installation minimale : -18 °C

Dimensions et poids :

• Hauteur : 42 mm
• Largeur : 270 mm
• Profondeur : 105 mm
• Poids : 0,9 kg

Normes et protections :

• CE
• CSTB
• Classe d’étanchéité du boîtier : IP68

Garantie :

• 1 Ans
