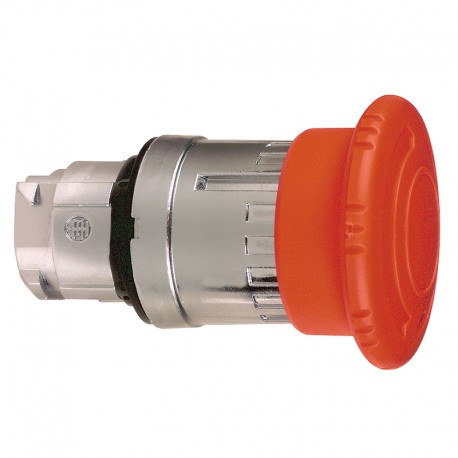

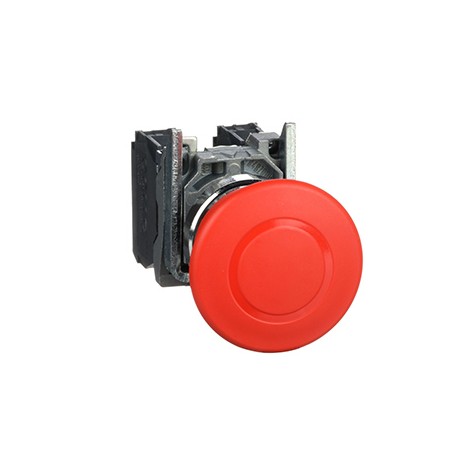

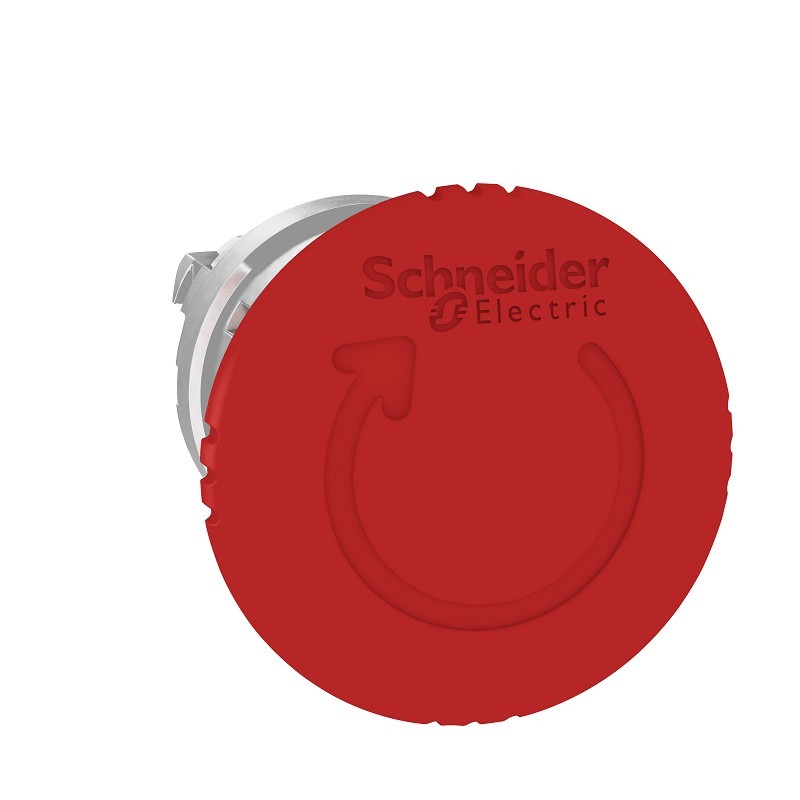

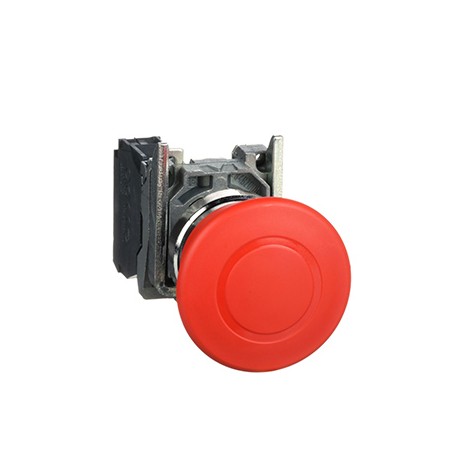

Bouton-poussoir Harmony ZB4 - Arrêt d'Urgence - Pousser/tourner - Ø40 mm

Référence : ZB4BS844 Schneider Electric EAN : 3389110888867
Schneider Electric

Photo(s) non contractuelle(s)

Les boutons Harmony sont destinées à aux fonctions les plus courantes "marche-arrêt, marche, arrêt, arrêt d'urgence" des commandes industrielles.

  • Contacts : 1 fermeture + 1 ouverture
  • Tourner pour déverrouiller
  • Bouton Ø 40 mm
  • Diamètre de fixation : 22 mm

20,86€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 21 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalité

Bouton-poussoir Harmony ZB4 - Arrêt d'Urgence - Pousser/tourner - Ø40 mm

Bouton-poussoir Harmony ZB4 - Arrêt d'Urgence - Pousser/tourner - Ø40 mm

20,86€ ttc
ajouter au panier
_
+

Produits complémentaires

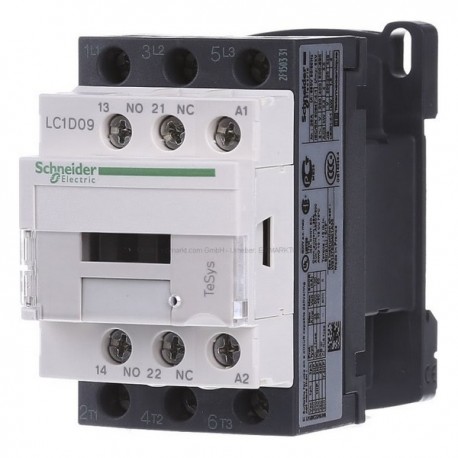

Contacteur TeSys LC1D - bobine 24VCA - 3P AC3 440V - 4kW - 3F
Schneider Electric
Réf. LC1D09B7
Expédition sous 24-72h
1
Contacteur TeSys LC1D - bobine 24VCA - 3P AC3 440V - 4kW - 3F
35,64€ ttc
ajouter au panier
_
+

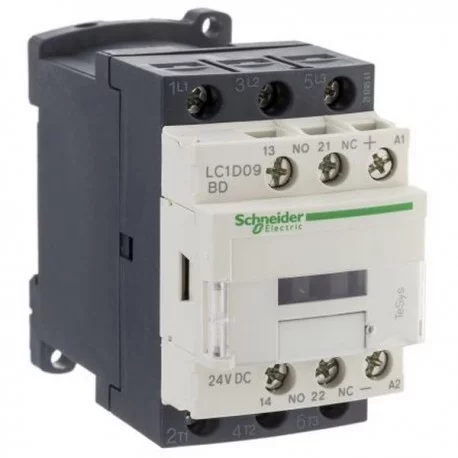

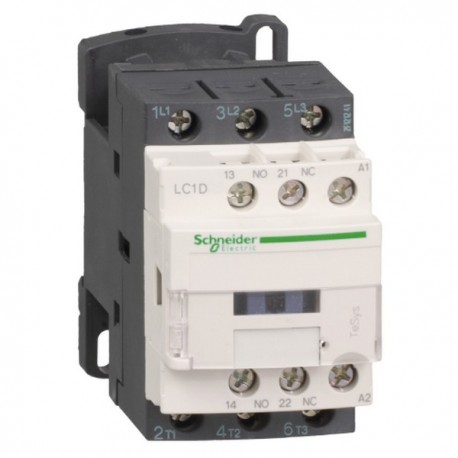

Contacteur TeSys LC1D - bobine 24VCC - 3P AC3 440V - 4kW - 3F
Schneider Electric
Réf. LC1D09BD
Expédition sous 1 à 2 semaines après commande
Contacteur TeSys LC1D - bobine 24VCC - 3P AC3 440V - 4kW - 3F
69,79€ ttc
ajouter au panier
_
+
Contacteur TeSys LC1D - bobine 400VAC - 3P AC3 440V - 4kW - 3F
Schneider Electric
Réf. LC1D09V7
Expédition sous 24-72h
Contacteur TeSys LC1D - bobine 400VAC - 3P AC3 440V - 4kW - 3F
21,78€ ttc
ajouter au panier
_
+
Contacteur TeSys LC1D - bobine 230VAC - 3P AC3 440V - 11kW - 3F
Schneider Electric
Réf. LC1D25P7
Expédition sous 24-72h
1
Contacteur TeSys LC1D - bobine 230VAC - 3P AC3 440V - 11kW - 3F
46,48€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
Schneider Electric
Réf. LRD07
Expédition sous 1 à 2 semaines après commande
Relais de protection thermique moteur TeSys - 1,6 à 2,5A - classe 10A
67,07€ ttc
ajouter au panier
_
+
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
Schneider Electric
Réf. LRD08
Expédition sous 24-72h
1
Relais de protection thermique moteur TeSys - 2,5 à 4A - classe 10A
23,28€ ttc
ajouter au panier
_
+
Documents et notices

ZB4BS844 | Schneider Produit

Bouton-poussoir Harmony ZB4 - Arrêt d'Urgence - Poussez/tourné - Ø40 mm

Voir le document
Caractéristiques

Garantie

1.5 an

Nombre de contacts Ouverture

1

Type de bouton d'arrêt d'urgence

Bouton pousser-tourner

Nombre de contacts Fermeture

1

Type de module

Interrupteur et poussoir

Description

Description du bouton-poussoir arrêt d'urgence de Schneider :

Fonctions du du bouton poussoir :

  • La gamme d’unités de commande et de signalisation Harmony® XB4 métallique allie simplicité de mise en œuvre, flexibilité et robustesse. Elle répond à la majorité des applications industrielles.
  • Ces unités sont fournies comme produits complets ou comme composants séparés à monter par vos soins
  • 1 bouton-poussoir coup de poing
  • Tourner pour déverrouiller
  • 1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F"
  • Bouton poussoir non marqué
  • Diamètre de fixation : 22mm

Caractéristiques techniques du bouton-poussoir arrêt d'urgence de schneider :

Données techniques :

  • Course d'actionnement :
    • 1.5 mm état électrique modifié par "O"
    • 2.6 mm état électrique modifié par "F"
    • 4.3 mm course totale
  • Courant assigné d'emploi :
    • 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1

  • Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1

Dimensions :

  • Hauteur : 40 mm
  • Largeur : 40 mm
  • Profondeur : 57 mm
  • Poids : 0.073 kg

Conformité et protection :

  • IP69, IP66 se conformer à IEC 60529
    IP69K
  • IK06 se conformer à IEC 50102
  • Classe I se conformer à IEC 61140
  • JIS C 4520
  • EN/IEC 60947-5-1
  • CSA C22.2 No 14
  • EN/IEC 60204-1
  • IEC 60364-5-53
  • UL 508
  • GB 14048.5
  • EN/IEC 60947-5-5
  • EN/IEC 60947-1
  • EN/ISO 13850
  • EN/IEC 60947-5-4

Garantie 18 mois

+
✕
