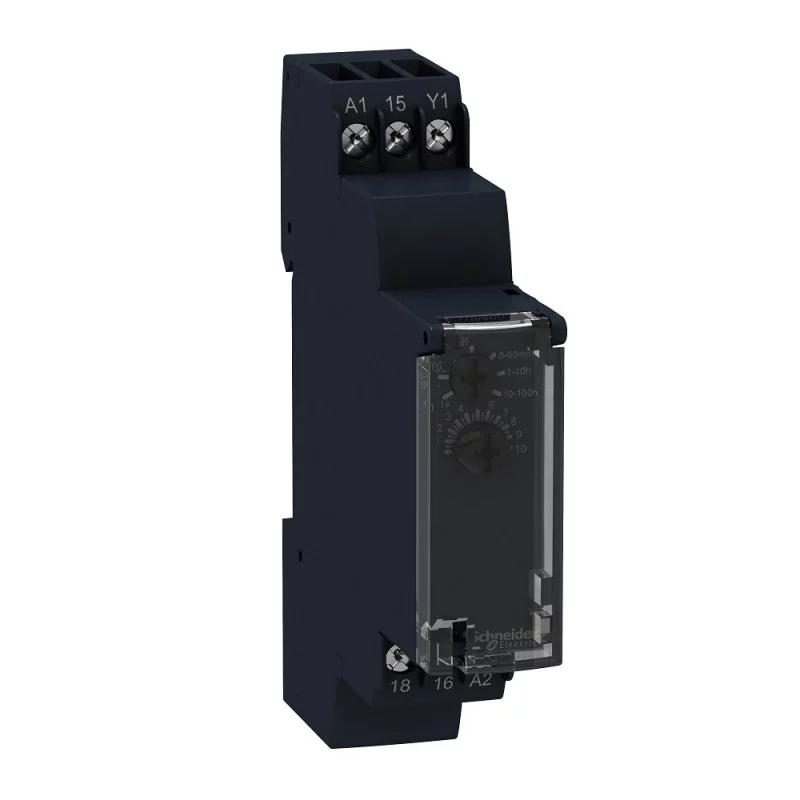

Relais temporisés bifonctions - 1 F/O - 24...240 VCA - 24 VCC - Zelio Time - RE17R

Description du relais temporisé bifonctions Zelio Time de Schneider Electric :

Descriptif du relais temporisé :

• Les relais temporisés Zelio Time sont des relais conçus pour temporiser des événements dans des automatismes industriels en activant et désactivant des contacts avant, pendant ou à l’issue d’une temporisation. Ils sont destinés aux automatismes en logique câblée et viennent compléter les fonctions des automates programmables industriels
• Gammes de temporisation uniques ou multiples, de 0,02 s à 300 h

Applications :

• Machines : machine simples, automatismes et processus industriels
• Bâtiments : commande de l'éclairage, verrouillage des portes, commande de volets roulants
• Secteur de l’eau : systèmes de pompage et d’irrigation
• HVAC : ventilateurs et systèmes d’eau centralisés

Montage :

• Position de montage : Toutes positions par rapport au plan de montage vertical normal
• Support de montage : Rail DIN 35 mm se conformer à EN/IEC 60715
• Mode de raccordement : Bornes à vis

Caractéristiques du relais temporisé bifonctions Zelio Time de Schneider Electric :

Données techniques du répartiteur :

• Gamme de produits : Zelio Time
• Fonction produit : Relais de temporisation modulaire
• Type de sortie TOR : Relais
• Courant de sortie nominal : 8 A
• Description des contacts : 1 F/O
• Type de commande : Sélecteur sur face avant
• tension d'alimentation : 24…240 V CA à 50/60 Hz 24 V CC
• Plage d'utilisation en tension : 0,85 à 1,1 Us
• Fréquence d'alimentation : 0,85 à 1,1 Us Fréquence d'alimentation 5
• Tension d'entrée : 10 V
• Résistance d'isolement : 100 MΩ à 500 V CC
• coupure maximale 250 V AC Pouvoir de coupure

Mode de raccordement :

• Bornes à vis, capacité de serrage: 1 x 0,5 à 1 x 3,3 mm² AWG 20 à AWG 12 (rigide) sans embout
• Bornes à vis, capacité de serrage: 2 x 0,5 à 2 x 2,5 mm² AWG 20 à AWG 14 (rigide) sans embout
• Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 24…AWG 14 (souple) avec embout
• Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 (souple) avec embout

Domaine de réglage de la temporisation :

• 10…100 H
• 6…60 s
• 0.1…1 s
• 6…60 min
• 1…10 H
• 1…10 min
• 1…10 s

Matériaux et couleurs :

• Coloris : Noir
• Matière : Polymère

Dimensions :

• Hauteur : 100 mm
• Largeur : 17,5 mm
• Profondeur : 50,5 mm
• Poids : 0.07 kg

Normes et protections :

• Marquages CE
• Conformité aux certifications UL, CSA, GL, RCM, EAC, CCC et RoHS chinoise
• Conformité aux normes IEC 61812-1 et EN 61812-1
• EN 61000-6-1 2006/95/
• EC 2004/108/EC
• EN 61000-6-2
• IEC 61812-1
• EN 61000-6-3
• EN 61000-6-4
• IP20 (bornier) se conformer à IEC 60529
• IP40 (enveloppe) se conformer à IEC 60529
• IP50 (face avant) se conformer à IEC 60529
• Produit Green Premium

Garantie :

• 18 mois
