Module KNX 4 sorties - 16A/230V - Adapté pour les charges capacitives - New Easy

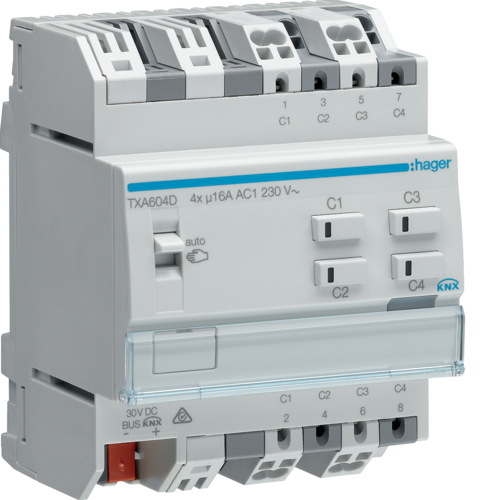

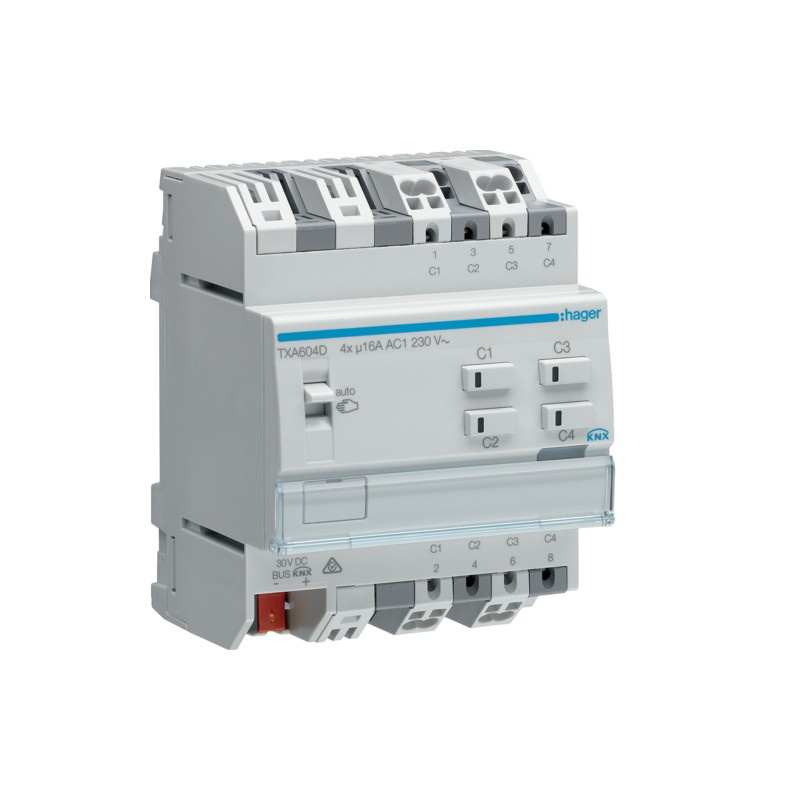

Description du module TXA604D KNX 4 sorties 16A/230V de Hager :

• Fonctions du module TXA604D :
  • Convient pour commuter différents conducteurs extérieurs
  • Fonctionnement mixte possible au choix à partir des fonctions d'entraînement et de commutation
  • Avec fonction de positionnement pour position de store et des lamelles, avec fonctions de sécurité par ex. pour vent, pluie, alarme, avec fonction protection solaire
  • Idéal pour commuter par exemple 4 charges indépendantes ou commander 2 moteurs

• Commandes & indicateurs :

  • Possibilité d'activer la commande manuelle à partir d'un commutateur, désactivation à cet effet de la fonction KNX
  • LED d'état intégrée dans le bouton de commande manuelle
  • Boutons de commande manuelle pour marche/arrêt (montée/descente) ainsi que le fonctionnement bus marche/arrêt par canal/appareil
  • Avec touche de programmation éclairée

Caractéristiques techniques du module TXA604D KNX 4 sorties 16A/230V de Hager :

• Données techniques du module TXA604D :

  • Appareil de la famille : TXA
  • Gamme design principale : KNX
  • Nombre de sorties : 4
  • Système bus : Oui
  • Mode de fixation : REG
  • Tension assignée d'emploi Ue : 230 VA
  • Courant nominal : 16 A
  • Tension de service par bus : 21 … 32 V DC
  • Tension de sortie : 230 V AC
  • Tension d'alimentation du système : 30V DC via le bus
  • Modes de configuration supportés : easy , ETS
  • Temps de commutation réglable en cas de modification du sens
  • Bornes enfichables

• Données techniques de puissance du module TXA604D:

  • P max. avec transfos électroniques : 1200 W
  • Puissance de sortie : 2300 W
  • Capacité de coupure max. : 5750 W
  • Transformateurs conventionnels 1600 VA
  • Transformateurs électroniques 1200 W

• Gestion de l'éclairage: :
  • Avec ballasts électroniques (BE) : 20 x 36 W
  • Non compensées : 1200 W

• Gestion des ampoules fluorescentes :
  • Lampes à économie d'énergie : 20 x 23 W
  • Puissance éclairage lampes fluocompactes : 18x23W
  • A compensation parallèle : 1500 W /200 µF

• Gestion des ampoules incandescentes :

  • Nombre maximum de lampes LED/CFL : 18
  • Puissance éclairage lampes LED 216 W
  • Lampes LED 230 V : 18 x 23 W

• Connexion du module :
  • Section de raccordement en câble souple : 0,75 / 2,5mm²
  • Section de raccordement en câble rigide : 0,75 / 2,5mm²
  • Type de Charge charge capacitive
  • Type de connexion cage sans vis
  • Possibilité de brancher différentes phases : oui
  • Type de contact : 4F
  • Adapté aux charges capacitives : oui
  • Avec coupleur de bus intégré - raccordement du bus sur la borne de raccordement KNX

• Câblage :
  • Section de conducteur (flexible) : 0,75 … 2,5 mm²
  • Section de conducteur (rigide) : 0,75 … 2,5 mm²

• Matériaux et couleur :
  • Matériaux : Multi-Polymères
  • Couleur : Gris

• Dimensions et poids :
  • Hauteur : 90 mm
  • Largeur : 2 Modules

• Conformité et protection :

  • CE
  • NF
  • RoHS
  • IP 20

• Garantie :

  • 2 ans
