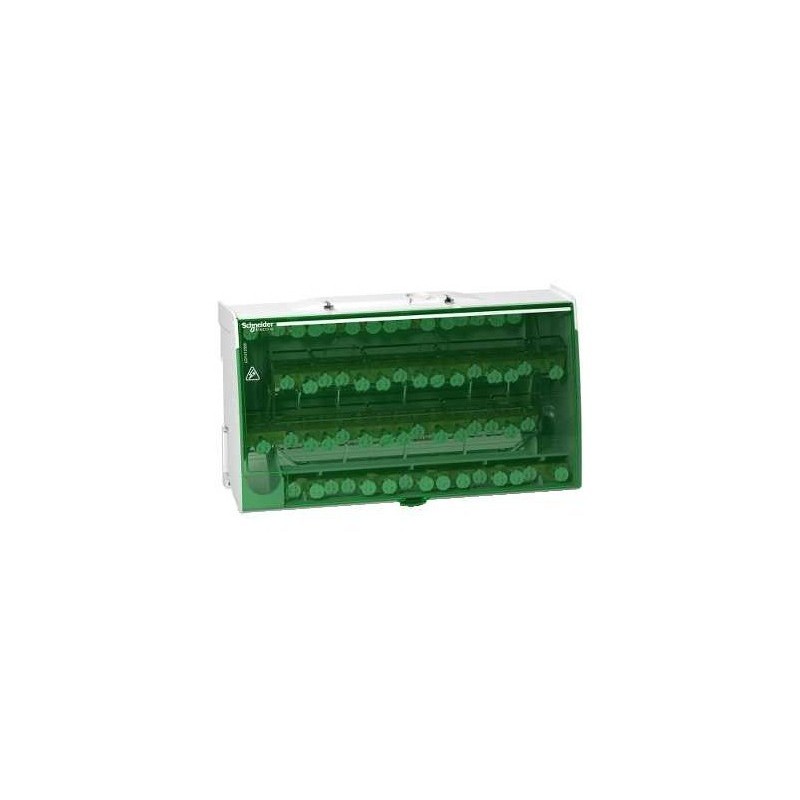

Répartiteur étagé tétrapolaire Linergy - LGY412560 - 125A - 4x15 trous

Référence : LGY412560 Schneider Electric EAN : 3606480542107
(1)
Schneider Electric

Photo(s) non contractuelle(s)

Répartiteur étagé tétrapolaire Linergy DS de marque Schneider. Ce bloc de répartition conçu pour faciliter le câblage, bénéficie de la technologie de type vis (jusqu'à 250 A)

  • 125A
  • 230V
  • 4x15 trous
  • 18 pas de 9mm

34,34€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 35 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Le grand constructeur Schneider propose dans sa vaste gamme de produits et de compétences des répartiteurs tétrapolaire.

Répartiteur étagé tétrapolaire Linergy - LGY412560 - 125A - 4x15 trous

Répartiteur étagé tétrapolaire Linergy - LGY412560 - 125A - 4x15 trous

(1)
34,34€ ttc
ajouter au panier
_
+
Documents et notices

LGY412560 | Schneider Produit

Répartiteur étagé tétrapolaire Linergy - LGY412560 - 125A - 4x15 trous

Voir le document
Caractéristiques

Type de bornier/répartiteur

Répartiteur étagé

Connexion secondaire (rigide)

3 x 6 à 35mm² + 11 X 1,5 à 16mm²

Connexion principale (rigide)

1 x 10 à 35mm²

Nombre de connexions

60

Description

Description du répartiteur étagé tétrapolaire LGY412560 de Schneider :

Descriptif du répartiteur :

  • Le répartiteur pour courant triphasé permet de distribuer les phases dans le coffret électrique afin de créer des circuits monophasés
  • Les répartiteurs unipolaires permettent de réaliser par association un répartiteur tétrapolaire.

Montage :

  • Sur rail DIN

Caractéristiques du répartiteur étagé tétrapolaire LGY412560 de Schneider :

Données techniques du répartiteur :

  • Départs du bornier répartiteur : 4x15 Trous
  • Tension assignée d'emploi : 230 V AC (Ph/N) - 440 V AC (Ph/Ph)
  • Tension assignée d'isolement : 500 V CA
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant assigné d'emploi : 125 Aà 40 °C
  • Courant assigné de courte durée admissible : 4.2 KA 1 s
  • Courant assigné de crête admissible : 28 kA
  • Pas de 9 mm : 14
  • Catégorie de surtension : III
  • Tenue diélectrique : 2500V

Mode de raccordement :

  • Alimentation : bornes à vis, 1x 10...35 mm² (rigide)
  • Alimentation : bornes à vis, 1x 6...35 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 3x 4...25 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 11x 1.5...16 mm² (rigide)
  • Distribution : bornes à vis, 11x 1.5...10 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 3x 6...35 mm² (rigide)

Couple de serrage :

  • Distribution : Ø6.5 mm, 2 N.m avec plat tournevis
  • Distribution : Ø6.5 mm, 2 N.m avec PZ2 tournevis
  • Alimentation : Ø9.5 mm, 2.5 N.m avec plat tournevis
  • Alimentation : Ø9.5 mm, 2.5 N.m avec PZ2 tournevis
  • Distribution : Ø8.5 mm, 2 N.m avec plat tournevis
  • Distribution : Ø8.5 mm, 2 N.m avec PZ2 tournevis

Compatibilité de la gamme :

  • Prisma
  • G Prisma
  • P Pragma
  • Compact Prisma
  • PH Prisma
  • Pack Spacial
  • Kaedra
  • TeSys
  • Accessoires associés : Enveloppes Spacial

Matériaux et couleurs :

  • Coloris : Blanc RAL 9003
  • Matière : Polymère

Dimensions :

  • Hauteur : 100 mm
  • Largeur : 162 mm
  • Profondeur : 50,5 mm
  • Poids : 0,562 Kg

Normes et protections :

  • Marquages CE
  • EN/IEC 60947-7-1
  • Classe III
  • EN/IEC 61439-1

Garantie :

  • 18 mois
