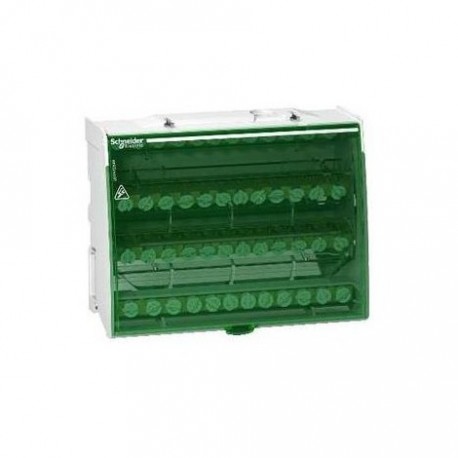

Répartiteur étagé tétrapolaire Linergy - LGY412548 - 125A - 4x12 trous

Référence : LGY412548 Schneider Electric EAN : 3606480542091
(2)
Schneider Electric

Photo(s) non contractuelle(s)

Répartiteur étagé tétrapolaire Linergy DS de marque Schneider. Ce bloc de répartition conçu pour faciliter le câblage, bénéficie de la technologie de type vis (jusqu'à 250 A)

  • 125A
  • 230V
  • 4x12 trous
  • 14 pas de 9mm

25,48€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 26 DomoPoints

Ouvrez les cases du calendrier de l'avent et Gagnez des cadeaux tous les jours ! Jouer

Le grand constructeur Schneider propose dans sa vaste gamme de produits et de compétences des répartiteurs tétrapolaire.

Répartiteur étagé tétrapolaire Linergy - LGY412548 - 125A - 4x12 trous

Répartiteur étagé tétrapolaire Linergy - LGY412548 - 125A - 4x12 trous

(2)
25,48€ ttc
ajouter au panier
_
+
Documents et notices

LGY412548 | Schneider Produit

Répartiteur étagé tétrapolaire Linergy - LGY412548 - 125A - 4x12 trous

Voir le document
Caractéristiques

Type de bornier/répartiteur

Répartiteur étagé

Connexion secondaire (rigide)

4 x 1,5 à 16mm² + 7 x 2,5 à 25mm²

Connexion principale (rigide)

1 x 10 à 35mm²

Nombre de connexions

48

Description

Description du répartiteur étagé tétrapolaire LGY412548 de Schneider :

Descriptif du répartiteur :

  • Le répartiteur pour courant triphasé permet de distribuer les phases dans le coffret électrique afin de créer des circuits monophasés
  • Les répartiteurs unipolaires permettent de réaliser par association un répartiteur tétrapolaire.

Montage :

  • Sur rail DIN

Caractéristiques du répartiteur étagé tétrapolaire LGY412548 de Schneider :

Données techniques du répartiteur :

  • Départs du bornier répartiteur : 4x12 Trous
  • Tension assignée d'emploi : 230 V AC (Ph/N) - 440 V AC (Ph/Ph)
  • Tension assignée d'isolement : 500 V CA
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant assigné d'emploi : 125 Aà 40 °C
  • Courant assigné de courte durée admissible : 4.2 KA 1 s
  • Courant assigné de crête admissible : 26 kA
  • Pas de 9 mm : 14
  • Catégorie de surtension : III
  • Tenue diélectrique : 2500V

Mode de raccordement :

  • Alimentation : bornes à vis, 1x 10...35 mm² (rigide)
  • Alimentation : bornes à vis, 1x 4...25 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 4x 1.5...16 mm² (rigide) Distribution : bornes à vis, 7x 2.5...25 mm² (rigide)
  • Distribution : bornes à vis, 7x 1.5...16 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 4x 1.5...10 mm² (souple) avec extrémité de câble

Couple de serrage :

  • Alimentation : Ø9 mm, 2.5 N.m avec plat tournevis
  • Alimentation : Ø9 mm, 2.5 N.m avec PZ2 tournevis
  • Distribution : Ø7.5 mm, 2 N.m avec plat tournevis
  • Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis
  • Distribution : Ø6.5 mm, 2 N.m avec plat tournevis
  • Distribution : Ø6.5 mm, 2 N.m avec PZ2 tournevis

Compatibilité de la gamme :

  • Prisma
  • G Prisma
  • P Prisma
  • PH Spacial
  • TeSys
  • Accessoires associés : Enveloppes Spacial

Matériaux et couleurs :

  • Coloris : Blanc RAL 9003
  • Matière : Polymère

Dimensions :

  • Hauteur : 100 mm
  • Largeur : 126 mm
  • Profondeur : 50,5 mm
  • Poids : 0,386 Kg

Normes et protections :

  • Marquages CE
  • EN/IEC 60947-7-1
  • Classe III
  • EN/IEC 61439-1

Garantie :

  • 18 mois
Avis Clients
Note moyenne
5 / 5
Tous les avis (2)
  • 5
    2
  • 4
    0
  • 3
    0
  • 2
    0
  • 1
    0
Pas d'avis photos sur ce produit pour le moment....
Le 25/01/2023 Achat vérifié

Répartiteur Schneider

J’utilise cette référence de répartiteur pour des repiquages en triphasé avec neutre permettant les alimentations d’interrupteurs différentiels, passage des câbles dans le répartiteur aisé à condition de ne pas trop le charger

Soyez le premier à trouver cela utile Franck G
Le 03/01/2023 Achat vérifié

Répartiteur

Ce répartiteur 125a est indispensable pour faire une dérivation à l'intérieur de coffret ou d'armoire ,il se fixe sur le rail modulaire du coffret.

Soyez le premier à trouver cela utile Domelec D

✕
+
✕
