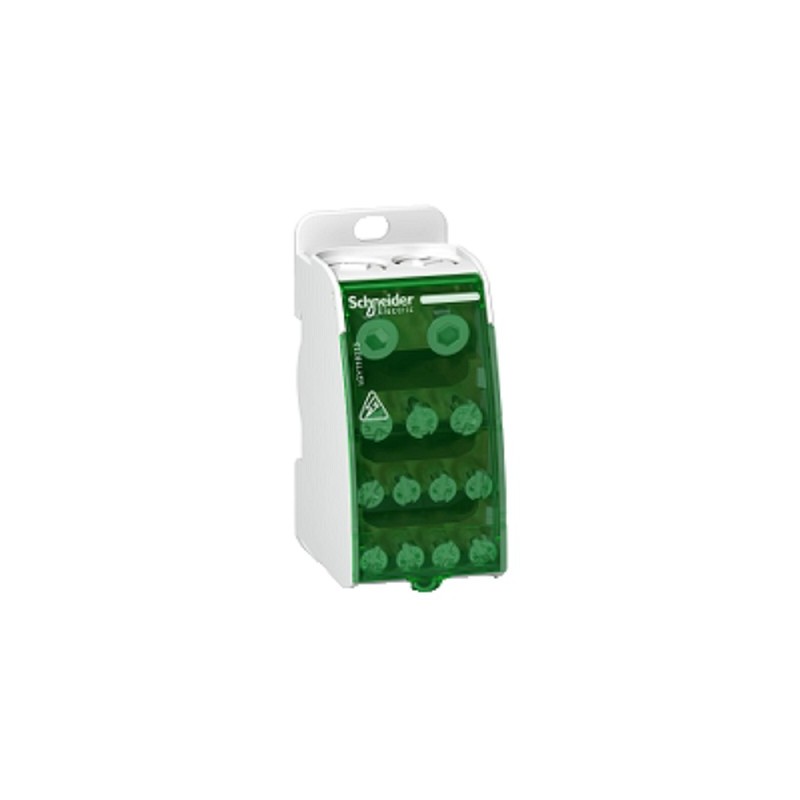

Répartiteur étagé unipolaire Linergy - LGY116013 - 160A - 13 trous

Référence : LGY116013 Schneider Electric EAN : 3606480542169
Schneider Electric

Photo(s) non contractuelle(s)

Répartiteur étagé unipolaire Linergy DS de marque Schneider

Répartiteur étagé tétrapolaire Linergy DS de marque Schneider. Ce bloc de répartition conçu pour faciliter le câblage, bénéficie de la technologie de type vis (jusqu'à 250 A)

  • 160A
  • 230V
  • 13 trous
  • 4 pas de 9mm

32,60€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 33 DomoPoints

Le grand constructeur Schneider propose dans sa vaste gamme de produits et de compétences des répartiteurs unipolaires.

Répartiteur étagé unipolaire Linergy - LGY116013 - 160A - 13 trous

Répartiteur étagé unipolaire Linergy - LGY116013 - 160A - 13 trous

32,60€ ttc
ajouter au panier
_
+
Documents et notices

LGY116013 | Schneider Produit

Répartiteur étagé unipolaire Linergy - LGY116013 - 160A - 13 trous

Voir le document
Caractéristiques

Type de bornier/répartiteur

Répartiteur étagé

Connexion secondaire (rigide)

3 x 2,5 à 25mm² + 8 x 1,5 à 16mm²

Connexion principale (rigide)

2 x 25 à 70mm²

Nombre de connexions

13

Description

Description du répartiteur étagé unipolaire LGY116013 de Schneider :

Descriptif du répartiteur :

  • Le répartiteur pour courant triphasé permet de distribuer les phases dans le coffret électrique afin de créer des circuits monophasés
  • Les répartiteurs unipolaires permettent de réaliser par association un répartiteur tétrapolaire.

Montage :

  • Sur rail DIN

Caractéristiques du répartiteur étagé unipolaire LGY116013 de Schneider :

Données techniques du répartiteur :

  • Départs du bornier répartiteur : 10 Trous
  • Tension assignée d'emploi : 230 V AC (Ph/N) - 440 V AC (Ph/Ph)
  • Tension assignée d'isolement : 500 V CA
  • Tension assignée de tenue aux chocs : 8 kV
  • Courant assigné d'emploi : 160 Aà 40 °C
  • Courant assigné de courte durée admissible : 8.4 kA 1 s
  • Courant assigné de crête admissible : 36 kA
  • Pas de 9 mm : 4
  • Catégorie de surtension : III
  • Tenue diélectrique : 2500V

Mode de raccordement :

  • Alimentation : bornes à vis, 2x 25...70 mm² (rigide)
  • Alimentation : bornes à vis, 2x 16...50 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 3x 2.5...25 mm² (rigide)
  • Distribution : bornes à vis, 3x 1.5...16 mm² (souple) avec extrémité de câble
  • Distribution : bornes à vis, 8x 1.5...16 mm² (rigide)
  • Distribution : bornes à vis, 8x 1.5...10 mm² (souple) avec extrémité de câble

Couple de serrage :

  • Distribution : Ø7.5 mm, 2 N.m avec plat tournevis
  • Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis
  • Distribution : Ø5.8 mm, 2 N.m avec plat tournevis
  • Distribution : Ø5.8 mm, 2 N.m avec PZ2 tournevis
  • Alimentation : Ø12 mm, 9 N.m avec plat tournevis
  • Alimentation : Ø12 mm, 9 N.m avec PZ2 tournevis

Compatibilité de la gamme :

  • Prisma - G
  • Prisma - P
  • Pragma
  • Prisma - PH
  • Prisma - Pack
  • Spacial
  • Kaedra
  • TeSys
  • Accessoires associés : Enveloppes Spacial

Matériaux et couleurs :

  • Coloris : Blanc RAL 9003
  • Matière : Polymère

Dimensions :

  • Hauteur : 85 mm
  • Largeur : 36 mm
  • Profondeur : 50,5 mm
  • Poids : 0,168 Kg

Normes et protections :

  • Marquages CE
  • EN/IEC 60947-7-1
  • Classe III
  • EN/IEC 61439-1

Garantie :

  • 18 mois
+
✕
