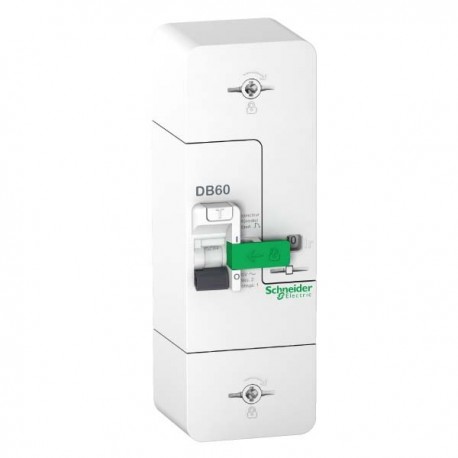

Disjoncteur de branchement différentiel sélectif DB60 Resi9 - 1P + N - 60A - 2,4 kA - Sensibilité 500 mA

Description du disjoncteur de branchement Resi9 de la marque Schneider Electric :

Mise en oeuvre du disjoncteur de branchement :

• Autorisation d'emploi Enedis (ERDF)
• Raccordement (neutre repéré en bleu) : bornes pour câbles cuivre jusqu'à 35mm²
• Livré avec cache-bornes plombables

Protection des circuits :

• Protection des personnes contre les contacts indirects et les installations contre les défauts d'isolement
• Protections des prises de courant

Produits complémentaires :

• Disjoncteur de branchement 3P+N
• Contacteur heures creuses
• Panneaux de controle

Caractéristiques du disjoncteur de branchement Resi9 de Schneider Electric :

Données techniques du disjoncteur de branchement :

• Puissance : 12 kVA
• Calibre : 60 A
• Pouvoir de coupure : 2,4 kA
• Fréquence : 50 Hz
• 1P + N
• Tension : 250 V CA
• Courant normal assigné : 45 A
• Courant de défaut nominal : 5 A
• Sensibilité : 500mA
• Nombre de pôles : 2
• Déclenchement thermique compensé en température
• Fonction sélectif : déclenchement après détection d'un défaut avec un temps d'attente
• Assure un sélectivité totale avec les dispositifs différentiels à haute sensibilité 30 mA installés en aval afin que seul le départ ayant le défaut d'isolement soit mis hors tension
• Installation d'un parafoudre immédiatement en aval du disjonteur sans risque de déclenchement intempestif de ce dernier
• Courant différentiel résiduel assigné < 500 mA, conformément aux règles de la NF C 14 - 100

Dimensions :

• Hauteur : 210 mm
• Largeur : 70 mm
• Profondeur : 70 mm
• Profondeur d'encastrement : 73 mm
• Poids : 700 g

Conformité et protection :

• NF
• NF C 14 - 100
• IP 2X au niveau des bornes
• IP 4X et classe d'isolement II avec cache-bornes
• IP 40

Garantie : 18 mois
